Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: H2017NLT/H2017NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 schnell |
poe: |
350mA |
Port: |
4 |
HiPot: |
1500v |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 schnell |
poe: |
350mA |
Port: |
4 |
HiPot: |
1500v |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

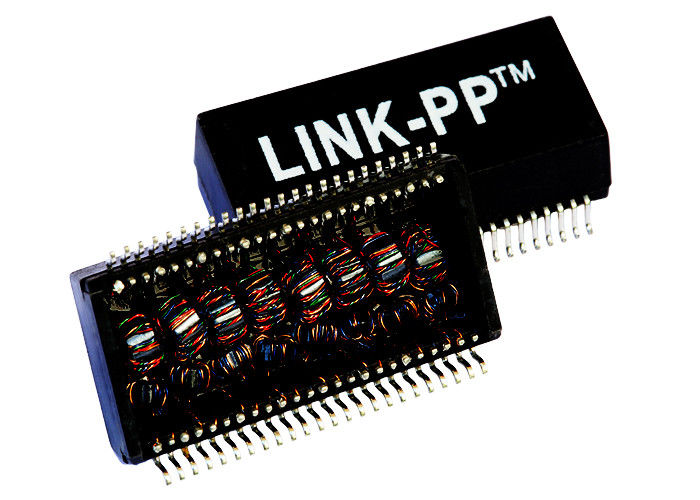

Hafen 1.Quad Lan-Transformator
2.ColiStructure: Toroidal
Transformator 3.100base-t
4.SMD, 48pins
Rückfluttemperatur der Spitze 5.RoHS, die 245°C°° veranschlagt
konforme Leistung 6.IEEE 802.3af/ANSI X3.263
7.Designed für IPtelefon- oder -schalteranwendungen
| Anwendung | Lan-ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Kommentar | RoHS konformes LP5018NL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bau | SPRITZPRESSEN |
| Kerne pro Hafen | 4 |
| Zahl von Häfen | VIERERKABEL |
| PWB | KEIN PWB |
| Paket | SMT |
| Paket-Höhe (Zoll) | 0,285 oder anderes |
| Paket-Höhe (Millimeter) | 7,24 oder anderes |
| Paket-Länge (Zoll) | 1,094 oder anderes |
| Paket-Länge (Millimeter) | 27,81 oder anderes |
| Paket-Breite (Zoll) | 0,60 oder anderes |
| Paket-Breite (Millimeter) | 15,24 oder anderes |
| RoHS konform | YES-RoHS-6 |
| Geschwindigkeit | 10/100BASE-TX |
| Temperatur | 0 BIS 70 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
| Haupt-P/N | LP5018NL, usw. |
Elektrische Spezifikationen (25)
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückflussdämpfung
1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Übersprechen
30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
| Vernetzung LP5018NL H2017NL-/H2017NLT-PC Mainboard Lan-Transformator-1500Vrms | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
