Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: H1601CG
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Hauptkunde: |
TI Samsung Cisco Siemens… |
Teilenummer: |
H1601CG |
TX/RX: |
1CT: 1CT |
Geschwindigkeit: |
10/100 Basis-TX |
Hallo-Topf: |
1500Vrms |
OCL: |
Minute 350uh |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Hauptkunde: |
TI Samsung Cisco Siemens… |
Teilenummer: |
H1601CG |
TX/RX: |
1CT: 1CT |
Geschwindigkeit: |
10/100 Basis-TX |
Hallo-Topf: |
1500Vrms |
OCL: |
Minute 350uh |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Schnelle Details:

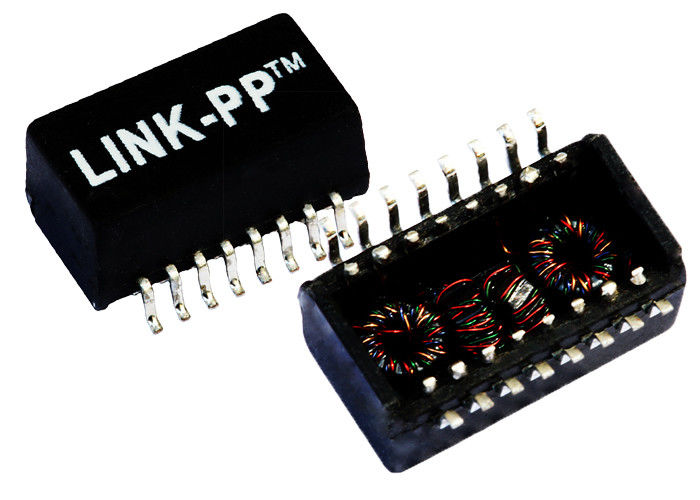

Hafen 1.Single Lan-Transformator
2.ColiStructure: Toroidal
Transformator 3.100base-t
4.SMD, 16 Stifte
10 / 100/1000BASE-TX sondern Hafen Lan-Transformator-Module mit 16 Stiften aus
Beschreibung:
Einzelne Basis--txethernet Magnetics-Transformator-Module des Hafen-10/100
| Anwendung | Lan-ETHERNET (NICHT PoE) |
| AutomDX | JA |
| Kommentar | RoHS konformes LP1102NL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bau | SPRITZPRESSEN |
| Kerne pro Hafen | 4 |
| Zahl von Häfen | VIERERKABEL |
| PWB | KEIN PWB |
| Paket | SMT |
| Paket-Höhe (Zoll) | 0,236 |
| Paket-Höhe (Millimeter) | 5,994 |
| Paket-Länge (Zoll) | 0,451 |
| Paket-Länge (Millimeter) | 11,45 |
| Paket-Breite (Zoll) | 0,40 |
| Paket-Breite (Millimeter) | 10,20 |
| RoHS konform | YES-RoHS-6 |
| Geschwindigkeit | 10/100 BASE-TX |
| Temperatur | 0 ZU 70℃ |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
| Haupt-P/N | LP1102NL |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
LINK-PP Unternehmenspolitik:
• Das Unternehmensziel ist, den höchsten Stand des Kundendiensts durch ununterbrochene Verbesserungen in der Qualität, in der Lieferung und im Service zu erzielen
• LINK-PP wird an festgelegt und Qualitäts-Leistung von jedem Angestellten erwartet
• Die Werksnorm ist fehlerfreie Produkt und Service
