Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: XF0013D23
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Geschwindigkeit: |
10/100 Basis-t |
Anwendung: |
Lan-Ethernet (PoE) |
Geheimnummer: |
20 |
Temperatur: |
- 40 ZU + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Geschwindigkeit: |
10/100 Basis-t |
Anwendung: |
Lan-Ethernet (PoE) |
Geheimnummer: |
20 |
Temperatur: |
- 40 ZU + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

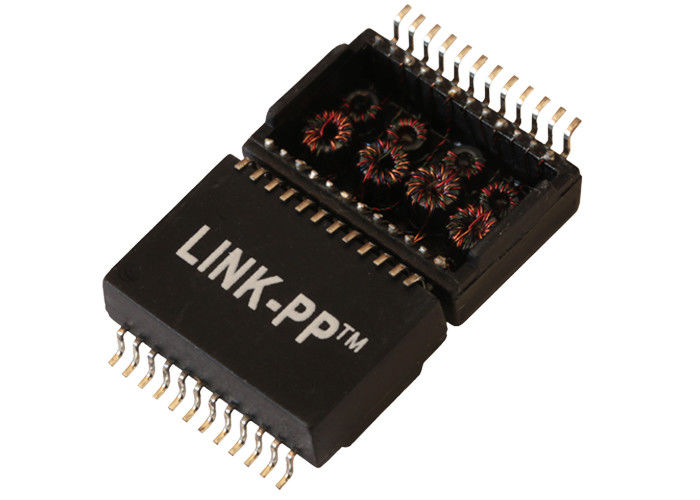

Transformator des Hafen-1.Single
Transformator mit 2.10/100 Basis-t
3.Type: Spulen-Struktur SMTs 4.: Toroidal
HAVW Lan-Transformator 10/100Base-T sondern Hafen-Transformator-Module XF0013D23 aus
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Beschreibung:
10/100Base-T sondern Hafen-Transformator-Module aus
|
Anwendung |
Lan-ETHERNET (PoE&NON PoE) |
|
AutomDX |
JA |
|
Kommentar |
RoHS konformes |
|
Konfiguration RX |
T, C |
|
Konfiguration TX |
T, C |
|
Bau |
SPRITZPRESSEN |
|
Kerne pro Hafen |
4 |
|
Zahl von Häfen |
Einzeln |
|
PWB |
KEIN PWB |
|
Paket |
SMT |
|
Paket-Höhe (Zoll) |
0,225 oder anderes |
|
Paket-Höhe (Millimeter) |
5,715 oder anderes |
|
Paket-Länge (Zoll) |
1,12 oder anderes |
|
Paket-Länge (Millimeter) |
28,448 oder anderes |
|
Paket-Breite (Zoll) |
0,63 oder anderes |
|
Paket-Breite (Millimeter) |
16,002 oder anderes |
|
RoHS konform |
YES-RoHS-6 |
|
Geschwindigkeit |
10/100/1000BASE-TX |
|
Temperatur |
0 BIS 70/-40 bis +85 |
|
Drehungs-Verhältnis RX |
1CT: 1CT |
|
Drehungs-Verhältnis TX |
1CT: 1CT |
|
Haupt-P/N |
LP1102NL, usw. |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Wettbewerbsvorteil:
16 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
