Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: XFATM9B
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
XFATM9B |
Familie: |
Magnetisches 10/100Base-T |
Montage: |
SMD |
Drehen Sie Radio: |
1: 1 |
Massenproduktives: |
LP1188NL |
Temperatur: |
- 40 ZU + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
XFATM9B |
Familie: |
Magnetisches 10/100Base-T |
Montage: |
SMD |
Drehen Sie Radio: |
1: 1 |
Massenproduktives: |
LP1188NL |
Temperatur: |
- 40 ZU + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Einzelner Hafen-Transformator | 10/100 Basis-ttransformator | 1:1 Drehungs-Radio | SMD-Montage |
Beschreibung:

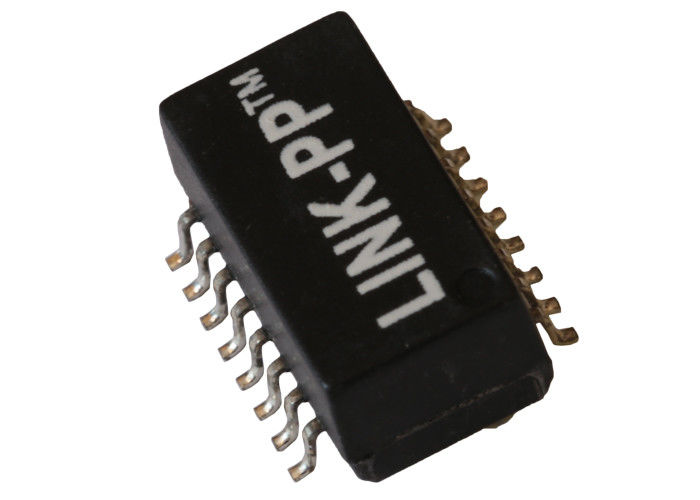

Lan-Transformator 16Pins F.E. Modul XFATM9B 10/100 niedriger magnetischer
10/100Base-T Transformator XFATM9B
Module des Transformator-10/100Base-T
Hafen-Transformator-Modul des Ethernet-10/100Base-T einzelnes
|
Anwendung |
Lan-ETHERNET (PoE&NON PoE) |
|
AutomDX |
JA |
|
Kommentar |
RoHS konformes |
|
Konfiguration RX |
T, C |
|
Konfiguration TX |
T, C |
|
Bau |
SPRITZPRESSEN |
|
Kerne pro Hafen |
4 |
|
Zahl von Häfen |
Einzeln |
|
PWB |
KEIN PWB |
|
Paket |
SMT |
|
Paket-Höhe (Zoll) |
0,225 oder anderes |
|
Paket-Höhe (Millimeter) |
5,715 oder anderes |
|
Paket-Länge (Zoll) |
1,12 oder anderes |
|
Paket-Länge (Millimeter) |
28,448 oder anderes |
|
Paket-Breite (Zoll) |
0,63 oder anderes |
|
Paket-Breite (Millimeter) |
16,002 oder anderes |
|
RoHS konform |
YES-RoHS-6 |
|
Geschwindigkeit |
10/100/1000BASE-TX |
|
Temperatur |
0 BIS 70/-40 bis +85 |
|
Drehungs-Verhältnis RX |
1CT: 1CT |
|
Drehungs-Verhältnis TX |
1CT: 1CT |
|
Haupt-P/N |
LP1102NL, usw. |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
| Lan-Transformator 16Pins F.E. Modul XFATM9B 10/100 niedriger magnetischer | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
