Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: POE36PR-12ED
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.82
Verpackung Informationen: Klebeband und Rolle
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Spezifikationen: |
POE36PR-12ED |
Leistung: |
36W |
Induktivität bei 0A: |
41 |
Toleranz: |
10 % |
Isat: |
4.2a |
Streuinduktivität max: |
0,28 µH |
Isolationsspannung: |
12 V, 1,5 A |
Sekundärleistung: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20 Jahre |
Spezifikationen: |
POE36PR-12ED |
Leistung: |
36W |
Induktivität bei 0A: |
41 |
Toleranz: |
10 % |
Isat: |
4.2a |
Streuinduktivität max: |
0,28 µH |
Isolationsspannung: |
12 V, 1,5 A |
Sekundärleistung: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20 Jahre |

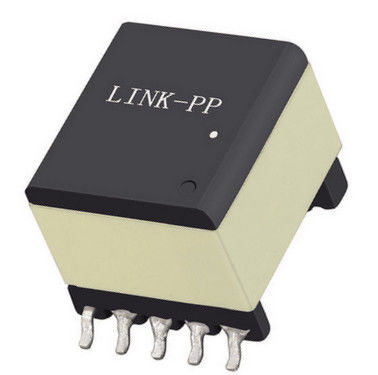

POE36PR-12ED ist ein 36W Flyback- und Vorwärtstransformator für PoE-Anwendungen mit 41μH Induktivität, 1500 Vrms Isolation und RoHS-konformen Endungen.
DieEinheit für die Erfassung von Datenist ein36 W Flyback-Transformator für PoEfür eine zuverlässige Stromumwandlung in kompakten und anspruchsvollen Netzteilsystemen ausgelegt.Dieser Transformator unterstützt isolierte DC-DC-Leistungsmodelle, bei denen die Effizienz, thermische Stabilität und elektrische Leistung sind entscheidend.
Ingenieure suchen nach einemPoE-Flyback-Transformator,Vorwärtstransformator für PoE, oderIsolierter 36W-TransformatorDer POE36PR-12ED ist für die Stromversorgung von Ethernet-Geräten, industriellen Systemen und Kommunikationsgeräten geeignet.
| Parameter | Spezifikation |
|---|---|
| Macht | 36 W |
| Induktivität bei 0A | 41 μH ± 10% |
| Prüfbedingungen für die Induktivität | 200 kHz, 0,1 Vrms, 0 Adc |
| Sättigungsstrom (Isat) | 4.2A |
| DCR Primär | 62.0 mΩ max. |
| DCR Sekundär 1 | 23.0 mΩ max. |
| DCR Sekundär 2 | 23.0 mΩ max. |
| DCR-Hilfsmittel | 85.0 mΩ max. |
| Leckageinduktivität | 0.28 μH max. |
| Leckageprüfbedingungen | Messen zwischen den Pins 1 und 3 mit allen anderen Pins kurzgeschaltet |
| Drehverhältnis | Pri: Sek1: Sek2: Aux = 1: 0,375: 0,375: 0.375 |
| Isolationsspannung | 1500 Vrs |
| Sekundäre Ausgabe | 12V, 1,5A pro Sekundär |
| Hilfsleistung | 10V, 50mA |
Der POE36PR-12ED ist für langfristige Zuverlässigkeit in Produktionsumgebungen konzipiert und unterstützt Montageprozesse bei hohen Temperaturen.
| Umweltparameter | Spezifikation |
|---|---|
| Einhaltung der Vorschriften | RoHS-konform, halogenfrei |
| Umgebungstemperaturbereich | -40°C bis +125°C |
| Speichertemperatur, Komponente | -40°C bis +165°C |
| Speichertemperatur, Band und Rolle | -40 °C bis +80 °C |
| Höchstteilstemperatur | +165°C |
| Feuchtigkeitsempfindlichkeit | MSL 1 |
| Wärmebeständigkeit beim Löten | Maximal drei 40-Sekunden-Wiederaufläufe bei +260°C |
Der Transformator verwendet eineFerritkern, die eine effiziente magnetische Leistung bei Leistungsumwandlungsanwendungen unterstützen.
- Ich weiß.
DieDer Transformator POE36PR-12EDist für eine Vielzahl isolierter Energieanlagen geeignet, einschließlich:
Der POE36PR-12ED wird inPoE-Flyback- und Vorwärtsstromversorgungskonzeptedie eine isolierte Umwandlung, doppelte sekundäre Ausgänge und eine zuverlässige thermische Leistung erfordern.
Ja, es ist speziell alsFlyback- und Vorwärtstransformator für PoE, so dass es für Flyback-Konverter-Anwendungen geeignet ist.
Der Transformator bietetIsolierung von 1500 Vrmsvon der primären und der auxiliären zu jeder sekundären.
Jede Sekundärschule bietet12V bei 1,5A, und die Hilfswicklung bietet10V bei 50mA.
Ja, das ist es.RoHS-konformundHalogenfrei.
Der Umgebungstemperaturbereich beträgt-40°C bis +125°C.
