Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: L21N002-0
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikationen: |
LP1198NL |
Geschwindigkeit: |
10/100 Basis-t |
Zahl von Häfen: |
einzeln |
Anwendung: |
Lan Ethernet |
Geheimnummer: |
16 |
Temperatur: |
- 40℃ ZU + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikationen: |
LP1198NL |
Geschwindigkeit: |
10/100 Basis-t |
Zahl von Häfen: |
einzeln |
Anwendung: |
Lan Ethernet |
Geheimnummer: |
16 |
Temperatur: |
- 40℃ ZU + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Spulen-Zahl: Auto-Transformator
2. Isolierungs-Spannung: 1500Vrms
3.Type: SMT
4. Spulen-Struktur: Toroidal
10/100 Basis-t einzelner Hafen-Ethernet-Impulswandler für Nabe, gedruckte Schaltkarte
Beschreibung:

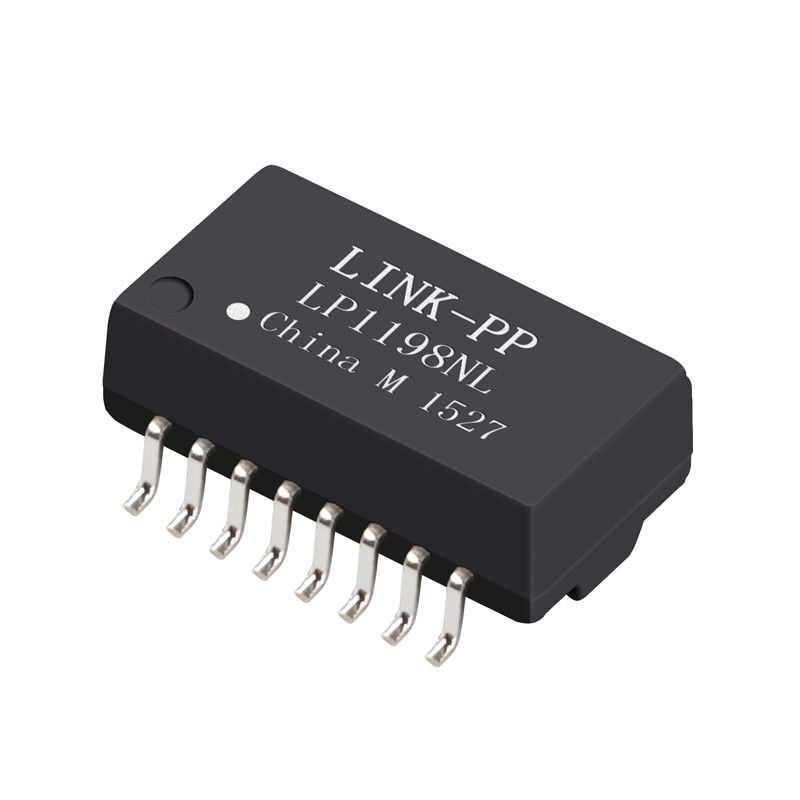

Einzelne Hafen-getrennter Transformator LP1198NL, Auto-Transformator 101901MH016SA41ZL
|
Anwendung |
Lan-ETHERNET (PoE&NON PoE) |
|
AutomDX |
JA |
|
Kommentar |
RoHS konformes LP1198NL |
|
Konfiguration RX |
T, C |
|
Konfiguration TX |
T, C |
|
Bau |
SPRITZPRESSEN |
|
Kerne pro Hafen |
4 |
|
Zahl von Häfen |
1 |
|
PWB |
KEIN PWB |
|
Paket |
SMT |
|
Paket-Höhe (Zoll) |
0,225 oder anderes |
|
Paket-Höhe (Millimeter) |
5,715 oder anderes |
|
Paket-Länge (Zoll) |
1,12 oder anderes |
|
Paket-Länge (Millimeter) |
28,448 oder anderes |
|
Paket-Breite (Zoll) |
0,63 oder anderes |
|
Paket-Breite (Millimeter) |
16,002 oder anderes |
|
RoHS konform |
YES-RoHS-6 |
|
Geschwindigkeit |
10/100BASE-TX |
|
Temperatur |
0 BIS 70/-40 bis +85 |
|
Dreht Verhältnis RX |
1CT: 1CT |
|
Dreht Verhältnis TX |
1CT: 1CT |
|
Haupt-P/N |
LP1198NL, usw. |
Elektrische Spezifikationen (25):
Elektrische Spezifikation @25℃
1.OCL: Minute 350uH
@100KHz, 0.2V, mit NEIGUNG DC-8mA
Verhältnis 2.Turns (%%P5%):
TX=1CT: 1CT RX=1CT: 1CT
Verlust 3.Insertion:
0.3-100MHz: - 1.1dB maximal
Verlust 4.Return (DB-Minute):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (DB-Minute):
0.3-60MHz: - 42 60-100MHz: - 35
Ablehnung des Modus-6.Common (DB-Minute):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
Spannung 7.Isolation: 1500Vrms
Temperatur 8.Operating: -40℃~+85℃.
ANMERKUNGEN
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL-Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
verschiedene Verhältnisse der Drehungs-2.With.
Höchstlötmittel 3.RoHS " NL“, das 260℃ veranschlagt.
Wettbewerbsvorteil:
16 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
| Einzelne Hafen-getrennter Transformator LP1198NL, Auto-Transformator 101901MH016SA41ZL | |||
|---|---|---|---|
| TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8IF |
| TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8IF |
| TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | TGSP-RF12NS8IF |
| TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | TGSP-RF02NS8IF |
| 101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | TGSP-RF04NS8IF |
| TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8IF |
| TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8IF |
| TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | TGSP-RF19NS8IF |
| TD12-1506G | TG28-1505NC | TG1G-S012NZRL | TGSP-RF06NS8IF |
| TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
| TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2IF |
| TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
| TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
| TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
| TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
| TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
| TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
| TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
| TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
| TG110-E055N5IF | TG110-E050N5IF | TG110-E055N5RL | TG110-S141N5RL |
| TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
