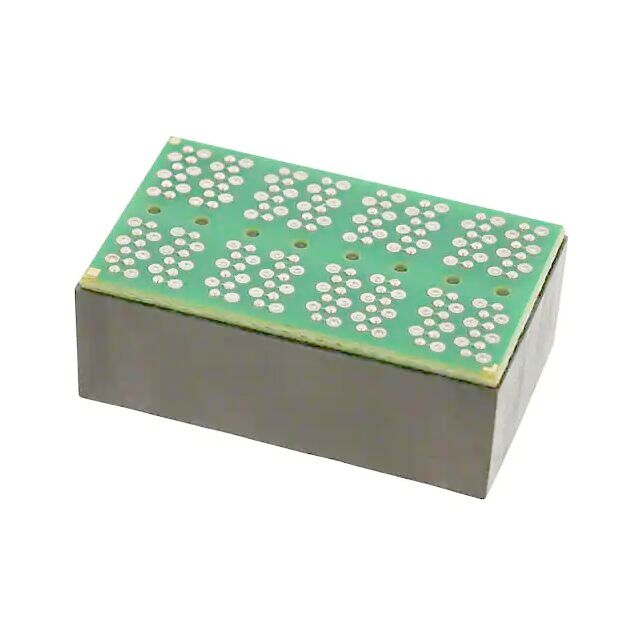

H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet Transformator

Produktübersicht:

Die H6400NL und H6400NLT sind Hochleistungs-Quad-Port-1000BASE-T-Ethernet-Transformatoren, die für fortschrittliche Netzwerkanwendungen entwickelt wurden, die eine überlegene Signalintegrität und zuverlässige Stromversorgung erfordern. Diese LAN-Transformatoren verfügen über eine offene Rahmenkonstruktion in einem BGA-Gehäuse (Bump Grid Array), das für die 1000BASE-T-Datenübertragung optimiert ist. Die H6400NL/H6400NLT-Serie wurde so konzipiert, dass sie die IEEE 802.3-Standards für Gigabit-Ethernet-Anwendungen vollständig erfüllt, und bietet eine außergewöhnliche elektromagnetische Leistung mit sorgfältig kontrollierten Einfügedämpfungs-, Rückflussdämpfungs- und Übersprechparametern über einen weiten Frequenzbereich. Diese Transformatoren bieten eine hervorragende Gleichtaktunterdrückung und erhalten die Signalqualität auch in elektrisch störungsanfälligen Umgebungen, wodurch sie sich ideal für Rechenzentren, Netzwerkausrüstung und industrielle Ethernet-Anwendungen eignen.

Detaillierte Spezifikationen:

Hauptmerkmale und Vorteile:

• Quad-Port-Konfiguration: Unterstützt vier unabhängige 1000BASE-T-Ethernet-Kanäle in einem einzigen kompakten Gehäuse.
• Power over Ethernet (PoE)-Unterstützung: 4PAIR PoE 70W max. Nennleistung mit 600mA @ 57V Dauerstromfähigkeit.
• Überlegene Isolation: 1500 VRMS Minimum zwischen Eingang und Ausgang für erhöhte Sicherheit und Signalintegrität.
• BGA Bump Grid Array Gehäuse: Platzsparendes Design mit Abmessungen von 28,45 mm x 17,27 mm x 11,18 mm.
• RoHS-6-konform: Umweltfreundliches Design, das die neuesten regulatorischen Anforderungen erfüllt.
• Offene Rahmenkonstruktion: Optimiert für thermische Leistung und Zuverlässigkeit.
• Kommerzieller Temperaturbereich: Arbeitet von 0°C bis 70°C für vielseitige Einsatzmöglichkeiten.
• Hohe OCL (Open Circuit Inductance): 350μH Minimum (Medienseite) und 120μH Minimum (Leitungsseite) für überlegene Signalqualität.
• Geringer DC-Widerstand: 65 Ohm Maximum (1/2 Wicklung) mit ±0,065 Ohm maximaler Ungleichgewicht für effizientes Power Handling.
• Optimierte Rückflussdämpfung: -16dB Minimum (1-40 MHz) und -10+20*LOG(f/80 MHz) dB Minimum (40-100 MHz).

H6400NL/H6400NLT Datenblatt

Mechanisch:

Schaltplan:
