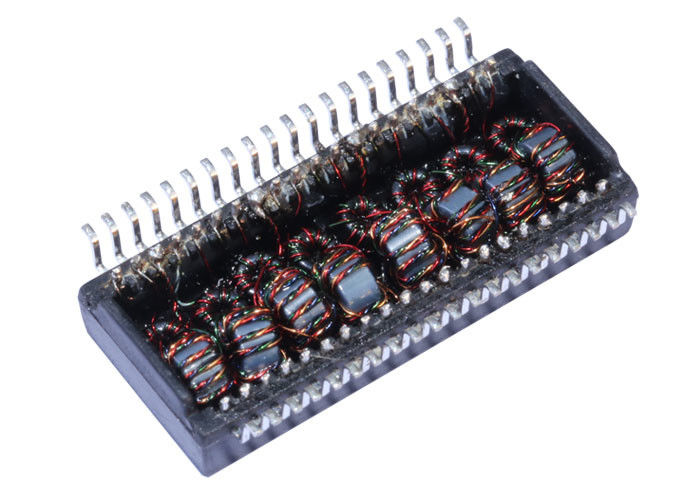

HN4263VG HN4264VG AutomDX SMT LAN-Transformatormodule

HN4263VG HN4264VG 10/100Base-T LAN-Transformator Übersicht

Anwendungen

10/100Base-T SMT LAN-Transformatoren werden häufig in Ethernet-basierten Systemen verwendet, um Signaltrennung, EMI-Unterdrückung und Impedanzanpassung zwischen dem PHY und dem RJ45-Anschluss bereitzustellen. Ihr kompaktes SMT-Design (Surface-Mount Technology) ermöglicht eine hochdichte Leiterplattenbestückung und zuverlässige Leistung in Netzwerkgeräten.

Typische Anwendungen umfassen:

• LAN-Switches und -Hubs – Gewährleistung einer stabilen Datenübertragung über mehrere Ports.
• Router, Gateways und Access Points – Bieten elektrische Isolation und Rauschunterdrückung für Heim- und Unternehmensnetzwerke.
• Industrielle Ethernet-Geräte – SPS, Steuerungen und Überwachungssysteme, die eine robuste Leistung in rauen Umgebungen erfordern.
• Netzwerkschnittstellenkarten (NICs) – Werden in PCs, Servern und eingebetteten Systemen für zuverlässige Ethernet-Konnektivität verwendet.
• VoIP-Telefone und IP-Kameras – Unterstützen PoE und stabile Ethernet-Übertragung für Sprach- und Videogeräte.
• Intelligente IoT-Geräte – Gateways, Sensoren und Automatisierungssysteme, die eine 10/100-Mbit/s-Konnektivität erfordern.

FAQ – 10/100Base-T SMT LAN-Transformator

1. Was ist die Funktion eines 10/100Base-T SMT LAN-Transformators?
Er bietet galvanische Trennung zwischen dem Ethernet-PHY und dem Kabel, unterdrückt EMI, passt die Impedanz an und stellt die Einhaltung der IEEE 802.3 Ethernet-Standards sicher.

2. Warum SMT LAN-Transformatoren anstelle von Through-Hole-Typen verwenden?

• Kleinerer Footprint, ideal für Leiterplattenlayouts mit hoher Dichte
• Automatisierte Bestückung für Kosteneffizienz
• Flacheres Profil für kompakte Designs

3. Kann ein 10/100Base-T LAN-Transformator für Gigabit-Ethernet verwendet werden?
Nein. Ein 10/100Base-T-Transformator ist für Fast Ethernet (10/100 Mbit/s) optimiert. Für Gigabit Ethernet (1000Base-T) ist ein Transformator mit größerer Bandbreite und zusätzlichen Wicklungen erforderlich.

4. Unterstützen SMT LAN-Transformatoren PoE (Power over Ethernet)?
Ja, viele SMT LAN-Transformatoren sind mit PoE (IEEE 802.3af/at) ausgestattet, so dass sie sowohl Daten als auch Strom über dasselbe Ethernet-Kabel sicher übertragen können.

5. Was sind die wichtigsten Parameter bei der Auswahl eines LAN-Transformators?

• Übersetzungsverhältnis (TX/RX-Wicklungsverhältnis)
• OCL (Open Circuit Inductance)
• Einfügedämpfung, Rückflussdämpfung, Übersprechen und CMR-Leistung
• PoE-Leistungspegel-Unterstützung (15 W, 30 W, 60 W usw.)
• Hi-Pot-Isolationsspannung
• Betriebstemperaturbereich
• Einhaltung von RoHS, IEEE 802.3

6. Sind 10/100Base-T SMT LAN-Transformatoren abwärtskompatibel mit älterem Ethernet?
Ja. Sie unterstützen sowohl 10 Mbit/s als auch 100 Mbit/s Ethernet, wodurch die Kompatibilität mit älteren Geräten gewährleistet wird.

7. Was sind die Vorteile von integrierten SMT LAN-Transformatoren im Design?

• Reduzierte Bauteilanzahl (Transformator + Drosseln in einem Gehäuse)
• Erhöhte Zuverlässigkeit durch kürzere Signalwege
• Bessere EMI-Unterdrückung für stabile Systemleistung
• Optimierte Leiterplattenraumnutzung für kompakte Designs
