Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HST-48001SCR
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Part Number: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Montieren: |
SMT |
Ethernet: |
1x 10/100/1000Mbps |
Kostenlose Proben: |
Erhältlich 1-3 Stück |
Archiv zur Verfügung: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Type: |

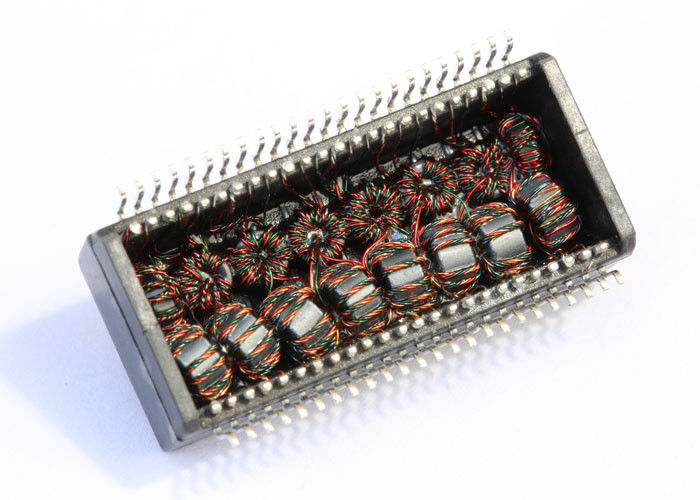

Gigabit-Ethernet-Transformatoren |
Part Number: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Montieren: |
SMT |
Ethernet: |
1x 10/100/1000Mbps |
Kostenlose Proben: |
Erhältlich 1-3 Stück |
Archiv zur Verfügung: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Type: |
Gigabit-Ethernet-Transformatoren |
● Konform mit dem IEEE 802.3-Standard für 1000Base-T.
● Primäre Induktivität ((Lp) 350 uH min.@100KHz,0.1Vrms, Gleichstrom 8mA.
● Kapazität zwischen den Wickeln (Cww) 30 pF Max ((bei 100 kHz, 0,1 V).
● Leckage-Induktanz (LL) 0,5 uH Max (bei 100 kHz, 0,1 V).DCR 1,2Ω Max.
● DCR Pri 0,9ΩMax Sek 1,2Ω Max.
1. Dreht Verhältnis50KHz, 0,5V
Chipseite: Linienseite=1CT: 1CT+_2%
2. Induktivität (Ls) 100KHz, 0,1V, 12mA Gleichspannungsverzerrung:
Chipseite: 350 uH Min.
3Eintrittsverlust zwischen 1 und 100 MHz: -1,4 dB Max.
4Rücklaufverlust 1-30 MHz: -16 dB Min.
40 MHz: -14,4 dB Min.
50 MHz: -13,1 dB Min.
60 bis 80 MHz: -12 dB Min.
100 MHz: -10 dB Min.
5Differenz zur Ablehnung des normalen Modus:
30 MHz: -45 dB Min.
60 MHz: -40 dB Min.
100 MHz: -35 dB Min.
6Übertragung 30 MHz: -40 dB Min.
60 MHz: -35 dB Min.
100 MHz: -30 dB Min.
7- Hochgeschwindigkeit: 1500 Vrms, 0,5 mA, 1 Sekunde
Für Netzwerk- und Kommunikationsgeräte wie HUB, PC-Karte verwendet,Wechseln,Router,PC-Hauptbrett,SDH,PDH,IP-Telefon,XDSL-Modem.
