Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

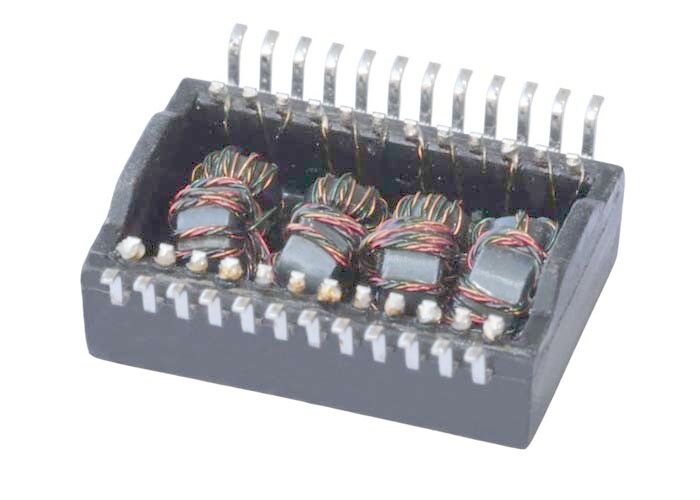

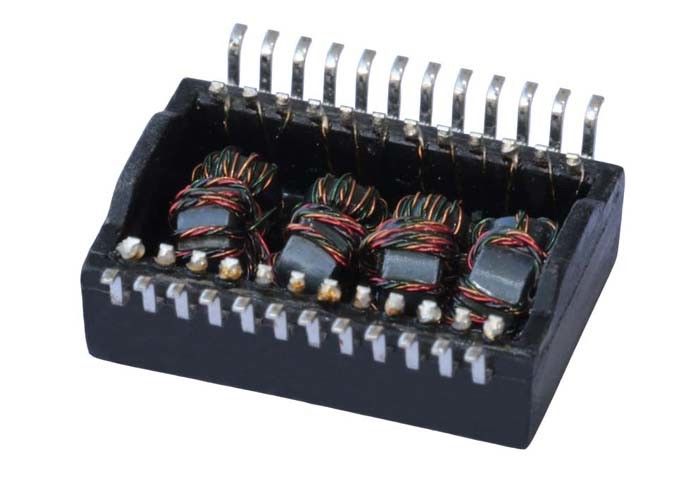

Modellnummer: HST-24002SAR HST-24001SAR
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Konform mit IEEE 802.3 Standard für 1000Base-T.
● Primärinduktivität (Lp) 350uH min. @ 100KHz, 0.1Vrms, 8mA.
● LL: 0.35uH Max @ 100KHz, 0.1V
● Cww: 35pF Max @ 100KHz, 0.1V
● Primär-DCR: 0.9ΩMax; Sekundär-DCR: 1.2ΩMax.
● Entwickelt für Reflow-Löten bei Temperaturen bis zu 260℃.
● Lagertemperatur -25℃ bis +125℃.
● RoHS-Konformität.
● Entwickelt für Langstrecken-Gigabit-Ethernet-100/1000Base-T-Vollduplex-Anwendungen.
● Unterstützt 4 Paare von Kategorie 5 UTP-Kabeln.
● Kabelschnittstelle für Isolation und geringe Gleichtaktstörungen.
| Parameter | Spezifikation |
|---|---|
| Windungsverhältnis (±2%) | 1CT : 1CT |
| Einfügedämpfung | 1–100 MHz: 1.0 dB Max |
| Rückflussdämpfung |
1–30 MHz: -18 dB Min 40 MHz: -14.4 dB Min 50 MHz: -13.1 dB Min 60–80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Übersprechen (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Hi-Pot (Isolationsspannung) | 1500 Vrms Min |
