Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: QT48A03
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$0.5
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
P/N: |
QT48A03 |
Produkttyp: |
LAN-Transformator / Ethernet-Magnetik |
Geschwindigkeit unterstützt: |
10/100/1000Base-T (Gigabit-Ethernet) |
Portkonfiguration: |
Dual -Port |
Montageart: |
SMT (Surface Mount Technology) |
Pin-Anzahl: |
48 Stifte |
Primärinduktivität (OCL): |
350 µH Min. (mit 8 mA DC-Vorspannung) |
Isolationsspannung (Hi-Pot): |
1500 VRMs |
Branchenstandard: |
IEEE 802.3ab |
Betriebstemperatur: |
0 ℃ bis +70 ℃ |
Abmessungen (L x B x H): |
27,70 x 15,36 x 7,30 mm |
Pin-Abstand:: |
1,02 mm |
P/N: |
QT48A03 |
Produkttyp: |
LAN-Transformator / Ethernet-Magnetik |
Geschwindigkeit unterstützt: |
10/100/1000Base-T (Gigabit-Ethernet) |
Portkonfiguration: |
Dual -Port |
Montageart: |
SMT (Surface Mount Technology) |
Pin-Anzahl: |
48 Stifte |
Primärinduktivität (OCL): |
350 µH Min. (mit 8 mA DC-Vorspannung) |
Isolationsspannung (Hi-Pot): |
1500 VRMs |
Branchenstandard: |
IEEE 802.3ab |
Betriebstemperatur: |
0 ℃ bis +70 ℃ |
Abmessungen (L x B x H): |
27,70 x 15,36 x 7,30 mm |
Pin-Abstand:: |
1,02 mm |

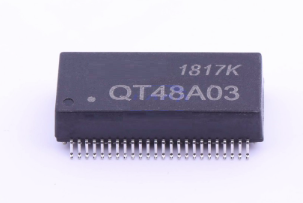

Das QT48A03 1000Base-T Dual Port Transformermodul ist ein Hochleistungs-Gigabit-Ethernet-Transformermodul für Dual-Port-10/100/1000Base-T-Netzwerkanwendungen. Dieses kompakte SMT-LAN-Transformator ist nach dem Standard IEEE 802.3ab konstruiert und bietet hervorragende Signalintegrität, elektrische Isolierung und EMV-Unterdrückung für moderne Ethernet-Schnittstellen.
Entwickelt mit 48 SMT-Pins und einer kompakten Grundfläche, integriert das QT48A03 zwei vollständige Gigabit-Ethernet-Transformator-Kanäle in einem einzigen Modul, was zur Reduzierung des PCB-Platzes, zur Vereinfachung des Layouts und zur Verbesserung der Fertigungseffizienz beiträgt.
Mit einer minimalen Primärinduktivität von 350μH bei 8mA DC-Bias, 1500Vrms Isolationsspannung und der Einhaltung von RoHS und IR 255°C Reflow-Lötanforderungen ist das QT48A03 eine ideale Lösung für hochdichte Netzwerkausrüstung, einschließlich Enterprise-Switches, industrielle Ethernet-Geräte, Breitband-Gateways und Kommunikationssysteme.
| Parameter | Leistung |
| Übersetzungsverhältnis | Tx 1:1 / Rx 1:1 (±3%) |
| Einfügedämpfung | -1,0 dB Max (0,5–100 MHz) |
| Rückflussdämpfung | -16 dB Min (0,5–30 MHz) -14 dB Min (30,1–60 MHz) -12 dB Min (60,1–80 MHz) |
| Nebensprechen | -35 dB Min (0,5–40 MHz) -30 dB Min (40,1–100 MHz) |
| CMRR | -30 dB Min (0,5–100 MHz) |
| Streuinduktivität | 0,5μH Max |
| DCR | 1,4Ω Max |
| Zwischenwickelkapazität | 40pF Max |
| Isolationsspannung | 1500Vrms |
| Parameter | Spezifikation |
|---|---|
| Teilenummer | QT48A03 |
| Produkttyp | 1000Base-T Dual Port Transformermodul |
| Transformatortyp | Gigabit LAN Transformator |
| Ethernet-Standard | IEEE 802.3ab |
| Netzwerkgeschwindigkeit | 10/100/1000Base-T |
| Port-Konfiguration | Dual Port |
| Montagetyp | Oberflächenmontage (SMT) |
| Gehäuse | 48 Pins |
| Primärinduktivität | 350μH Min @ 8mA DC-Bias |
| Übersetzungsverhältnis | Tx 1:1 / Rx 1:1 |
| Hi-Pot-Isolation | 1500Vrms |
| Betriebstemperatur | 0°C bis +70°C |
| Lagertemperatur | -25°C bis +125°C |
| Reflow-Bewertung | IR 255°C Spitze |
| Umweltkonformität | RoHS |
| Artikel | Abmessung |
| Gehäuselänge | 27,70 ±0,5 mm |
| Gehäusebreite | 15,36 ±0,5 mm |
| Körperbreite | 12,20 mm |
| Gehäusehöhe | 7,30 ±0,5 mm |
| Pin-Anzahl | 48 Pins |
| Pin-Abstand | 1,02 mm |
| SMT-Pad-Abstand | 16,95 mm / 2,34 mm |
| Abmessungstoleranz | ±0,25 mm, sofern nicht anders angegeben |
Dank seines Dual-Port-Designs und der überlegenen Geräuschisolierung ist das QT48A03 Ethernet-Magnetikmodul die Komponente der Wahl für eine breite Palette von Telekommunikations- und Netzwerkhardware:
* Hochleistungs-Digital-Switches und Enterprise-Router
* Power over Ethernet (PoE) Powered Devices (PD)
* Optische Transceiver und Medienkonverter
* Breitband-Zugangsgeräte (ISDN, ADSL, VDSL)
* Interaktive Set-Top-Boxen (STB) und HD-Interaktiv-Player
* Integrated Services Digital Network (ISDN) Geräte
A: Ein Dual-Port-Ethernet-Transformermodul integriert magnetische Transformatoren für zwei Ethernet-Ports in einem einzigen SMT-Gehäuse und bietet elektrische Isolierung, Impedanzanpassung und EMV-Unterdrückung für Ethernet-Schnittstellen.
A: Ja. Das Modul ist für die Oberflächenmontagetechnik (SMT) konzipiert und hält IR-Reflow-Löttemperaturen mit einer Spitzentemperatur von 255°C stand.
A: Im Vergleich zu Single-Port-Transformatoren bietet ein Dual-Port-Modul:
A: Ja, das QT48A03 ist sehr gut für PoE-betriebene Geräte (PD) und zugehörige Netzwerkausrüstung geeignet und bietet die erforderliche Signalisolierung und 1500Vrms Hi-Pot-Schutz.
A: Die Komponente benötigt ein 48-Pin-Layout mit einem Pin-Abstand von 1,02 mm. Die Gesamtmaße betragen 27,70 x 15,36 x 7,30 mm. Bitte beachten Sie das herunterladbare PDF-Datenblatt für genaue Pad-Layout-Schemata.
A: Das Modul bietet eine Isolationsspannung von 1500Vrms, schützt Ethernet-PHY-Schaltungen und verbessert gleichzeitig die Systemzuverlässigkeit.
A: Ja. Das QT48A03 entspricht vollständig den RoHS-Umweltvorschriften.
A: Ja. LINK-PP bietet technische Muster, Datenblätter, technischen Support und OEM/ODM-Anpassungsdienste für Produktbewertung und Massenproduktion an.
