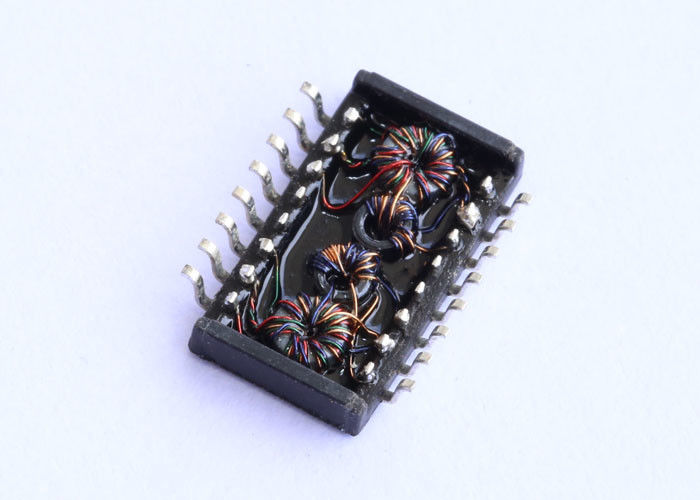

BT16B03 100Base-T 1500Vrms Ethernet Isolationstransformatormodul

BT16B03 0,5µH 1:1 SMD-Impulstransformator für 100Base-T LAN, 1,5 kV Isolation, 0–70℃, RoHS-konform. Ideal für Switches, Router, PoE, Industrial Ethernet.

BT16B03 100Base-T Transformator-Modul Beschreibung:

Der BT16B03 ist ein hochleistungsfähiger 0,5µH, 1:1 Single-Port SMD-Impulstransformator, der für 100Base-T LAN-Anwendungen entwickelt wurde. Er gewährleistet eine zuverlässige Signalintegrität, erfüllt die IEEE802.3u-Standards und bietet eine robuste Isolation mit einer Nennspannung von 1,5 kV. Der BT16B03 ist RoHS-konform und für kommerzielle und industrielle Netzwerkgeräte konzipiert. Er ist ideal für Switches, Router, PoE-Geräte und andere Ethernet-Schnittstellenmodule.

Hauptmerkmale & Vorteile des BT16B03 Ethernet-Isolationstransformators:

1. Hohe Isolationsspannung: 1,5 kV Vrms Isolation gewährleistet einen sicheren Betrieb in PoE- und Industrial Ethernet-Anwendungen.

2. Kompaktes SMD-Gehäuse: Platzsparendes Design unterstützt hochdichte Leiterplattenlayouts und SMT-Bestückung.

3. Optimierte elektrische Leistung:

• 0,5µH Primärinduktivität
• Geringe Einfügedämpfung (-1,15 dB max)
• Hervorragende Rückflussdämpfung (-18 dB min bei 30 MHz)
• Überragendes DMRR (-30 dB min bei 0,5–100 MHz)

4. Einhaltung von Industriestandards: Erfüllt die Anforderungen von IEEE802.3u und IR 255℃ Peak-Reflow-Toleranz.

5. Großer Betriebstemperaturbereich: 0℃ bis +70℃, mit einem Lagerbereich von -25℃ bis +125℃.

6. RoHS-konform: Umweltfreundliches, bleifreies Design.

Elektrische Spezifikationen (@25℃):

BT16B03 Datenblatt:

Mechanische Abmessungen

• Gehäusetyp: SMD
• Gesamtgröße: 12,7 × 9,4 × 5,68 mm
• Pin-Raster: 1,27 mm
• Leiterplatten-Layout-Richtlinien: Siehe Schaltplan und Footprint-Diagramm unten für das empfohlene Pad-Layout und Routing.

BT16B03 Datenblatt - Mechanik

BT16B03 Datenblatt - Schaltpläne

BT16B03 PCB Footprint

BT16B03 Konformität & Zuverlässigkeit:

• RoHS-zertifiziert
• IR-Reflow-konform bis zu 255℃ Peak
• Hohe Isolation & DMRR zur EMI-Minderung und Signalintegrität
• Getestet auf Langzeit-Zuverlässigkeit unter Standard-Betriebstemperaturen

Warum den BT16B03 Ethernet-Transformator wählen?:

Der BT16B03 kombiniert kompaktes SMD-Design, hohe Isolation und hervorragende Signalleistung für moderne Ethernet-Netzwerke. Mit robusten elektrischen Spezifikationen und geprüfter Konformität reduziert er die Risiken beim Leiterplatten-Design und beschleunigt die Produktentwicklungszyklen.

Musteranfragen & Technischer Support Verfügbar.

FAQ:

Q1: Welche Ethernet-Geschwindigkeiten unterstützt der BT16B03?

A1: Der BT16B03 unterstützt 100Base-T-Anwendungen, ideal für 100 Mbit/s LAN-Verbindungen.

Q2: Ist der BT16B03 mit PoE-Geräten kompatibel?

A2: Ja, mit 1,5 kV Isolation kann er die Standard-PoE-Spannung verarbeiten und die Gerätesicherheit gewährleisten.

Q3: Kann dieser Transformator Standard-SMT-Reflow-Prozessen standhalten?

A3: Ja, er erfüllt die IR 255℃ Peak-Anforderungen für typische Oberflächenmontage.

Q4: Sind Muster und Leiterplatten-Layout-Richtlinien verfügbar?

A4: Ja, Musteranfragen und empfohlene PCB-Footprint-/Layout-Diagramme sind verfügbar, um die Designverifizierung zu vereinfachen.
