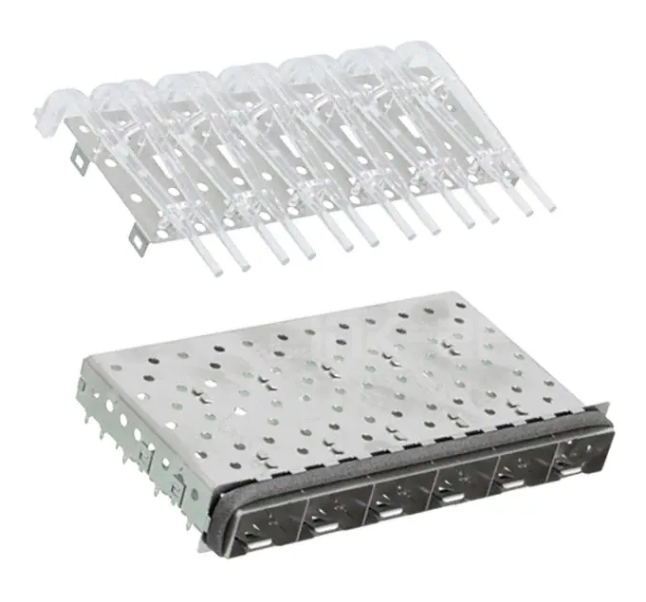

2007169-1 1x6 SFP+ Käfigmontage mit Lichtrohr und EMI-Dichtung

2007169-1 Übersicht über die 1x6 SFP+-Käfigbaugruppe

Der 2007169-1 ist ein leistungsstarker 1x6 SFP+ Ganged Cage Assembly, der für anspruchsvolle Netzwerk-, Telekommunikations- und Rechenzentrumsanwendungen entwickelt wurde. Dieser steckbare I/O-Käfig mit 6 Ports ist für die Unterstützung der Hochgeschwindigkeits-Signalweiterleitung konzipiert und liefert maximale Datenraten von bis zu 16 Gbit/s pro Port.

Dieses Modell ist standardmäßig mit einem integrierten Lichtleiter für eine klare visuelle Statusanzeige des Anschlusses und einer Elastomer-EMI-Dichtung ausgestattet, um eine hervorragende Eindämmung elektromagnetischer Störungen zu gewährleisten. Der 2007169-1 besteht aus langlebigem Neusilber und ist für extreme Betriebstemperaturen (-55 °C bis 105 °C) ausgelegt. Er bietet kompromisslose Zuverlässigkeit für Ihre geschäftskritischen PCB-Designs.

Warum sollten Sie sich für den steckbaren I/O 2007169-1 16 Gbit/s SFP+ entscheiden?

• Eine 6-Port-SFP+-Käfigbaugruppe in einer Gruppenkonfiguration
• Abdichtbare Konstruktion für besser geschützte Installationen
• EMI-Dichtungsschutz für verbesserte Signalabschirmung
• Einpressbarer Durchgangslochanschluss für eine sichere Leiterplattenmontage
• Eine Lösung, die für den industriellen Temperaturbetrieb ausgelegt ist

Spezifikationen des Käfigs 2007169-1SFP+ mit Lichtleiter

2007169-1 Zeichnung – Empfohlenes PCB-Layout

Design- und Integrationshinweise

Diese Käfigbaugruppe ist für steckbare SFP+-I/O-Anwendungen gedacht, bei denen mechanische Ausrichtung, EMI-Kontrolle und Portdichte wichtig sind. Die Durchsteckmontage mit Presspassung unterstützt eine zuverlässige Leiterplattenbefestigung, während das Neusilberkäfigmaterial für eine robuste strukturelle Grundlage sorgt.

Für die Layoutplanung sollte beim Platinendesign und bei der mechanischen Validierung die empfohlene Leiterplattendicke von 1,5 mm berücksichtigt werden. Da das Teil nicht mit Kühlkörpern kompatibel ist, sollte die thermische Architektur auf Systemebene basierend auf der endgültigen Modul- und Gehäuseumgebung bewertet werden.

Zielanwendungen

Die 2007169-1 SFP+ 1x6 Cage Assembly ist ideal für High-Density-Routing in den folgenden Anwendungen:

★ Enterprise-Switches und Router
★ Rechenzentrumsserver und Speicherarrays
★ Telekommunikationsbasisstationen
★ Netzwerkschnittstellenkarten (NICs)
★ Industrielle Netzwerkausrüstung

Häufig gestellte Fragen zu 2007169-1GangedSFP+-Käfig

Die 1 x 6 SFP+-Käfigbaugruppe 2007169-1 ist ein abdichtbarer SFP+-Käfig mit sechs Anschlüssen und mehreren Anschlüssen, Lichtleiter und EMI-Dichtungsunterstützung. Mit einer maximalen Datenrate von 16 Gbit/s, einem durchsteckbaren Press-Fit-Anschluss und einer industriellen Temperaturbeständigkeit eignet es sich hervorragend für Netzwerk- und Signaldesigns mit hoher Dichte.

1. Wofür wird 2007169-1 verwendet?

Es wird als 1 x 6 SFP+-Käfigbaugruppe für steckbare I/O-Anwendungen mit hoher Dichte verwendet, insbesondere dort, wo EMI-Kontrolle und sichere Platinenmontage erforderlich sind.

2. Enthält das Modell 2007169-1 einen Lichtleiter?

Ja. Diese Käfigbaugruppe umfasst einen Standard-Lichtleiter.

3. Ist die 2007169-1 plombierbar?

Ja. Das Produkt ist als verschließbar angegeben.

4. Wie hoch ist die maximale Datenrate?

Die maximale Datenrate beträgt 16 Gbit/s.

5. Wie wird der Käfig an der Platine befestigt?

Es wird ein durchkontaktierter Presspassungsanschluss verwendet.

6. Welchen Temperaturbereich unterstützt es?

Der Betriebstemperaturbereich beträgt -55 °C bis 105 °C.
