Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168
Modellnummer: 1658391-2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10/100/25K
Preis: $7.5-$11.5
Verpackung Informationen: Tablett
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 350K/Month
Teilenummer: |
1658391-2 |
Produkttyp: |
Käfigbaugruppe mit PT-Anschluss |
Steckbarer Formfaktor: |
SFP (Small Form-Factor Pluggable) |
Portkonfiguration: |
2 x 1 (gebündelt/gestapelt) |
Anzahl der Positionen: |
40 (20 pro Port) |
Datenrate (max): |
4 Gb/s |
Terminierungsmethode: |
Durchs Loch - Druck-Fit |
Montageausrichtung: |
Rechter Winkel |
Betriebstemperatur: |
-55 °C bis 105 °C [-67 °F bis 221 °F] |
EMI-Einschränkung: |
Interne und externe EMI-Federn |
Teilenummer: |
1658391-2 |
Produkttyp: |
Käfigbaugruppe mit PT-Anschluss |
Steckbarer Formfaktor: |
SFP (Small Form-Factor Pluggable) |
Portkonfiguration: |
2 x 1 (gebündelt/gestapelt) |
Anzahl der Positionen: |
40 (20 pro Port) |
Datenrate (max): |
4 Gb/s |
Terminierungsmethode: |
Durchs Loch - Druck-Fit |
Montageausrichtung: |
Rechter Winkel |
Betriebstemperatur: |
-55 °C bis 105 °C [-67 °F bis 221 °F] |
EMI-Einschränkung: |
Interne und externe EMI-Federn |

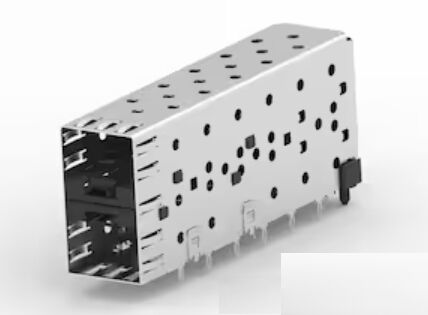

Die 1658391-2 ist eine leistungsstarke, 2x1 Ganged SFP Cage Assembly, die für die nahtlose Integration in Hochgeschwindigkeitsnetzwerkumgebungen entwickelt wurde.mit einem integrierten Steckverbinder und einer robusten Press-Fit-Abschlussmethode, sorgt diese gestapelte Käfigmontage für eine zuverlässige Signalintegrität und mechanische Stabilität für anspruchsvolle I/O-Anwendungen.
Die1658391-2 2x1 SFP-Käfigmontageist ein leistungsstarkerSFP-Käfig und PT-AnschlussfürPlugbare E/A-AnwendungenDie Anwendungen, die eine zuverlässige Signalintegrität, eine kompakte Integration und eine effiziente PCB-Ansammlung erfordern.2x1 gestapelte Portkonfiguration,Durchlöcher-Pressen-Fit-Abschluss, und aStandardprofilentwurf, ist diese Verbindungsanlage für anspruchsvolle Netzwerk- und Kommunikationsgeräte geeignet.
FürSFP-Plugfähiger FormfaktorDiese Käfigmontage unterstützt eine maximale Datenrate von4 Gb/sund umfasstinterne/externe EMI-FedermerkmaleDie Anwendungen werden in der Praxis in der Praxis eingesetzt.mit einer Breite von mehr als 20 mm,und00,8 mm MittelwinkelEs ist eine praktische Wahl für platzsparende, dichte Platten.
| Parameter | Wert |
|---|---|
| Teilnummer | 1658391-2 |
| Art der Ware | SFP-Käfig und PT-Anschluss |
| Typ des Steckers | SFP |
| Anschluss-Stil | Behälter mit Käfig, Ganged (2x1) |
| Steckerfähiger Formfaktor | SFP |
| Art des Käfigs | Aufgestapelt |
| Anzahl der Häfen | 2 |
| Konfiguration der Portmatrix | 2 x 1 |
| Anzahl der Positionen | 40 (20 x 2) |
| Typ der Montage | Durch ein Loch, in rechten Winkel |
| Endmethode für PCB | Durchs Loch - Druck-Fit |
| Verpackung | Tray |
| Datenrate (maximal) | 4 Gb/s |
| Kontaktstrom (maximal) | 0.5 A |
| Zentrum (Pitch) | 0.8 mm |
| Betriebstemperaturbereich | -55°C bis 105°C |
| Einschließlich Lightpipe | - Nein. |
| Versiegelbar | - Nein. |
| EMI-Eigenschaft | Innen-/Außen-EMI-Quellen |
| Anwendungen der Schaltung | Signal |
| Plugbare E/A-Anwendungen | SFP |
Ausgestattet mit beideninterne und externe EMI-Feder, ist die 1658391-2 entworfen, um elektromagnetische Störungen effektiv zu unterdrücken, um sicherzustellen, dass Ihr System die Signalklarheit aufrechterhält und strenge Regulierungsstandards erfüllt.
DieDruck-Fit (ohne Lötung)Diese Technologie ermöglicht eine sichere mechanische und elektrische Verbindung zum PCB ohne die thermische Belastung des Lötens.Dies vereinfacht den Montageprozess und verbessert die langfristige Haltbarkeit bei starken Vibrationen.
Mit einem breiten Betriebstemperaturbereich von-55°C bis 105°C, ist diese Baugruppe für extreme Umgebungen ausgelegt, von gekühlten Rechenzentren bis hin zu industriellen Kommunikationstürmen.
DieBehälter mit KäfigDas Design reduziert die Anzahl der Teile und die Montagezeit und bietet eine "Drop-in"-Lösung für Ingenieure, die eine 2-Port-SFP-Matrixkonfiguration suchen.
Die1658391-2 2x1 SFP-Käfigmontageist eine kompakte, robuste und effiziente LösungSFP-Käfigeinheit mit integriertem Steckverbinder. mit seinemAufgestapelte 2x1-Konfiguration, durchlöchrige, rechteckige Montage, EMI-Federstütze und Standardprofil, bietet es eine zuverlässige Wahl für Netzwerksysteme mit hoher Dichte.
Es wird inSFP-aufsteckbare E/A-Anwendungenwenn eine kompakte, zuverlässige Käfig- und Verbindungslösung für Netzwerk- und Kommunikationsgeräte erforderlich ist.
Ja, dieser Teil verwendetDurchlöcher-Pressen-Fit-Abschlussfür eine sichere PCB-Festung.
Die maximal unterstützte Datenrate beträgt4 Gb/s.
Ja, es zeigtinterne/externe EMI-Federzur Unterstützung der Eindämmung elektromagnetischer Störungen.
Der Betriebstemperaturbereich beträgt-55°C bis 105°C, so dass es für anspruchsvolle Umgebungen geeignet ist.
Die 1658391-2 2x1 SFP-Käfigmontage ist eine kompakte, robuste und effiziente Lösung für Designer, die eine pressfähige SFP-Käfigmontage mit integriertem Stecker suchen.mit einer Breite von mehr als 20 mm,, EMI-Federunterstützung und Standardprofil, bietet es eine zuverlässige Wahl für Netzwerke mit hoher Dichte.
