2227302-1 4Gb/S SFP-Käfig-Einzelstück-Press-Fit-Anschluss

Die2227302-1 SFP-Käfigist einmit einem einzigen Port 1x1 SFP-KäfiganschlussSie ist für kompakte, zuverlässige Netzwerk-Hardware ausgelegt.Druck-Fit-Durch-Loch-FestungundMaterial für Käfige aus rostfreiem Stahl, unterstützt dieser SFP-Käfig eine sichere PCB-Integration, einen starken EMI-Schutz und eine stabile mechanische Leistung in anspruchsvollen Systemumgebungen.

Mit einemmaximale Datenrate von 4 Gb/s, ist der Käfig 2227302-1 für Anwendungen geeignet, die eine zuverlässige Aufbewahrung des optischen Moduls, eine effiziente Abschirmung und Kompatibilität mitSFP-konforme TransceiverEs ist...keine LeuchtröhreDie Konfiguration macht es zu einer einfachen Wahl für Konstruktionen, die keine integrierten optischen Anzeigekanäle erfordern.

Technische Spezifikationen für SFP-Käfig 2227302-1

1. Physische Konfiguration

2. Leistung und Umwelt

Eigenschaften des 2227302-1 Press-Fit-SFP-Käfigs

1. Kompakt 1x1 Port-Konfiguration: Die 2227302-1 ist einSFP-Käfig mit einem einzigen PortDie kompakte Ausstattung macht sie zu einer ausgezeichneten Wahl für Systeme, bei denen die PCB-Einrichtung begrenzt ist.

2. Press-Fit Through-Hole Montage: Dieser Käfig verwendet eineDruck-Fit-Durch-Loch-PCB-FestungDie Installation von Pressfit unterstützt auch zuverlässige Fertigungsvorgänge bei der Großserienproduktion.

3- Edelstahlkonstruktion: Der Käfig besteht aus0.25 mm dickes EdelstahlDas Material trägt dazu bei, die Stabilität der Steckverbinder zu erhalten und gleichzeitig die EMI-Schutzleistung zu unterstützen.

4. EMI-geschützte Struktur:Die Konstruktion umfaßtinterne und externe EMI-Federzur Verringerung elektromagnetischer Störungen und zur Verbesserung der Signalintegrität in sensiblen Netzwerkanwendungen beitragen.

5. SFP MSA Compliance: Der Käfig ist so konzipiert, dassmit SFP-MSA-konformen Transceivern, so dass es für Standard-SFP-basierte Plattformdesigns geeignet ist.

6. Keine Leuchtleitung: Diese Version ist mitgeliefertohne Lichtrohr, die sich ideal für Anwendungen eignet, bei denen alternative LED-Arrangements verwendet werden oder keine integrierten optischen Indikatoren erforderlich sind.

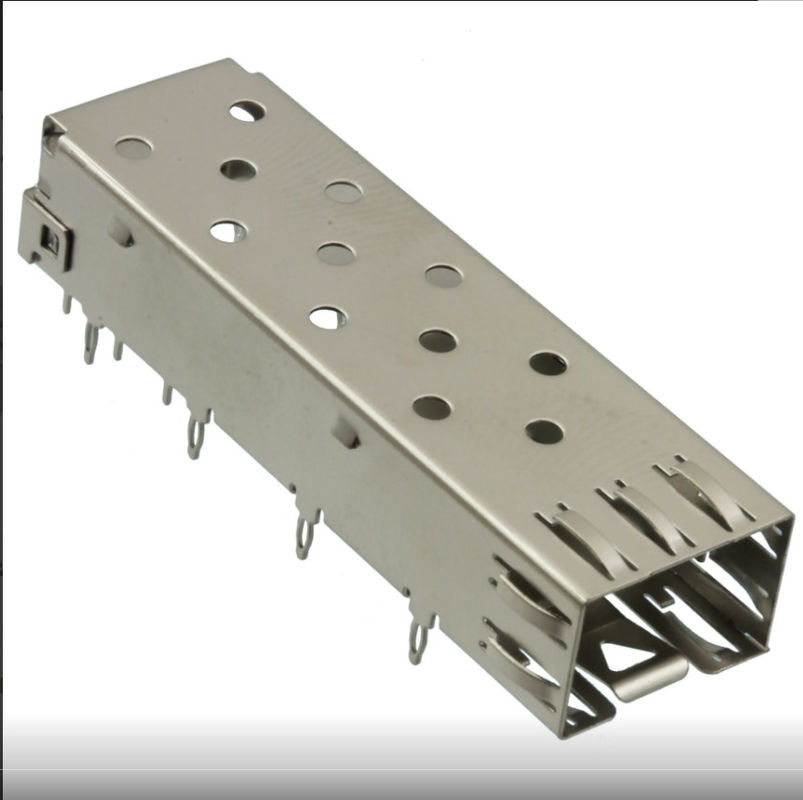

2227302-1 EinzelstückZeichnung des SFP-Käfigs

PCB-Konstruktions- und Integrationsanforderungen:

Um eine optimale Leistung und mechanische Passform zu gewährleisten, werden folgende PCB-Spezifikationen empfohlen:

• Mindestdicke der PCB (einseitig):1.50 mm
• Mindestdicke der PCB (zweiseitig):30,00 mm
• Gezielt:Integrierte Pads und Durchgänge sind für den Chassis-Ground erforderlich, um die EMI-Eindämmung zu gewährleisten.
• ESD-Schutz:Versandt in spezieller Verpackung mit ESD-Trägern, um Schäden an den Bauteilen während des Transports und der Handhabung zu verhindern.

Mechanische und Montageaufzeichnungen

Der 2227302-1 SFP-Käfig ist für eine zuverlässige Montage auf Plattenebene und eine langfristige Verwendung konzipiert.

• Der Käfig besteht aus0.25 mm dickes Edelstahl
• Das Ende istmit einer Breite von nicht mehr als 15 mm
• Nicht beschichtete Kanten sind zulässig
• Die Pads und Vias sind alsBoden des Fahrwerks
• Der Käfig unterstütztDurchlöseinrichtung mit Pressfit
• Die empfohlene PCB-Dicke beträgt1.5 mm
• Die Mindestdicke der Platte beträgt1.50 mm für einseitige Plattenund30,00 mm für doppelseitige Platten

Diese Details machen den Käfig für Systeme, bei denen sowohl die elektrische Erdung als auch die mechanische Zuverlässigkeit wichtig sind, sehr geeignet.

Häufig gestellte Fragen zu 2227302-1 SFP-Käfig

Die2227302-1 SFP-Käfigist ein kompakter, prassfähiger SFP-Käfiganschluss mit einem einzigen Port, der für zuverlässige Hochleistungsnetzanwendungen entwickelt wurde.Bauten aus Edelstahl,EMI-Schutz,mit einer Breite von nicht mehr als 15 mm,, undKompatibilität mit SFP MSA, bietet es eine solide mechanische und elektrische Grundlage für die Integration optischer Module.

Wenn Ihr Projekt eine1x1 SFP-Käfiganschlussmit einem sauberen, platzsparenden Design und zuverlässiger Leistung auf Board-Ebene2227302-1 SFP-Käfigist eine starke Wahl.

1- Wofür wird der 2227302-1 SFP Cage verwendet?

Der 2227302-1 SFP-Cage dient als mechanische Schnittstelle fürSFP-Transceiverin Netzwerk- und Kommunikationsgeräten.

2. Ist der 2227302-1 SFP-Cage mit Standard-SFP-Modulen kompatibel?

Ja, es ist so konzipiert,mit SFP-MSA-konformen Transceivern.

3- Gehört zu diesem SFP-Käfig ein Lichtrohr?

Nein, diese Version ist alsohne Lichtrohr.

4Was ist die maximale Datenrate?

Der Käfig unterstützt einemaximale Datenrate von 4 Gb/s.

5Welche Dicke ist für PCBs empfohlen?

Die empfohlene PCB-Dicke beträgt1.5 mm.
