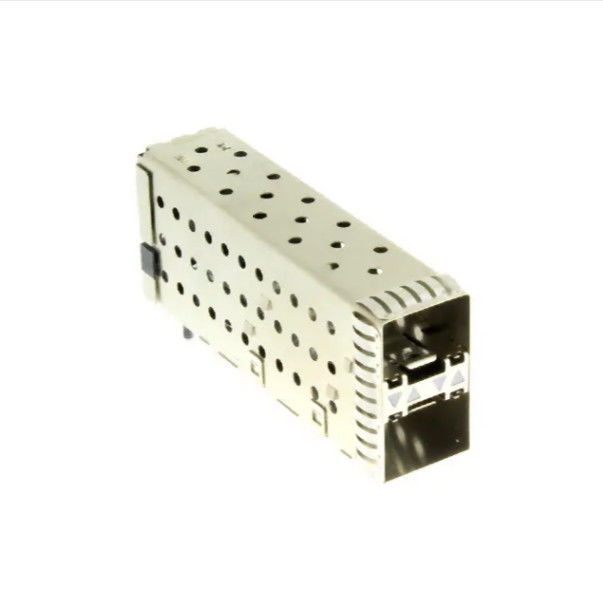

1-2007492-5 2x1 gestapelte SFP+ Käfigmontage durch Lochpresse-Fit

Die1-2007492-5ist einSFP+-Käfigmontage mit integriertem Steckerfür hochdichte steckbare I/O-Anwendungen, die zuverlässige Signalleistung, starke EMI-Einbindung und langlebige PCB-Bestellung erfordern.2 x 1 Port-Matrix,Durchlöcher-Pressen-Fit-Abschluss, undEMI-ErhöhungDiese Käfigmontage ist für kompakte Netzwerk- und Kommunikationsgeräte gebaut, bei denen mechanische Stabilität und Signalintegrität wichtig sind.

Dieses Modell verfügt über eineNickel-Silberkäfig,interne/externe EMI-Feder, und einemit Lichtrohr, so daß es eine praktische Wahl für Ingenieure ist, die fortschrittliche Anschlusssysteme auf Bordebene entwerfen.breiter Betriebstemperaturbereich von -55 °C bis 105 °CSie unterstützt auch anspruchsvolle Industrie- und Netzwerkumgebungen.

1-2007492-5 2x1 SFP+ Käfig Schlüsselmerkmale

• Hohe Hafendichte:Die 2x1 gestapelte Matrix-Konfiguration bietet zwei Ports in einer kompakten Fussabdrücke.
• Hochgeschwindigkeitsleistung:Optimiert für Datenraten bis zu16 Gb/s.
• Integriertes Design:Kommt mit einem integrierten 40-Position-Anschluss und enthaltenLeuchtenfür klare Statussignale.
• Erweiterte EMI-Schutzvorrichtung:Es verfügt sowohl über interne als auch externe EMI-Flügel, um die Signalreinheit zu gewährleisten und strenge elektromagnetische Störstandards zu erfüllen.
• Robuste Konstruktion:Hergestellt aus Nickel Silber mit Gold- oder Goldflash über Palladium-Nickelplattierung für maximale Leitfähigkeit und Korrosionsbeständigkeit.

- Ich weiß.

Technische Spezifikationen 1-2007492-5 SFP+ Käfigmontage

1-2007492-5 Zeichnung des Käfigs SFP+

1-2007492-5 Mechanische und Materialdetails

• Material des Käfigs:Nickel Silber (ausgezeichnete thermische und EMI-Eigenschaften).
• Kontakt-Paarungsbereich:Gold oder Gold Flash über Palladium Nickel (0,76 μm Dicke).
• Schwanzplattierung:Zinn über Nickel.
• Längen der Schließungsposten:3 Millimeter.
• Lichtrohr enthalten:- Ja, das ist es.

Typische Anwendungen von gestapelten SFP+-Käfigen

Der 1-2007492-5 ist ideal für "EMI Enhanced"-Anwendungen geeignet, die eine Hochgeschwindigkeitssignalübertragung erfordern, einschließlich:

• Schalter und Router
• Speicherbereichsnetze (SAN)
• Netzwerk-Schnittstellenkarten (NIC)
• Hochleistungsrechner (HPC)
• Telekommunikationsbasisstationen

Konstruktions- und Leistungsnachweise für 1-2007492-5 SFP+ Käfig mit Lichtrohr

DieHöchstdatenrate von 16 Gb/sDie Anwendungen, die für die Anwendungen mit SFP+ geeignet sind, die zuverlässige Hochgeschwindigkeitsleistung benötigen.Betriebsbereich von -55 bis 105 °CDie Anwendungsmöglichkeiten für dieNickel-Silber Käfigmaterialträgt zu einer dauerhaften mechanischen Struktur bei.

Die0.8 mm MittellinieundLayout in 40 PositionenFür Teams, die sich mit der Anpassung des Gehäuses, der Signalvermittlung und der EMI-Steuerung befassen,Diese Details sind genauso wichtig wie die elektrischen Spezifikationen.

Häufig gestellte Fragen zu 1-2007492-5 Press-Fit SFP+-Käfig

Die1-2007492-5 2x1 gestapelter SFP+-Käfigist eine kompakte, EMI-bewusste, pressenfähige Käfigmontage, die für zuverlässige Hochgeschwindigkeitsverbindungen ausgelegt ist. Mit integrierter Steckverbinderkonstruktion, robusten mechanischen Eigenschaften,und einen breiten Betriebstemperaturbereich, ist eine praktische Wahl für Ingenieure, die Dichte-Netzwerk- und Kommunikationsgeräte bauen.

1Was ist das für ein 2007492-5?

Die1-2007492-5ist ein2x1 gestapelte SFP+-Käfigeinheit mit integriertem Steckverbinderfür Hochgeschwindigkeits-E/A-Anwendungen ausgelegt.

2Welche Datenrate unterstützt dieser SFP+-Käfig?

Die maximale Datenrate ist:16 Gb/s.

3Wie wird der Käfig an das PCB angebracht?

Es verwendetDurchlöcher-Pressen-Fit-Abschluss.

4Ist dieser Käfig für EMI-empfindliche Konstruktionen geeignet?

Ja, es ist spezifiziert alsEMI-Erhöhungund umfasstinterne/externe EMI-Feder.

5- Gehört dieser Teil zu einer Leuchtleitung?

Ja, die SpezifikationslistenMit Lightpipe: Ja.
