Produkt-Details
Herkunftsort: CHINA
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: JT7-1119NL
Dokument: LPJK9093AONL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.5-$2.3
Verpackung Informationen: BEHÄLTER
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 500.000/Monat
Teilenummer: |
JT7-1119NL |
Kompatibles P/N: |
LPJK9093AONL |
Produkttyp: |
10GBASE-T RJ45 MagJack |
Portkonfiguration: |
1×1 Einzelport |
Montageart: |
Durch Loch (THT) |
Poe -Fähigkeit: |
4-paariges PoE, 90 W |
Isolationsspannung: |
2250 VDC |
Kontaktbeschichtung: |
50µ" Gold |
Teilenummer: |
JT7-1119NL |
Kompatibles P/N: |
LPJK9093AONL |
Produkttyp: |
10GBASE-T RJ45 MagJack |
Portkonfiguration: |
1×1 Einzelport |
Montageart: |
Durch Loch (THT) |
Poe -Fähigkeit: |
4-paariges PoE, 90 W |
Isolationsspannung: |
2250 VDC |
Kontaktbeschichtung: |
50µ" Gold |

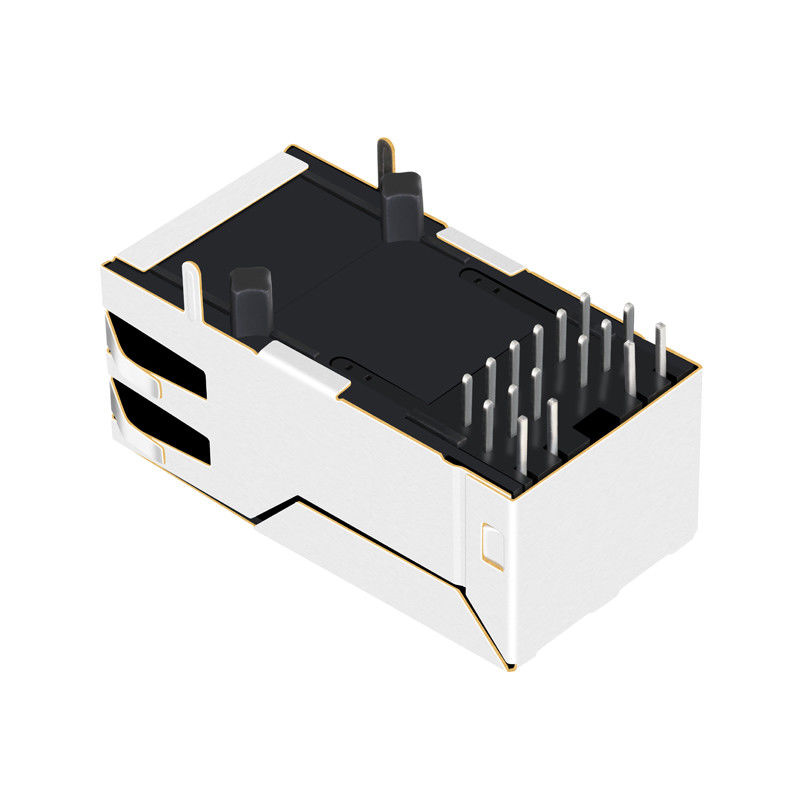

JT7-1119NL ist ein 1x1 10GBASE-T RJ45-Anschluss mit integrierter Magnetik, 90-W-4-Paar-PoE-Unterstützung, 2250-V-Isolierung, grünen/gelben und grünen LEDs und IEEE 802.3-Konformität. Ideal für Switches, Server, Industrial Ethernet und PoE-Netzwerkgeräte.
Der JT7-1119NL von Pulse Electronics ist ein hochwertiger, leistungsstarker 10GBASE-T RJ45-Stecker, der für Netzwerkgeräte der nächsten Generation entwickelt wurde. Mit einer 1x1-Single-Port-Konfiguration, integrierten Magneten und robusten 4-Paar-90-W-PoE-Funktionen ist dieser THT-Steckverbinder (Side-Entry Through-Hole Technology) so konzipiert, dass er die strengen Anforderungen der IEEE 802.3-Spezifikationen erfüllt. Mit hervorragender EMI-Abschirmung, 50 µ"-Goldkontaktbeschichtung für maximale Haltbarkeit und einer kompakten rechtwinkligen Grundfläche ist der JT7-1119NL die ideale Lösung für Hochgeschwindigkeitsserver, Switches, Router und Basisstationen.
Der JT7-1119NL unterstützt moderne Power-over-Ethernet-Bereitstellungen, die eine deutlich höhere Stromversorgung erfordern als herkömmliche PoE-Lösungen.
| Parameter | Wert |
| PoE-Typ | 4-Paar-PoE |
| Maximale Leistung | 90W |
| Dauerstrom | 900 mA pro Paar |
| Stoßstrom | 1A pro Paar für 75 ms |
| Kategorie | Spezifikation | Einzelheiten |
|---|---|---|
| Allgemein und mechanisch | Teilenummer | JT7-1119NL |
| Anzahl der Ports | 1x1 (Einzelanschluss) | |
| Geschwindigkeit | 10GBASE-T | |
| Pakettyp | THT (Through-Hole-Technologie) | |
| PCB-Montagewinkel | Seitlicher Eingang (rechter Winkel) | |
| Verriegelungsausrichtung | Einrasten | |
| Abmessungen (L × B × H) | 34,29 mm × 16,51 mm × 13,33 mm (1,350" × 0,650" × 0,525") | |
| Stiftlänge | 3,43 mm (.135") | |
| Panel-Ausschnitt | 17,27 mm × 13,72 mm (0,680 Zoll × 0,540 Zoll) | |
| Elektrische Eigenschaften | Windungsverhältnis | 1:1 (1,00 ± 2 %) |
| Induktivität (OCL) | 120 µH MIN @ 100 kHz, 100 mV | |
| PoE-Bewertung | 4-Pair-PoE, 90 W (max. 900 mA Dauerstrom pro Twisted-Pair) | |
| Eingabe-Ausgabe-Isolierung | 2250 VDC MIN @ 60 Sekunden | |
| Einfügedämpfung | -3,0 dB MAX bei 100 kHz; -2,0 dB MAX (-1,4 dB TYP) bei 1~400 MHz |
|
| Rückflussdämpfung (Z OUT = 100 OHM ± 1 %) | -22 dB MIN. bei 1~100 MHz; -22 + 20,75×LOG(f/100) dB MIN bei 100~500 MHz |
|
| Übersprechen (benachbarte Kanäle) | -28 dB MINDESTENS (1~100 MHz) -19 dB MINDESTENS (100~500 MHz) |
|
| Gleichtaktunterdrückungsverhältnis (CMRR) | -26 dB MIN. bei 100–500 MHz | |
| Materialien und Beschichtung | Beschichtung des Kontaktsteckbereichs | 50 µ'' Gold (Au) über 50 µ'' MIN Nickel (Ni) Unterplatte |
| Lötfahnenbeschichtung | 200–500 µ'' 100 % mattes Zinn | |
| Kontakte Basismaterial | Phosphorbronze | |
| Kunststoffgehäuse | Thermoplastisches Material, Entflammbarkeitsklasse UL 94V-0 | |
| Metallschild | Kupferlegierung mit Nickelbeschichtung | |
| LED-Konfiguration | Linke LED | Zweifarbig Grün/Gelb (565–575 nm / 585–595 nm) |
| Rechte LED | Einfarbiges Grün (568 nm) | |
| Durchlassspannung (VF) | 2,1 V ~ 2,7 V bei 20 mA | |
| Verlustleistung (Pd) | 105 mW MAX (links) / 68 mW MAX (rechts) | |
| Umwelt & Löten | Betriebstemperatur | 0°C bis +70°C |
| Lagertemperatur | -20°C bis +125°C | |
| RoHS-Status | JA, RoHS-6-konform | |
| Lötbarkeit (J-STD-002) | Entspricht dem Tauch- und Blicktest bei 245 °C | |
| Wellenlöten (J-STD-075) | W2, maximal 270 °C durch Wellenlöten | |
| Feuchtigkeitsempfindlichkeit (J-STD-020) |
Stufe 1 (MSL 1 – Nicht feuchtigkeitsempfindlich) |
Der 90-W-PoE-RJ45-Anschluss JT7-1119NL verfügt über integrierte Status-LEDs für eine vereinfachte Netzwerkdiagnose.
| LED-Position | Farbe | Typische Funktion |
| Linke LED | Grün | Linkaktivität |
| Linke LED | Gelb | Geschwindigkeit/Status |
| Rechte LED | Grün | Strom-/Verbindungsstatus |
| Parameter | Grün (Links) | Gelb (Links) | Grün (rechts) |
| Wellenlänge | 565-575 nm | 585-595 nm | 568 nm |
| Maximale Verlustleistung | 105 mW | 105 mW | 68 mW |
| Spitzendurchlassstrom | 140mA | 140mA | 150mA |
| Durchlassspannung bei 20 mA | 2,2-2,5V | 2,1–2,5 V |
2,2-2,7V |
Der JT7-1119NL entspricht:
| Parameter | Wert |
| Betriebstemperatur | 0°C bis +70°C |
| Lagertemperatur | -20°C bis +125°C |
| Feuchtigkeitsempfindlichkeit | Stufe 1 |
| Wellenlöttemperatur | Bis 270°C |
Auf der Suche nach einem zuverlässigen10GBASE-T RJ45-Anschluss mit integrierter Magnetik und 90-W-PoE-Unterstützung?
Der JT7-1119NL bietet hervorragende Signalintegrität, robusten Isolationsschutz und bewährte Ethernet-Leistung für anspruchsvolle Netzwerkanwendungen. Kontaktieren Sie noch heute unser Engineering- und Vertriebsteam für Preise, Muster, Datenblätter, PCB-Empfehlungen und Unterstützung bei der Serienproduktion.
JT7-1119NL ist ein Single-Port-10GBASE-T-RJ45-Anschluss mit integrierten Magneten, der für Hochgeschwindigkeits-Ethernet-Netzwerkgeräte entwickelt wurde, die 10-Gigabit-Leistung und PoE-Unterstützung erfordern.
Ja. Der Stecker unterstützt 4-Paar-PoE mit einer Leistungsabgabe von bis zu 90 W und ist somit für PoE++-Anwendungen geeignet.
Das integrierte Magnetmodul stellt für 60 Sekunden eine minimale Isolationsspannung von 2250 VDC bereit.
Ja. Das Produkt entspricht vollständig den RoHS-6-Umweltanforderungen.
Es wird häufig in Switches, Routern, Access Points, industriellen Ethernet-Geräten, Überwachungssystemen und anderen 10-Gigabit-Netzwerkgeräten eingesetzt.
