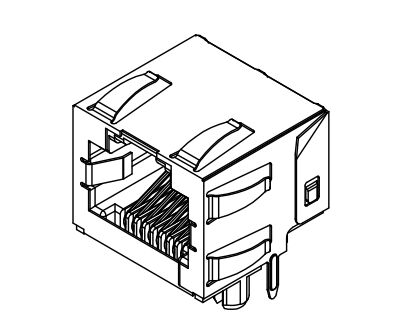

44620-0002 abgeschirmter RJ45-Modulanschluss mit RJ-11-Keypout-Feature

Die44620-0002ist eine leistungsstarke, ein-Port- (1x1) umgekehrte modulare Steckdose, die für Netzwerk- und Telekommunikationsanwendungen mit hoher Dichte ausgelegt ist.Dieser geschützte Steckverbinder ist mit einer geringen, rechteckigen Ausrichtung für Langlebigkeit und höhere Signalintegrität in kompakten Umgebungen ausgelegt.

Es ist herausragend.RJ-11-Verschließungsmerkmalbietet einen mechanischen Schutz, der das versehentliche Einsetzen kleinerer RJ-11 oder RJ-12 Stecker verhindert, die die Außenstifte der RJ-45-Schnittstelle beschädigen könnten.

Eigenschaften eines RJ45-Anschlusses ohne Magnet:

Die Shielded 8P8C RJ45 Female Connectors sind zuverlässige Komponenten für die Netzwerkverbindung.Ohne LED ist für Geräte geeignet, die keine visuelle Statusanzeige benötigenDieser abgeschirmte RJ45-Anschluss entspricht den RoHS- und Umweltverträglichkeitsvorschriften.

• Umgekehrte Konstruktion (Oberschloss): Optimiert den PCB-Bereich und vereinfacht das Kabelmanagement in engen Gehäusen.
• Integrierte Abschirmung: verfügt über einen Messingschild mit Panel-Ground-Tabs, um einen hervorragenden EMI-Schutz und eine gute Erdung zu bieten.
• RJ-11 Schutzwinkel: Die mechanische Konstruktion verhindert speziell Schäden durch unsachgemäßes Einführen des Steckers.
• Überlegene Materialqualität: mit hochtemperaturfähigen, glasgefüllten Nylon- (UL 94V-0) und hochleitfähigen Phosphorbronzendungen gebaut.
• Zuverlässiges Plattieren: 50 Mikroinchen (1,27 $mu$m) ausgewählter Goldbeschichtung im Kontaktbereich sorgen für eine langfristige Paarungsdauer von bis zu 500 Zyklen.

44620-0002 RJ45 ohne Magnet

Physikalische und mechanische

Elektrische Spezifikationen

Spezifikationen für Löter und Umwelt

44620-0002 RJ45 Datenblatt:

RJ45 Modular JackKonformität und Normen

• FCC-Regelung:Entspricht der FCC Teil 68.5 für modulare Steckdosen.
• Kosmetische Normen:Entspricht den Anforderungen der Klasse B der Norm PS-45499-002.
• Spezifikation des Produkts:PS-43860-003.
• Entflammbarkeit:UL 94V-0-Klassifiziert.

Molex 44620-0002 RJ-45 Umgekehrter Modular Jack

1. Allgemeiner Produktüberblick

F1: Was ist das "RJ-11 Keepout Feature"?

Dies ist ein mechanisches Design, das das versehentliche Einführen eines RJ-11 Steckers in die RJ-45 Steckdose verhindert und die empfindlichen äußeren Pins vor Beschädigungen schützt.

F2: Was bedeutet "umgekehrt" für diesen Stecker?

Der Anschluss ist auf der Oberseite ausgerichtet, wobei der Schließvorhang des Kabels nach oben gerichtet ist, wenn der Stecker auf der Leiterplatte montiert wird.

F3: Ist dieser Steckverbinder abgeschirmt?

Es enthält einen Messingschild für den EMI-Schutz und Boden-Tabs.

2Material und Bauqualität

F1: Welche Materialien werden verwendet?

• Gehäuse: schwarz, glasgefüllt aus Nylon (PA), UL 94V-0
• Endgeräte: Hochleistungs-Phosphorbronz
• Schild: Dauerhaftes Messing

F2: Was sind die Spezifikationen für die Beschichtung?

• Kontaktbereich: Min 50 μin (1,27 μm) Gold
• PC Schwanzfläche: Min 100 μin (2,54 μm) Zinn
• Unterplatte: Min 50 μin (1,27 μm) Nickel
• Schild: 100 μin (2,54 μm) Nickel über 50 μin (1,27 μm) Kupferunterplatte

3. Technische Spezifikationen & Fußabdruck

F1: Wie hoch ist der Jack?

Niedrigprofilhöhe: 13,46 mm (.530")

F2: Welche Dicke wird als PCB empfohlen?

10,57 mm (0,062")

F3: Welche Toleranzen für den Durchmesser von Bohrungen für die PCB-Layout?

Typischer Durchmesser des Endloches: 0,89 ± 0,08 mm (0,035" ± 0,003")

4. Konformität und Normen

F1: Erfüllt dieser Jack die Vorschriften der FCC?

Ja, entspricht der FCC-Regelung Teil 68.5 für modulare Stecker.

F2: Was ist die kosmetische Spezifikation?

Entspricht den Anforderungen der Klasse B der kosmetischen Spezifikation PS-45499-002.

F3: Können diese Jacks gestapelt werden?

Die Seite-zu-Seite-Stackbarkeit wird für Versionen ohne Panel-Boden-Tabs unterstützt.

5Verpackung und Handhabung

F1: Wie ist der 44620-0002 verpackt?

Verpackt in thermoformed Trays nach Molex Spezifikation PK-43860-005.

F2: Was ist der Temperaturbereich für das Löten?

Widerstandsfähig gegen Wellenlöten bis zu 260°C.
