Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: S16-2019
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Teilenummer: |
LP2019ANL Kompatibel mit S16-2019 |
Kurvenverhältnis: |
1CT: 1CT |
Ethernet: |
10/100base-t |
Poe -Unterstützung: |
PoE+ |
Isolationsspannung: |
1500V |
Betriebstemperatur: |
- 40 bis + 85°C |
Teilenummer: |
LP2019ANL Kompatibel mit S16-2019 |
Kurvenverhältnis: |
1CT: 1CT |
Ethernet: |
10/100base-t |
Poe -Unterstützung: |
PoE+ |
Isolationsspannung: |
1500V |
Betriebstemperatur: |
- 40 bis + 85°C |

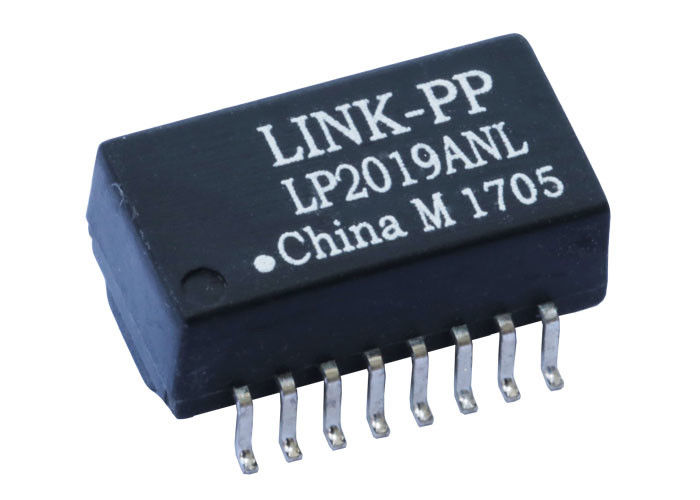

Der S16-2019 Ethernet Magnetik PoE Transformator ist ein Single-Port-LAN-Magnetikmodul, das für 10/100Base-T Ethernet-Schnittstellen entwickelt wurde. Er bietet Signalentkopplung, Impedanzanpassung und EMI-Unterdrückung zwischen dem Ethernet-PHY und dem RJ45-Anschluss.
Dieser Ethernet-Transformator wird häufig in Routern, Switches, IP-Kameras, VoIP-Telefonen und drahtlosen Zugangspunkten eingesetzt, insbesondere in Designs, die Power over Ethernet (PoE)-Fähigkeit zu gewährleisten.
Mit integrierten Magnetikkomponenten, die für Fast-Ethernet-Netzwerke optimiert sind, unterstützt der S16-2019 LAN-Transformator eine stabile Datenübertragung und erfüllt gleichzeitig die IEEE-Ethernet-Isolations- und Leistungsanforderungen.
Ingenieure integrieren diese Komponente üblicherweise in Ethernet-Hardware, um hohe Signalintegrität, elektromagnetische Verträglichkeit und zuverlässige Netzwerkkonnektivität zu gewährleisten.
|
Parameter |
Spezifikation |
Wert |
Einheit |
Bedingung |
|---|---|---|---|---|
|
Windungsverhältnis |
TX |
1CT:1CT |
- |
- |
|
Windungsverhältnis |
RX |
1CT:1CT |
- |
- |
|
Einfügedämpfung |
0.1-100MHz |
-1.0 |
dB |
MAX |
|
Rückflussdämpfung |
0.1-30MHz |
-18 |
dB |
MIN |
|
Rückflussdämpfung |
30-60MHz |
-13 |
dB |
MIN |
|
Rückflussdämpfung |
60-80MHz |
-12 |
dB |
MIN |
|
Nebensprechen |
0.1-100MHz |
-35 |
dB |
MIN |
|
DCMR (Differential-zu-Gleichtakt-Unterdrückung) |
30MHz |
-42 |
dB |
MIN |
|
DCMR |
60MHz |
-36 |
dB |
MIN |
|
DCMR |
100MHz |
-33 |
dB |
MIN |
|
CMRR (Gleichtaktunterdrückung) |
1-100MHz |
-40 |
dB |
TYP |
|
Induktivität (L) |
1-3, 6-8 |
350 |
µH |
MIN bei 100 kHz, 0,1 V, 8 mA DC |
|
DC-Widerstand (DCR) |
1-3, 6-8 |
0.9 |
OHM |
MAX |
|
Streuinduktivität (LK) |
1-3 (Verbindung: 16+14) |
0.5 |
µH |
MAX bei 100 kHz, 0,1 V |
|
Streuinduktivität (LK) |
6-8 (Verbindung: 11+9) |
0.5 |
µH |
MAX bei 100 kHz, 0,1 V |
|
Zwischenwicklungs-Kapazität (Cw/w) |
(1-3), (16-14) |
28 |
pF |
MAX bei 100 kHz, 0,1 V |
|
Zwischenwicklungs-Kapazität (Cw/w) |
(6-8), (11-9) |
28 |
pF |
MAX bei 100 kHz, 0,1 V |
|
Isolationsspannung |
- |
1500 |
V |
- |
|
Betriebstemperatur |
- |
-40 bis +85 |
°C |
- |
|
PoE-Strombelastbarkeit |
- |
350 |
mA |
- |
| Parameter | Wert |
|---|---|
| Gehäusetyp | Oberflächenmontage (SMD) |
| Pin-Anzahl | 16 Pins |
| Konstruktion | Offener Rahmen |
| Kernstruktur | 6 Kerne pro Port |
| Länge | ~12,7 mm |
| Breite | ~9,3 mm |
| Höhe | ~6,2 mm |
| Montagetyp | SMT |
Der kompakte SMD-Footprint ermöglicht es dem S16-2019 Magnetikmodul, in platzbeschränkte Ethernet-Gerätedesigns zu passen.
Das S16-2019 Ethernet-Magnetikmodul unterstützt Power over Ethernet (PoE)-Anwendungen, wodurch Netzwerkkabel sowohl Daten als auch elektrische Leistung übertragen können.
Kompatible PoE-Standards umfassen:
Dies macht den Transformator geeignet für Geräte wie:
Der S16-2019 Transformator-Modul wird zwischen dem Ethernet-PHY-Chip und dem RJ45-Anschluss platziert.
Typischer Signalpfad:
Seine Hauptfunktionen umfassen:
Der S16-2019 LAN-Transformator gehört zu einer gängigen Kategorie von 10/100Base-T Ethernet-Magnetikmodulen, und äquivalente Teile sind von mehreren Herstellern erhältlich.
Typische kompatible Modelle umfassen:
Diese Komponenten weisen eine ähnliche elektrische Leistung und Pin-Konfiguration für Ethernet-Schnittstellendesigns auf.
