Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: ARJM12A2-805-BA-EW2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.5-$3.5
Verpackung Informationen: BEHÄLTER
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 180K/Month
Teilenummer: |
ARJM12A2-805-BA-EW2 |
Massenproduktion: |
LPJxxxxxNL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
Basis-t 2.5G |
Montage-Art: |
Durch Loch |
Abschirmung: |
Abgeschirmt, EMS-Finger |
Teilenummer: |
ARJM12A2-805-BA-EW2 |
Massenproduktion: |
LPJxxxxxNL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
Basis-t 2.5G |
Montage-Art: |
Durch Loch |
Abschirmung: |
Abgeschirmt, EMS-Finger |
Entwerfen des Modells: RM5-1SSA9V1F
1 entworfen für Netzwerkschnittstellekartenanwendung.
2 entwarf, IEEE802.3u-Bedingung zu erfüllen.
3 verfügbar in allen Drehungsverhältnissen verwendet durch LAN ICmanufactures.
Einfachste magnetische Komponente 4, zum von androute auf PWB zu setzen.
5 Conserves PWB-Raum herabsetzend.
6Magnetics Rj45
Integrierter Magnetics 7 Rj45
8 LED optional, EMS-Finger optional

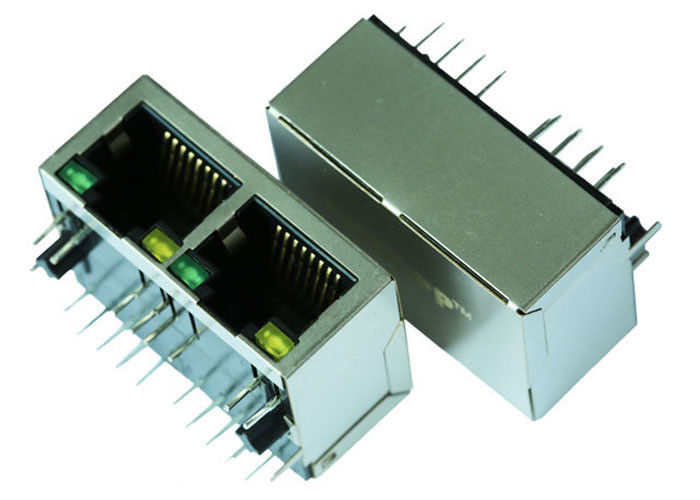

| 1x2 Verbindungsstück des Hafen-8P8C RJ45 Jack mit Basis-t 2.5G integrierte Magnetics, Gelb/Grün LED, Vorsprung unten, RoHS | |
| LINK-PP Teilnummer | LPJGxxxxNL |
| Abracon LLC-Teilnummer | ARJM12A2-805-BA-EW2 |
| Anwendung-Lan | ETHERNET (nicht PoE) |
| AutomDX | JA |
| Bst-Stromkreis | JA |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Kontakt-Steckbereich-Überzug | ““/15u/30u“ des GOLDES 6u |
| Kerne pro Hafen | 8 |
| Dioden | KEINE DIODEN |
| LED-Wahl | Gelb/Grün LED |
| Klinke | VORSPRUNG unten |
| Zahl von Häfen | 1X2 |
| PWB | FR4 |
| PWB-Berg-Winkel | SEITENeintritt |
| PWB, das Posten behält | T-POSTEN |
| Paket-Höhe (Zoll) | 0,535 |
| Paket-Höhe (Millimeter) | 13,60 |
| Paket-Länge (Zoll) | 0,839 |
| Paket-Länge (Millimeter) | 21,30 |
| Paket-Breite (Zoll) | 1,230 |
| Paket-Breite (Millimeter) | 31,24 |
| Pin-Art | THT-LÖTMITTEL |
| RoHS konform | YES-RoHS-5 MIT FÜHRUNG in der LÖTMITTEL-BEFREIUNG |
| Suche | JA |
| Schild EMS-Vorsprünge | Ohne |
| Geschwindigkeit | Basis-t 2.5G |
| Temperatur | -40°C | 85°C |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
Beschreibung
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Seiten-Eintritt (rechtwinklig)
2. Mechanisches Zubehör:
1) Jack-Konfiguration = 2 x 4
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) Hafen-Konfiguration = multi
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün/Gelb - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün, Gelb - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70
11.Hipot:
MINUTE 1500Vrms
Anwendungen für Terminalbenutzer
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
Wettbewerbsvorteil
1x4 rj-45 Lan-Hafen
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
Hauptkunde
Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......
Ems-Anwendung
Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
