Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: SM91502AL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Teilenummer: |
SM91502AL |
Kurvenverhältnis: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH min. bis 450 µH max. |
Arbeitsspannung: |
1000 VDC |
Hi-Pot (Isolation): |
4300 VDC (1 mA, 60 Sek.) |
Betriebstemperatur: |
-40 °C bis +125 °C |
Teilenummer: |
SM91502AL |
Kurvenverhältnis: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH min. bis 450 µH max. |
Arbeitsspannung: |
1000 VDC |
Hi-Pot (Isolation): |
4300 VDC (1 mA, 60 Sek.) |
Betriebstemperatur: |
-40 °C bis +125 °C |

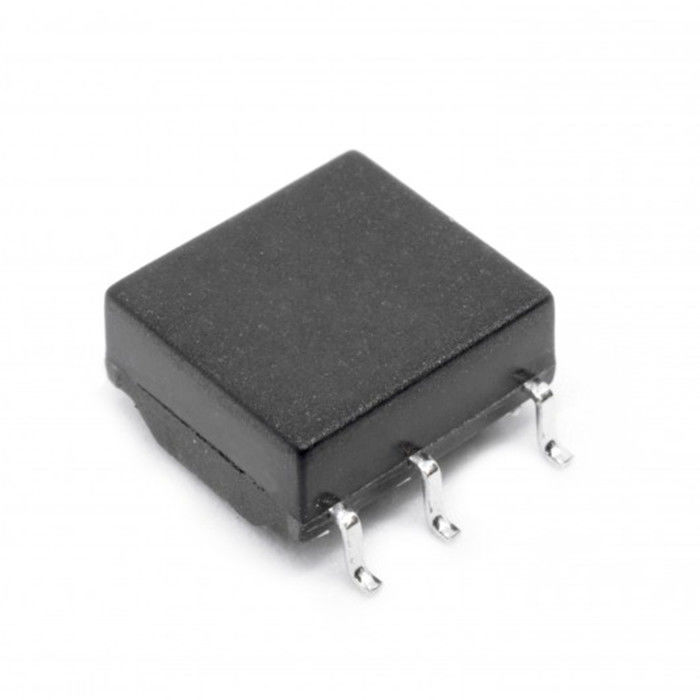

Das Bourns SM91502AL ist ein Einkanal-Isolations-Transformatormodul für Batteriemanagementsysteme (BMS) mit integriertem Gleichtaktunterdrückungsfilter für überlegene Rauschunterdrückung. Speziell entwickelt für die hohen Sicherheitsanforderungen von Elektrofahrzeugen (EV) und Energiespeichersystemen (ESS), unterstützt das SM91502AL serielle Daisy-Chain/IsoSPI™-Kommunikation. Mit einer Betriebsspannung von 1000 VDC und AEC-Q200-Konformität gewährleistet es robuste Signalintegrität und galvanische Trennung in den anspruchsvollsten Umgebungen.
Das SM91502AL ist eine praktische Wahl für die Isolierung der BMS-Kommunikation, da es elektrische Leistung mit produktionsreifer Zuverlässigkeit kombiniert. Seine Spezifikationen machen es für Systeme geeignet, die eine zuverlässige Signalübertragung und starke Isolationseigenschaften erfordern.
| Parameter | Spezifikation |
|---|---|
| Leerlaufinduktivität (OCL) | 150 µH min. / 450 µH max. |
| Testbedingung für OCL | 100 kHz, 0,1 V, -40 °C bis +125 °C |
| Streuinduktivität | 0,5 µH max. |
| Testbedingung für Streuinduktivität | 100 kHz, 0,1 V |
| DCR - Transformatorseite | 0,45 Ω max. |
| DCR - CM-Filterseite | 0,85 Ω max. |
| Windungsverhältnis | 1:1 ±2% |
| Einfügedämpfung | -0,25 dB max. @ 4 MHz |
| Rückflussdämpfung (Z out = 100 Ohm) | -22 dB min. @ 4 MHz |
| Gleichtaktunterdrückungsverhältnis | -35 dB min. @ 1–100 MHz |
| Gleichtaktunterdrückungsverhältnis | -28 dB min. @ 100–200 MHz |
| Hi-Pot (1 mA, 60 Sek.) | 4300 VDC |
| Betriebsspannung | 1000 VDC |
| Parameter | Spezifikation |
|---|---|
| Funktionale Isolierung | Ja |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Lagertemperaturbereich | -25 °C bis +85 °C |
| Feuchtigkeitsempfindlichkeitsstufe | 1 |
| ESD-Klassifizierung (HBM) | N/A |
| Verpackung | Tape & Reel |
| Rollenmenge | 800 Stk. / 13-Zoll-Rolle |
| Anschluss | Cu/Ni/Sn |
| Konformität | RoHS konform |
Der SM91502AL BMS-Transformator eignet sich gut für Designs, die Isolation und stabile Kommunikation innerhalb von Batteriemonitoring-Netzwerken erfordern. Häufige Anwendungen sind:
In einem Batteriemanagementsystem sind Signalintegrität und Sicherheit nicht verhandelbar. Das SM91502AL zeichnet sich durch funktionale Isolierung und einen weiten Betriebstemperaturbereich (-40 °C bis +125 °C) aus, was es für den Einsatz unter der Motorhaube im Automobilbereich geeignet macht. Seine geringe Streuinduktivität (0,5 µH max.) gewährleistet hohe Datenraten-Genauigkeit, während die hohe CMRR Ihr System vor Gleichtaktstörungen schützt, die von Hochleistungsumrichtern erzeugt werden.
Das SM91502AL ist ein BMS-Transformator, der in Kommunikations- und Isolationsschaltungen von Batteriemanagementsystemen verwendet wird, insbesondere in IsoSPI- und seriellen Daisy-Chain-Designs.
Ja. Das SM91502AL ist AEC-Q200-konform und somit für Anwendungen in Automobilqualität geeignet.
Die Betriebsspannung beträgt 1000 VDC.
Die Hi-Pot-Bewertung beträgt 4300 VDC für 60 Sekunden bei 1 mA.
Es unterstützt Referenzdesigns mit Analog Devices LTC6804-1 / LTC6811 und MC33771 / MC33772.
