Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 5631-S-K6-F-8C
Dokument: LPJE101CNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.05-$1.28
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4200K-PCS/Month
Produktname: |
Einzelnes Port-Verbindungsstück RJ45 |
Kabelnetz: |
Katze 5/5e |
Beendigungsstil: |
Durch Loch |
Geschlecht: |
RJ45 weiblich |
Beendigung: |
Lot |
Anwendung: |
Netzwerke, Telekommunikation, Signal |
Produktname: |
Einzelnes Port-Verbindungsstück RJ45 |
Kabelnetz: |
Katze 5/5e |
Beendigungsstil: |
Durch Loch |
Geschlecht: |
RJ45 weiblich |
Beendigung: |
Lot |
Anwendung: |
Netzwerke, Telekommunikation, Signal |

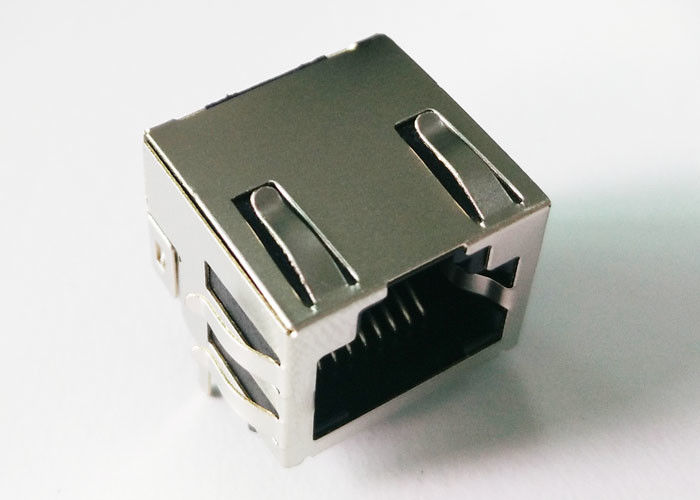

Der 5631-S-K6-F-8C geschirmte RJ45-Modularklinke (LINK-PP-Teilenummer LPJE101CNL) ist ein einportiger 8P8C RJ45-Buchsensteckverbinder ohne integrierte Magnetik, entwickelt für Ethernet-Netzwerkgeräte, die zuverlässige Signalintegrität und EMI-Abschirmung erfordern.
Dieser seitlich eingeführte geschirmte RJ45-Steckverbinder verfügt über EMI-Erdungsfinger, vergoldete Kontakte und THT-Lötmontage, wodurch er sich für hochzuverlässige Netzwerkgeräte wie Router, Switches und LAN-on-Motherboard-Designs eignet.
Der Steckverbinder unterstützt Standard-Ethernet-Schnittstellen und ist optimiert für Nicht-PoE-Netzwerkanwendungen, bei denen die Magnetik extern auf der Platine implementiert ist.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | LPJE101CNL |
| Alternative P/N | 5631-S-K6-F-8C |
| Steckverbindertyp | RJ45 Modularklinke |
| Portkonfiguration | 1 × 1 |
| Kontaktposition | 8P8C |
| Abschirmung | Geschirmt mit EMI-Fingern |
| Magnetik | Ohne integrierte Magnetik |
| LED | Keine LED |
| Montagetyp | Durchsteckmontage (THT) |
| PCB-Montagewinkel | Seiten-Einlass |
| Verriegelungsrichtung | Lasche nach oben |
| PCB-Haltesockel | T-Sockel |
| Kontaktbeschichtung | Gold 6µ"/15µ"/30µ" |
| Kontaktmaterial | Phosphorbronze |
| Isolationsmaterial | PBT |
| Entflammbarkeitsklasse | UL94-V0 |
| Steckzyklen | 500 |
| UL-Zertifizierung | E324776 |
| Abmessung | Zoll | mm |
|---|---|---|
| Länge | 0.620 | 15.75 |
| Breite | 0.640 | 16.25 |
| Höhe | 0.516 | 13.10 |
| Parameter | Spezifikation |
|---|---|
| Nennstrom | 1.5 A |
| Betriebsspannung | 120 VAC |
| Isolationswiderstand | ≥ 1000 MΩ |
| Kontaktwiderstand | ≤ 20 mΩ |
| Prüfspannung | 1000 VAC / 1 Minute |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | −40°C bis +85°C |
| Konformität | RoHS-konform |
| Lötprozess | JEDEC bleifreies Wellenlöten |
Der 5631-S-K6-F-8C geschirmte RJ45-Steckverbinder wird häufig in Ethernet-Netzwerk- und Kommunikationssystemen eingesetzt, darunter:
Der LINK-PP LPJE101CNL ist 100% kompatibel mit 5631-S-K6-F-8C, und bietet einen zuverlässigen Drop-in-Ersatz für bestehende Ethernet-Hardware-Designs, ohne dass PCB-Änderungen erforderlich sind.
LINK-PP bietet ein vollständiges Portfolio an RJ45-Steckverbindern, integrierten Magnetik-Buchsen (MagJack), LAN-Transformatoren und Hochgeschwindigkeits-Ethernet-Konnektivitätslösungen für Hersteller von Netzwerkgeräten weltweit.
