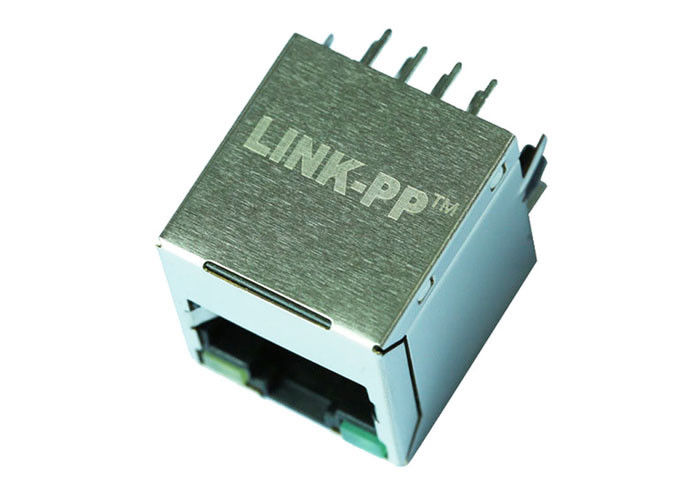

5-2301995-3 vertikales RJ45 Jack 10/100 BASE-TX magnetisches LPJD4012B47NL

Merkmale derRJ45 mit integriertem Magnetanschluss:

1. Verbindungsmaterial:

• Gehäuse: Lcp Schwarz Ul94 V-0
• Einfügen: Lcp Schwarz Ul94 V-0
• Schild: Messing
• Schildbeschichtung: Nickel
• Kontakt: Kupferlegierung
• Kontaktplattierung: Selektives Gold, Min. 0,76um (30μInch) im Kontaktbereich über Min. 1,27um (50uInch) Nickel
• Lötfederplattierung: 3,05um (120inches) Zinn über 1,27um (50inches) Nickel überall
• Schirmspinnplattierung: Nickel

2. RJ45 Hohlräumendimensionen entsprechen FCC Teil 68
3. Das Teil wird für das Rücklauflöten empfohlen Spitzenlöten: Temperatur max. +260'C, max. 10 s
4. Betriebstemperatur = -40°C bis +85°C
5. Lagertemperatur = -40'C bis +85°C
6. Jack-Konfiguration: 1 X1
Tab Richtung: TOP

5-2301995-3 Elektrische Spezifikationen:

1. Drehverhältnis @ 100 kHz:

• (P1~P3):(J1~J2) = 1:1±2%
• (P4~P6):(J3~J6) = 1:1±2%

2. PRIMARIERE INDUKTANZ: 350 μH MIN @ 100 kHz, 0,1 V 8 mA Gleichspannung
3- Gleichstromwiderstand: maximal 1,2 Ohms
4. INSERTION LOSS: 1-100MHz = -1.2dB maximal
5Rückkehrverluste:

• 1-30 MHz = -16 dB MIN.
• 30-60MHz = -16dB+20l0g ((f/30MHz) MIN.
• 60 bis 80 MHz = -10 dB MIN.

6. CROSS TALK: 1-100MHz = -30 dB MIN.
7. Verstärkung des allgemeinen Modus zum allgemeinen Modus: 1-100MHz = -30 dB MIN.
8. Isolierung: PHY von Seite zu Seite: 2250VDC

F1: Wie sind Ihre Verpackungsbedingungen?
A: Im Allgemeinen verpacken wir unsere Waren in neutralen weißen Kisten und braunen Kartons.
Wir können die Ware in Ihre Markenboxen packen, nachdem wir Ihre Genehmigungsbriefe bekommen haben.
Q4. Wie steht es mit Ihrer Lieferzeit?
A: Im Allgemeinen dauert es 10 bis 15 Tage nach Erhalt Ihrer Vorauszahlung. Die spezifische Lieferzeit hängt von den Artikeln und der Menge Ihrer Bestellung ab.
Q5. Können Sie nach den Proben produzieren?
A: Ja, wir können Ihre Muster oder technischen Zeichnungen produzieren.
F6: Was ist Ihre Musterpolitik?
A: Wir können die Probe liefern, wenn die fertigen Teile auf Lager sind, aber die Kunden müssen die Kurierkosten bezahlen.
F7: Testen Sie alle Ihre Waren vor der Lieferung?
A: Ja, wir haben 100% Test vor der Lieferung
