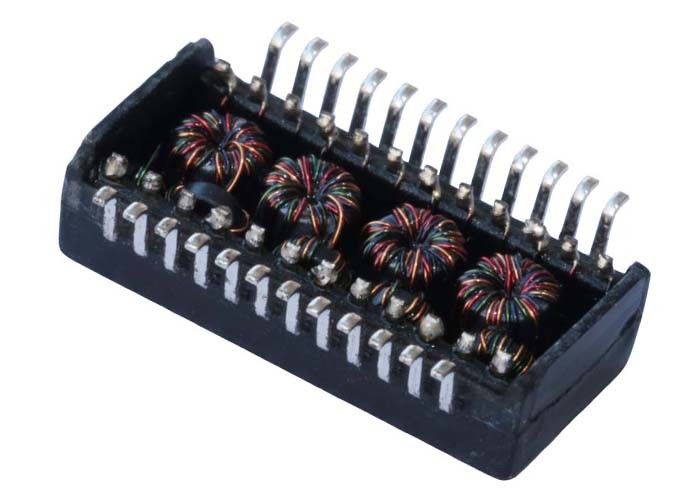

G5009CG Single Port SMT Gigabit Ethernet Magnetisches Kreuz LP82440ANL

G5009CG Gigabit-Ethernet-Magnetmodul Übersicht

G5009CG Ethernet-Transformatorist ein leistungsstarker1000BASE-T Gigabit Ethernet IsolationstransformatorEs bietet eine ausgezeichnete Signalintegrität, eine hohe Geräuschunterdrückung und eine robuste galvanische Isolierung.Gigabit-Ethernet-PHY-Entwürfein Switches, Routern, Netzwerk-Schnittstellenkarten und industriellen Kommunikationsgeräten.

Dieses Modell wird weit verbreitet alsgleichwertiger Ersatz für LP82440ANL, bietet eine vollständige IEEE 802.3ab-Konformität und stabile Leistung in kommerziellen und industriellen Temperaturbereichen.

Wesentliche Merkmale

✔ Einhaltung derIEEE 802.3ab 1000BASE-TStandard

✔1CT:1CT Drehverhältnis, optimiert für Gigabit PHYs

✔ AusgezeichnetEinsatzverlust, Rücklaufverlust und Überschallleistung

✔ HochIsolationsspannung von 1500 Vrmsfür die Systemsicherheit

✔Oberflächenanbau (SMT)Paket für die automatisierte Montage

✔ Weite Betriebstemperatur:-40°C bis +85°C

✔ Geeignet fürPoE-fähige Ethernet-Konzepte

G5009CG 1000Base-T Magnetikmodul Spezifikationen:

LP82440ANL (G5009CG) Transformator Zeichnung

LP82440ANL.pdf

Kompatibilitäts- und Konstruktionsanmerkungen

• Vollkompatibel mit dem MainstreamGigabit PHYsvon Broadcom, Marvell, Realtek, Microchip und ähnlichen Anbietern
• Optimiert fürKurzstrecken-PCB-Trace-Routingzwischen PHY und Magneten
• Es wird empfohlen, die Standard-Ethernet-Layoutrichtlinien für EMI und Optimierung von Rücklaufverlusten einzuhalten
• Kann verwendet werdenmit einer Breite von mehr als 20 mm,oder mit RJ45-Anschlüssen gekoppelt (nicht integrierte MagJack-Architekturen)

G5009CG 1000Base-T Magnetik Anwendungen:

• NIC (Netzwerk-Schnittstellenkarte): Verbessert die Leistung und Stabilität des Netzwerks.
• HUB:Bietet eine zuverlässige Ethernet-Verbindung für Netzwerkknotenpunkte.
• Schalter:Gewährleistet eine effiziente Datenübertragung in Netzwerk-Switches.
• Router:Unterstützt schnelle und sichere Verbindungen in Routern.
• PC-System:Verbessert die Netzwerkgeschwindigkeit und Zuverlässigkeit von PCs.
• Drucker:Ermöglicht Netzwerkdruck mit stabilen Verbindungen.
• Server:Gewährleistet eine schnelle Datenübertragung und Kommunikation in Serverumgebungen.
