Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: JXD2-0015NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.09-$1.85
Verpackung Informationen: Optional
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
P/N: |
JXD2-0015NL |
Datenrate: |
10/100/1000Base-T |
Primärinduktanz: |
≥350 μH (bei 100 kHz) |
Isolierung: |
≥2250 VDC |
LEDs: |
Links (Gelb), Rechts (Grün) |
Paketbreite: |
160,00 mm |
Paketlänge: |
16,82 mm |
Pakethöhe: |
16,90 mm |
P/N: |
JXD2-0015NL |
Datenrate: |
10/100/1000Base-T |
Primärinduktanz: |
≥350 μH (bei 100 kHz) |
Isolierung: |
≥2250 VDC |
LEDs: |
Links (Gelb), Rechts (Grün) |
Paketbreite: |
160,00 mm |
Paketlänge: |
16,82 mm |
Pakethöhe: |
16,90 mm |

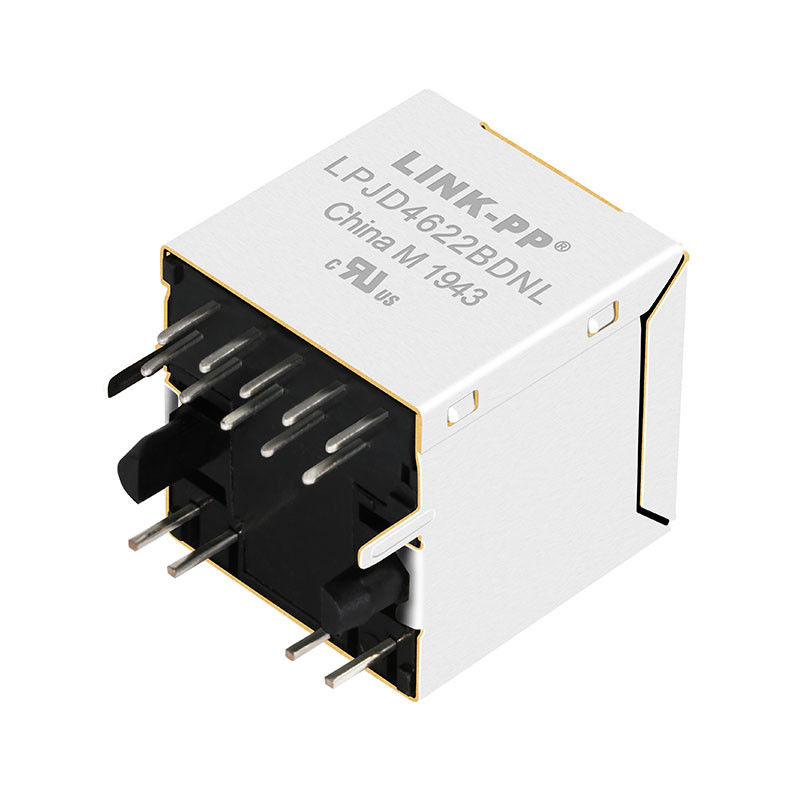

Der vertikale RJ45-Stecker JXD2-0015NL (LPJD4622BDNL) ist eine hochwertige, leistungsstarke Netzwerkschnittstelle, die für platzbeschränkte Top-Entry-PCB-Anwendungen entwickelt wurde. Diese 1-Port (1x1) Through-Hole (THT)-Buchse wurde für robuste Netzwerke entwickelt und integriert Gigabit-Magnetik zur Unterstützung von 10/100/1000 Base-T-Geschwindigkeiten mit AutoMDIX-Funktionen.
Der JXD2-0015NL ist für anspruchsvolle Umgebungen ausgelegt und verfügt über einen industriellen Betriebstemperaturbereich von **-40 °C bis +85 °C**, eine hochwertige 30-Mikrozoll-Goldkontaktbeschichtung und eine robuste Messingabschirmung. Es ist die ideale Wahl für Industrie-Router, IoT-Gateways, eingebettete Motherboards und Telekommunikationsgeräte.
| Kategorie | Parameter | Spezifikation |
|---|---|---|
| Mechanische und physikalische Eigenschaften | Teilenummer | JXD2-0015NL |
| Paket / Montage | Through-Hole-Technologie (THT), Top-Entry | |
| Abmessungen (B × L × H) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Gehäusematerial | Thermoplastisch, flammhemmend gemäß UL94 V-0 | |
| Schildmaterial | Messing mit Vernickelung | |
| Kontaktmaterial | Phosphorbronze | |
| Kontaktbeschichtung | Selektive Vergoldung, 30 μin min. | |
| Anzahl der Ports | 1 × 1 | |
| PoE-Bewertung | Nicht-PoE | |
| Elektrische und magnetische Eigenschaften | Ethernet-Standard | 10/100/1000Base-T, Auto-MDIX |
| Drehungsverhältnis (@100kHz) | 1:1 ±5 % (alle vier Paare) | |
| Primärinduktivität (OCL) | ≥350 μH bei 100 kHz, 0,1 V, 8 mA DC-Vorspannung | |
| Gleichstromwiderstand | ≤1,2 Ω | |
| Einfügedämpfung | 1–100 MHz: ≤ -1,0 dB100–125 MHz: ≤ -1,2 dB | |
| Rückflussverlust | 1–40 MHz: ≥ -16 dB, 40–60 MHz: ≥ -12 dB, 60–80 MHz: ≥ -10 dB, 80–100 MHz: ≥ -8 dB | |
| Übersprechen (1–100 MHz) | ≥ -30 dB | |
| Gleichtaktdämpfung (1–100 MHz) | ≥ -30 dB | |
| Isolationsspannung | 2250 VDC (PHY-Seite zur Leitungsseite) | |
| LED-Spezifikationen | Linke LED (J8-Seite) | Gelb |
| Wellenlänge | 590 nm | |
| Durchlassspannung | 2,1 V typ. / 2,5 V max. | |
| Rechte LED (J1-Seite) | Grün | |
| Wellenlänge | 565 nm | |
| Durchlassspannung | 2,2 V typ. / 2,4 V max. | |
| Testbedingung | 20 mA Vorwärtsstrom | |
| Umgebungs- und Lötgrenzwerte | Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -40°C bis +85°C | |
| Empfohlenes Wellenlöten | 260 °C Spitze, 10 Sekunden max. | |
| Compliance und Standards | RoHS-Konformität | Ja (RoHS-5) |
| Steckerstandard | FCC Part 68-konforme RJ45-Buchse | |
| Empfohlene Installation | Empfohlener Schalttafelausschnitt | ≥16,35 mm (B) × ≥17,20 mm (H) |
| PCB-Layout | Durchgangsloch-Footprint mit Abschirmlaschen und Sperrbereich |
Dieser vertikale RJ45-Stecker ist ideal für Ethernet-Anwendungen mit begrenztem Platzangebot. Zu den typischen Anwendungen gehören Industrie- und Verbrauchernetzwerkgeräte wie Mini-Switches, Router, IP-Kameras, Zugangspunkte und eingebettete Netzwerkmodule. Das Top-Entry-Design vereinfacht die Kabelführung in engen Gehäusen und robusten Platinen, während die integrierte Magnetik und Abschirmung eine hohe Signalqualität und EMI-Leistung gewährleisten. Es bietet eine professionelle, zuverlässige Schnittstelle für Gigabit-Ethernet in Server-, Router- und industrieller Steuerungshardware.
Vertikale RJ45-Anschlüsse (Top-Entry-RJ45-Buchsen) sind für PCB-Anwendungen konzipiert, bei denen der Platz begrenzt ist und das Ethernet-Kabel von oben eingesteckt wird. Diese Single-Port-Buchse integriert die Ethernet-Magnetik (1:1-Transformator) und zwei LEDs zur Statusanzeige und unterstützt IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet)-Netzwerke. Diese Steckverbinder werden häufig in kompakten Routern, Switches, Access Points und Industriesteuerungen verwendet, bei denen die Platinenfläche begrenzt ist, aber vertikaler Freiraum vorhanden ist. Das folgende Beispiel zeigt einen typischen vertikalen 8P8C RJ45-Stecker mit Ausrichtung von oben.
Der JXD2-0015NL ist ein vertikaler Single-Port-RJ45-Stecker mit integrierten Magneten, der für 10/100/1000Base-T-Ethernet-Anwendungen entwickelt wurde. Es wird häufig in Routern, Switches, Industriesteuerungen, Zugangspunkten und eingebetteten Netzwerkgeräten verwendet.
Ja. Dieser Anschluss unterstützt1000Base-T-Gigabit-Ethernetund ist auch für 10/100Base-T abwärtskompatible Anwendungen geeignet.
Ja. Der JXD2-0015NL verfügt über integrierte magnetische Komponenten, die dazu beitragen, das PCB-Design zu vereinfachen, die Signalintegrität zu verbessern und Ethernet-Isolationsanforderungen zu unterstützen.
Es nutztThrough-Hole-Technologie (THT)mit einemVertikaler Einstieg von obenAusrichtung, was es zu einer guten Wahl für kompakte Designs macht, bei denen das Kabel von oberhalb der Leiterplatte eingesteckt wird.
Ja. Der Stecker ist für ausgelegt10/100/1000Base-T mit Auto-MDIX, wodurch sich der Netzwerkport automatisch an Straight-Through- oder Crossover-Kabelverbindungen anpasst.
Dieser Anschluss beinhaltetDual-LEDs: Agelbe LED auf der J8-Seiteund agrüne LED auf der J1-Seite. Diese LEDs werden typischerweise zur Verbindungs- und Aktivitätsanzeige verwendet.
Nein. Das Produkt ist mit bewertetNicht-PoEDaher ist es nicht für Power-over-Ethernet-Anwendungen gedacht.
Der Betriebstemperaturbereich beträgt-40°C bis +85°C, wodurch es für industrielle und gewerbliche Umgebungen geeignet ist.
Der Kontaktsteckbereich ist plattiert30 Mikrozoll Gold, was zur Verbesserung der Leitfähigkeit und der langfristigen Kontaktzuverlässigkeit beiträgt.
Ja. Es istRoHS-konformund erfüllt die Umweltanforderungen für eine bleibeschränkte Herstellung.
Der Stecker misst16,00 mm (B) × 16,82 mm (L) × 16,90 mm (H)Dadurch ist es kompakt genug für platzsparende PCB-Layouts.
Es wird typischerweise auf Ethernet-fähigen Leiterplatten installiert, die eine erfordernVertikaler RJ45-Anschluss mit integrierter Magnetik und LED-Anzeigen, insbesondere in Netzwerk- und Industrieanlagen.
