Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: ALAN-508
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Produktname: |
ALAN-508 |
Anwendung: |
Lan-Ethernet (PoE) |
Port: |
1x1, einzeln, Gewohnheit |
Proben: |
Verfügbar |
Geschwindigkeit: |
10/100M |
Verpackung: |
Oberflächenmontage |
Produktname: |
ALAN-508 |
Anwendung: |
Lan-Ethernet (PoE) |
Port: |
1x1, einzeln, Gewohnheit |
Proben: |
Verfügbar |
Geschwindigkeit: |
10/100M |
Verpackung: |
Oberflächenmontage |
1. Anschlussart-Art: Oberflächenberg
2. 10/100 Basis-t TRANSFORMATOR Modul mit POE
3. Pin, zum kompatibles durch LINK-PP LPXXXNL festzustecken

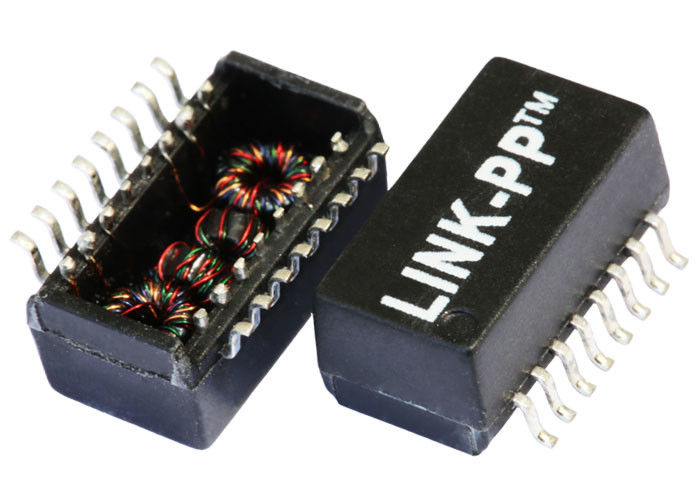

4. Lan-Isolierungs-Transformator ALAN-508
5. Maß: 12.70X7.15X6.35MM
6. Dateien: Pdf/Datenblatt/3D/IGS/Schritt /Stp
| Profil-Eigenschaft | Pb-freie Versammlung |
| Durchschnitt Stufenhöhe (die Ts maximal zu TP) | Maximum 3°C /second. |
| Heizen Sie vor - Temperatur-Minute (Tsminute) - Temperatur maximal (Ts maximal) -Time (Ts minimal zu den Ts maximal) |
|
| 150°C 200°C 60-180 Sekunden |
|
| Zeit oben aufrechterhalten: | |
| - Temperatur (TL) es-mal (tL) |
217°C 60-150 Sekunden |
| Spitzen-/Klassifikations-Temperatur (Tp) | 245±5°C |
| Zeit innerhalb 5°C der tatsächlichen Spitze | 20-40 Sekunden |
| Temperatur (tp) Rampen--Untenrate |
|
| 6°C /seconds maximal | |
| Zeit 25°C, Temperatur emporzuragen | 6 Minuten max. |
Beschreibung:
Modul 1X1 SMT 10/100M Transformator-RJ45 mit POE, Maß: 12.70X7.15X6.35MM
| Drehungs-Verhältnis (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Induktanz OCL | 350uH MIN/@ 100KHz, 0.1V, Neigung DC-8mA |
| Einfügungsdämpfung | -1.0dB MAX @ 1-65MHz |
| Rückflussdämpfung | -20dB MINUTE @ 1-10MHz |
| -16dB MINUTE @ 10-30MHz | |
| -12dB MINUTE @ 30-60MHz | |
| -10dB MINUTE @ 60-100MHz | |
| Quergespräch | -40dB MINUTE @ 1-30MHz |
| -35dB MINUTE @ 30-60MHz | |
| -30dB MINUTE @ 60-100MHz | |
| Gleichtakt-Ablehnung | -30dB MINUTE @ 1-50MHz |
| -20dB MINUTE @ 50-150MHz | |
| Hipot-Test | MINUTE 1500Vrms |
| Betriebstemperaturbereich | 0℃ ZU 70℃. /-40℃ ZU 85℃. |
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Wettbewerbsvorteil:
16 Jahre Produktionserfahrung,
Personal 1100,
100% Test
Flexible Lieferfrist
