Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJ4013EDNL
Dokument: LPJ4013EDNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Teile-Nr: |
LPJ4013EDNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teile-Nr: |
LPJ4013EDNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

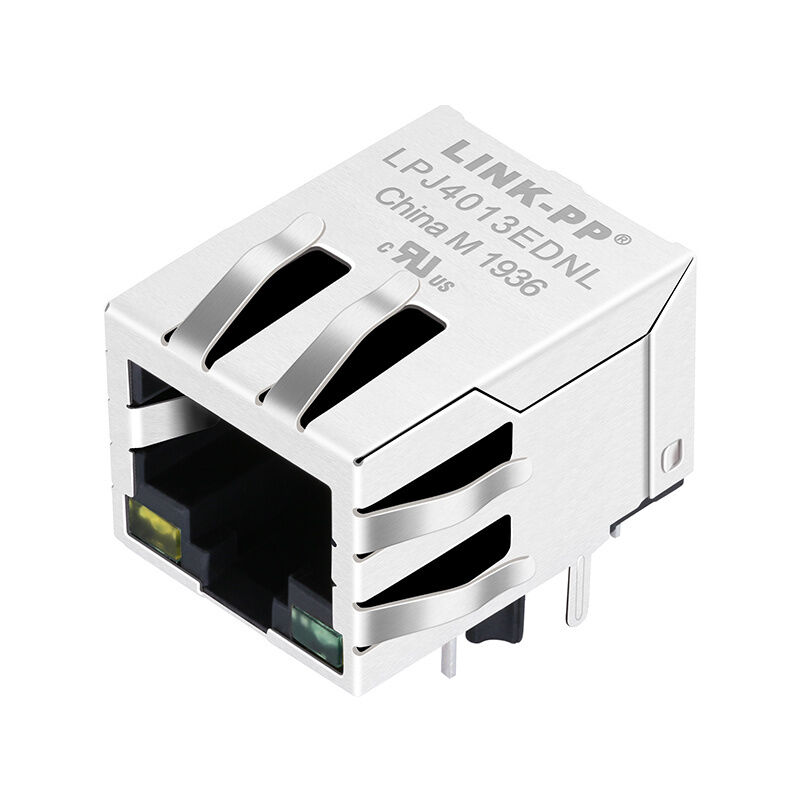

LPJ4013EDNL RJ45-Anschluss mit integrierter Magnetik, 10/100Base-T, LED-Anzeigen, EMI-Schutz und -40 °C bis 85 °C Bereich. Ideal für das industrielle Ethernet.
| Parameter | Wert |
|---|---|
| Anzahl der Häfen | 1 × 1 |
| Geschwindigkeit | 10Base-T / 100Base-TX |
| PoE-Unterstützung | Nicht-PoE |
| Typ der Montage | Durchlöcher (THT) |
| Typ des Verschlusses | Auf den Boden. |
| LED-Option | Gelb / Grün |
| EMI-Schutz | Ja (Federfinger + Tabs) |
| Betriebstemperatur | -40°C bis +85°C |
| Parameter | Spezifikation |
|---|---|
| Drehverhältnis | 1CT:1CT ± 5% |
| OCL | Bei einer Leistung von ≥ 350μH @100KHz, 0,1V, 8mA Gleichspannungsverzögerung |
| Einsetzungsverlust | ≤ -1,2 dB (1100 MHz) |
| Rückkehrverlust | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| Kreuzgespräche | ≥ -30 dB (1100 MHz) |
| Ablehnung des gemeinsamen Modus (CMR) | ≥ -30 dB (1100 MHz) |
| Isolierung (PHY bis Linie) | 1500 Vrs |
DieLPJ4013EDNL RJ45 Magnetbuchseist ein leistungsstarker10/100Base-T Ethernet-Anschlussfür eine stabile Signalübertragung, EMI-Unterdrückung und langfristige Zuverlässigkeit in anspruchsvollen Umgebungen ausgelegt.
Mitintegrierte Magnetik,Doppel-LED-Anzeiger, undErweiterte EMI-Schutzvorrichtung (Federfingerkonstruktion), ist dieser Steckverbinder ideal für Ingenieure und OEMs entwickelnIndustrie-Ethernet-Geräte, IoT-Systeme, Router und eingebettete Netzwerkgeräte.
1. 10/100Base-T-Kompatibilität
Unterstützt Fast Ethernet-Anwendungen mit stabiler Datenübertragung.
2. Integrierte Magnetik (MagJack-Design)
Reduziert die Komplexität von PCBs und verbessert die Signalintegrität.
3. Doppel-LED-Anzeiger (gelb/grün)
Ermöglicht eine klare Statusüberwachung von Verbindungen und Aktivitäten.
4Erweiterte EMI-Schutz mit Federfinger
Minimiert elektromagnetische Störungen für einen zuverlässigen Betrieb.
5. Weite Betriebstemperatur (-40°C bis +85°C)
Geeignet für raue Industrieumgebungen.
6.Through-Hole (THT) Montage
Gewährleistet eine hohe mechanische Stabilität für Anwendungen mit langem Lebenszyklus.
7. Verriegelung
Sichere Kabelbindung in kompakten Aufbauten.
Die integrierte Magnetisierung eliminiert die Notwendigkeit externer Transformatoren und reduziert die Komplexität des Layouts und die BOM-Kosten.
Die sorgfältig konstruierten Magneten sorgen dafür,geringer Einsatzverlust, starker Rücklaufverlust und ausgezeichnete EMI-Leistung.
Ein breiter Temperaturbereich und eine robuste THT-Festung machen es ideal fürEinsatzkritische Umgebungen.
DieStruktur zur Abschirmung der Federfingerbietet im Vergleich zu Standard-RJ45-Anschlüssen eine verbesserte Erdung und EMI-Unterdrückung.
