Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO

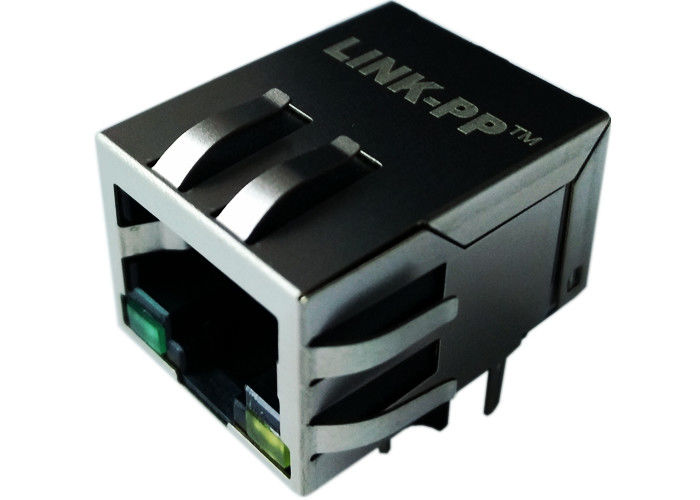

Modellnummer: HR921157C
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.05-$1.28
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4200K-PCS/Month
Einhaltung der Vorschriften: |
Erfüllt die IEEE802.3-Spezifikation |
LED-Leuchte: |
Links: Grün, rechts: Gelb |
hipot Test: |
1500 Vrms |
Induktivität OCL: |
350 μH MIN |
Drehungs-Verhältnis: |
1CT:1CT ((± 2%) |
Betriebstemperaturbereich: |
0°C bis 70°C |
Einhaltung der Vorschriften: |
Erfüllt die IEEE802.3-Spezifikation |
LED-Leuchte: |
Links: Grün, rechts: Gelb |
hipot Test: |
1500 Vrms |
Induktivität OCL: |
350 μH MIN |
Drehungs-Verhältnis: |
1CT:1CT ((± 2%) |
Betriebstemperaturbereich: |
0°C bis 70°C |
| Kategorie | Spezifikation |
|---|---|
| LED-Spezifikationen | |
| LED-Konfiguration | Zweiglied (links: Grün, rechts: Gelb) |
| Farbe ausstrahlen | Grün: 565nmGelb: 585nm |
| Vorwärtsspannung (VF) | 1.8·2.8V @ IF = 20mA (beide Farben) |
| Umkehrstrom (IR) | Max 10μA @ VR = 5V (beide Farben) |
| Mechanische Spezifikation | |
| Abmessungen (mm) | Breite: 15,93 Höhe: 13,80 Tiefe: 21.25 |
| PCB-Layout | 2.54mm Pitch |
| Art der Montage | Durchlöcher (THT) |
| Orientierung | Vorderer Eingang |
| Materialspezifikationen | |
| Wohnungen | Thermoplastische PBT + 30% Glasfaser (UL94V-0) |
| Kontakt | Phosphor Bronze C5210R-EH, Dicke = 0,35 mm |
| Schrauben | Messing C2680R-H, Dicke = 0,35 mm |
| Schild | SUS 201-1/2H, Dicke = 0,2 mm |
| Kontaktplattierung | Gold 6 Mikro-Zoll Min. im Berührungsbereich |
| Löttemperatur | Max 265°C für 5 Sekunden (Wellenlöten) |
| Einhaltung der Vorschriften | |
| Umweltkonformität | RoHS-konform |
| Normenkonformität | Erfüllt die IEEE802.3-Spezifikation |
| Elektrische Spezifikationen (@25°C) | |
| Drehverhältnis (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Induktivität OCL | 350μH Min @ 100MHz / 0,1V, 8mA Gleichspannungsverzögerung |
| Einsetzungsverlust | -1,0 dB Max (0,3 ‰ 100 MHz) |
| Rücklaufverlust (dB Min @100Ω) | 1 ¢ 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ¢ 80MHz: -12 |
| Überspannung (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Abstoßung im allgemeinen Modus (dB Min) | 30 MHz: -35, 60 MHz: -30, 100 MHz: -25 |
| Hypotest | 1500 Vrms |
| Betriebstemperaturbereich | 0°C bis +70°C |
Die LPJ0017GENL ist speziell für Anwendungen entwickelt, die eine 10/100 Base-T Ethernet-Konnektivität erfordern, einschließlich:
Die integrierte Magnetisierung vereinfacht die Implementierung in diesen Anwendungen, indem sie die Notwendigkeit für separate Transformatorkomponenten beseitigt, die Anzahl der Komponenten reduziert, die Komplexität der Montage,und mögliche Ausfallpunkte.
