Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: HR911157C
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.05-$1.28
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4200K-PCS/Month
Art der Ware: |
Die Anschlüsse sind in der Tabelle 1 aufgeführt. |
Anzahl der Häfen: |
1x1 |
Geschwindigkeit: |
10BASET, 100BASE-TX |
Klinken-Orientierung: |
Auf den Boden. |
Art der Montage: |
Durch Loch (THT) |
LED-Option: |
Grün / Gelb |
Art der Ware: |
Die Anschlüsse sind in der Tabelle 1 aufgeführt. |
Anzahl der Häfen: |
1x1 |
Geschwindigkeit: |
10BASET, 100BASE-TX |
Klinken-Orientierung: |
Auf den Boden. |
Art der Montage: |
Durch Loch (THT) |
LED-Option: |
Grün / Gelb |

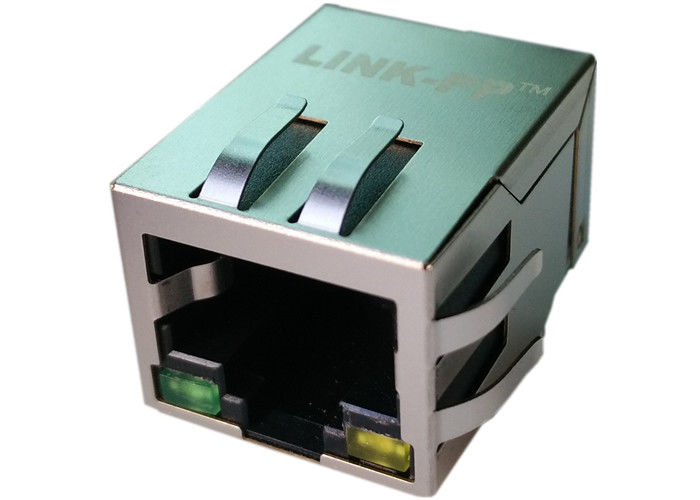

Der LPJ0017GENL ist ein Single-Port 8P8C RJ45-Anschluss mit integrierter 10/100 Base-T-Magnetik, hergestellt von LINK-PP International Technology Co., Limited.Dieser Steckverbinder kombiniert die physikalische RJ45-Steckdose mit integrierten magnetischen Komponenten (Transformatoren), die für die Konditionierung und Isolierung von Ethernet-Signalen erforderlich sindEs verfügt über doppelte LED-Indikatoren (grün und gelb) und ist für verschiedene Netzwerk-Anwendungen, einschließlich SOHO (Small Office/Home Office) Geräte, LAN-on-Motherboard-Implementierungen, Hubs,und Schalter.
Das integrierte Magnetdesign bietet Vorteile, indem es die Notwendigkeit für separate Transformatorkomponenten beseitigt, die Anzahl der Komponenten reduziert, das PCB-Layout vereinfacht und wertvollen Plattenraum spart.Dies macht den LPJ0017GENL zu einer effizienten Lösung für raumbeschränkte Designs, die Ethernet-Konnektivität erfordern.
|
Einfachanschluss-RJ45-Anschluss mit integrierter Magnetik 10/100 Base-T, grüne/gelbe LED, Tab Down, RoHS |
|
|
LINK-PP-Teilnummer |
LPJ0017GENL |
|
Teilnummer |
HR911157C |
|
Anwendungsbereich |
ETHERNET (ohne PoE) |
|
AutomDX |
- Ja, das ist es. |
|
Bst Schaltkreis |
- Ja, das ist es. |
|
Konfiguration RX |
T, C |
|
Konfiguration TX |
T, C |
|
Kontakt-Paarungsflächenplattierung |
GOLD 6"/15"/30" |
|
Kerne pro Hafen |
4 |
|
Dioden |
Keine Dioden |
|
LED-Option |
GRÜN/GELB |
|
Schnalle |
Tab unten |
|
Anzahl der Häfen |
1X1 |
|
PCB |
FR4 |
|
PCB-Einstellwinkel |
Seiteneingang |
|
PCB-Haltestelle |
T POST |
|
Verpackungshöhe (Zoll) |
0.531 |
|
Verpackungshöhe (mm) |
13.50 |
|
Packungslänge (Zoll) |
0.839 |
|
Packungslänge (mm) |
21.30 |
|
Packungsbreite (Zoll) |
0.630 |
|
Packungsbreite (mm) |
16.00 |
|
Art der Nadel |
Der Soldat |
|
RoHS-konform |
Dies ist der Fall, wenn die Anlage nicht mehr als 5 km lang ist. |
|
Suche |
- Ja, das ist es. |
|
Schild EMI-Tabs |
Mit |
|
Geschwindigkeit |
10/100 BASE-T |
|
Temperatur |
0 bis 70°C |
|
Umdreht Ratio RX |
1CT:1CT |
|
Dreht Verhältnis TX |
1CT:1CT |
Das LPJ0017GENL ist für 10/100 Base-T Ethernet-Anwendungen optimiert.Sicherstellung der Signalintegrität über die IsolationsbarriereDie primäre Induktivität ist bei mindestens 350 μH bei 100 MHz mit 0,1 V 8 mA Gleichspannungsverzerrung festgelegt, was für die Aufrechterhaltung der Signalqualität in Ethernet-Anwendungen ausreicht.
Der Steckverbinder weist über alle wichtigen elektrischen Parameter eine hervorragende Leistung auf.Sicherstellung der Aufrechterhaltung der Signalstärke im Frequenzbereich des 10/100-Ethernet. Die Spezifikationen für Rückgabeverluste variieren je nach Frequenzband (-18dB bei 1-30 MHz, -16dB bei 40 MHz, -14dB bei 50 MHz und -12dB bei 60-80 MHz), um sicherzustellen, dass die Signalreflexionen auf ein Minimum reduziert werden,Verringerung von Datenfehlern.
Das Cross-Talk zwischen Signalpaaren ist gut kontrolliert, wobei die Spezifikationen von -45 dB bei 30 MHz bis -35 dB bei 100 MHz reichen und eine ausgezeichnete Kanaltrennung ermöglichen.Ablehnungsfrequenz zwischen -35 dB bei 30 MHz und -25 dB bei 100 MHzDie Isolierung ist auf 1500 Vrms (Hipot-Test) bewertet und bietet einen robusten Schutz gegen Spannungsüberspannungen und gewährleistet die Sicherheit in verschiedenen Anwendungen.
