Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: SGS, UL,CE,ISO9001:2008
Modellnummer: LPJG4926GENL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25Kpcs
Preis: $0.09-$1.85
Verpackung Informationen: Tray&Box
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 6500K/Monat
Teil Nr.: |
LPJG4926GENL |
Geschwindigkeit: |
1000 Basis-T |
Anzahl der Häfen: |
1x1 Einzelhafen |
Spezifikation: |
IEEE 802.3af/at |
Typ der Montage: |
Durchs Loch |
LED-Option: |
Grün/gelb |
Schnalle: |
Tab Down |
Schirmung: |
Geschirmter EMI-Finger |
Orientierung: |
90°-Winkel (rechts) |
PWB-Berg-Winkel: |
Seiteneintritt |
Art der Nadel: |
Der Soldat |
Zentrale: |
Anwendung von PoE/POE+ |
Teil Nr.: |
LPJG4926GENL |
Geschwindigkeit: |
1000 Basis-T |
Anzahl der Häfen: |
1x1 Einzelhafen |
Spezifikation: |
IEEE 802.3af/at |
Typ der Montage: |
Durchs Loch |
LED-Option: |
Grün/gelb |
Schnalle: |
Tab Down |
Schirmung: |
Geschirmter EMI-Finger |
Orientierung: |
90°-Winkel (rechts) |
PWB-Berg-Winkel: |
Seiteneintritt |
Art der Nadel: |
Der Soldat |
Zentrale: |
Anwendung von PoE/POE+ |
|

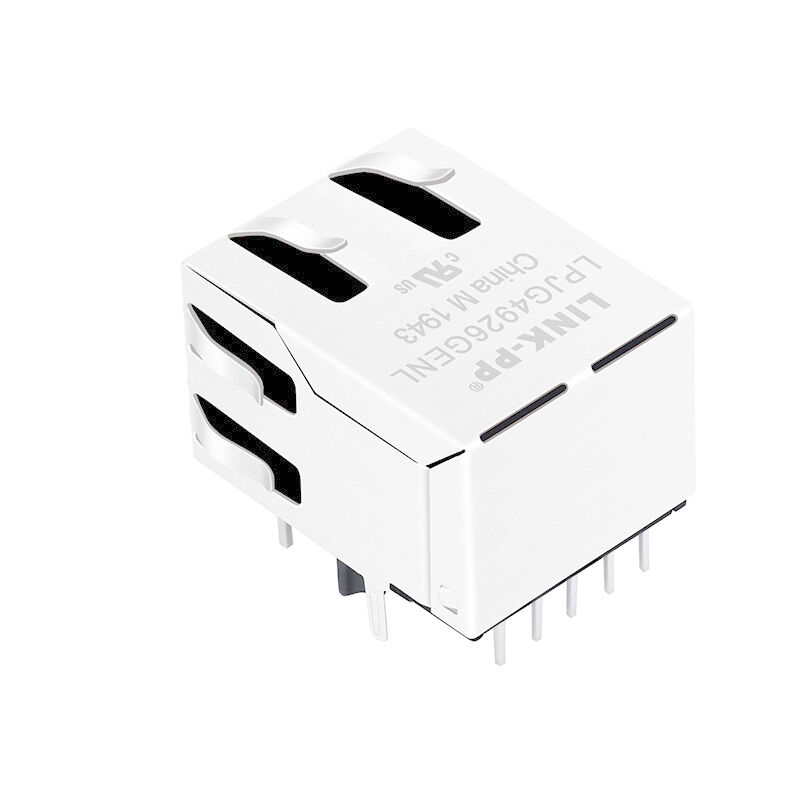

LPJG4926GENL Einzelanschluss RJ45-Anschluss 1000 Base-T Ethernet mit PoE+-Funktion |
|
|
LINK-PP-Teilnummer |
LPJG4926GENL |
|
RJ45-Anschlusshöhe |
13.30 mm |
|
RJ45-Anschlusslänge |
21.25mm |
|
Breite des RJ45-Anschlusses |
15.93mm |
|
Wohnmaterial |
Thermoplastische PBT+30%G.F UL94V-0 |
|
Kontaktmaterial |
Phosphor Bronze 5210R-EH, Dicke = 0,35 mm |
|
Material der Stifte |
Messing C2680R-H, Dicke = 0,35 mm |
|
Schildmaterial |
SUS 201-1/2H, Dicke = 0,2 mm |
|
Kontaktplattierung |
Gold 6 Mikro-Zoll Min. Im Kontaktbereich. |
|
Elektrische Spezifikationen @25°C |
|
|
Umdrehungsquote ((±5%) |
Pri: Sek = 1CT:1CT |
| Induktivität 0CL | Einheitliche Antriebe für die Berechnung der Leistung 120uH MIN @100KHz/0.1V, 18mA Gleichstromverzerrung |
| Einsetzungsverlust | -1,0 dB MAX @1-100MHz -1,2 dB MAX @100-125MHz |
| Rückkehrverlust | -16 dB MIN @1-40MHz -12 dB MIN @40-60MHz -10 dB MIN @60-80MHz -8dB MIN @80-100MHz |
| Kreuzgespräche | -30 dB MIN @1-100MHz |
| Verweigerung des allgemeinen Modus | -30 dB MIN @1-100MHz |
| Gleichstrom-/Nennspannungspin | 600mA MAX @54VDC (kontinuierlich) |
| Hypotest | 1500 Vrms MIN |
| Betriebstemperatur | -40°C bis +85°C |
|
|
|
| PCB-Layout | |
|
|
