Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,REACH,ISO
Modellnummer: ETH1-460L
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Transformatorart: |
ETH1-460L-Signalwegstransformatoren |
Drehungs-Verhältnis: |
1: 1 Sender, 1: 1 Empfänger |
Standards: |
IEEE 802.3at2009 und IEEE 802.3.bt |
Induktivität im offenen Kreislauf: |
350µH |
Umgebungstemperaturbereich: |
-40°C bis +85°C |
Gleichen Sie Strom aus: |
35 mA bei 25°C |
Ein-zu-einwickelnde Isolierung: |
1500 VRMS |
Isolationsspannung: |
1.5 kV |
Transformatorart: |
ETH1-460L-Signalwegstransformatoren |
Drehungs-Verhältnis: |
1: 1 Sender, 1: 1 Empfänger |
Standards: |
IEEE 802.3at2009 und IEEE 802.3.bt |
Induktivität im offenen Kreislauf: |
350µH |
Umgebungstemperaturbereich: |
-40°C bis +85°C |
Gleichen Sie Strom aus: |
35 mA bei 25°C |
Ein-zu-einwickelnde Isolierung: |
1500 VRMS |
Isolationsspannung: |
1.5 kV |
Der ETH1-460L LAN Transformer wurde entwickelt, um die Anforderungen von PoE plus Anwendungen zu erfüllen.Diese Transformatoren erhöhen die Effizienz moderner Netzwerkdesigns.
1. Hochleistungsbau für 4P-Kabelwerke in60/120 Watt, um eine robuste Stromversorgung in Netzwerkanwendungen zu gewährleisten.
2. ÜberschreitungenGigabit-EthernetRückverlustanforderungen für die Hochgeschwindigkeitsdatenübertragung.
3. Konform mitIEEE 802.3at-2009undIch habe eine IEEE 802.3.btIndustriestandards Typ 4 für PoE+- und PoE++-Anwendungen
4. kann bei 85°C einen Mindestkontinuumsschub von 22,5 mA mit einem typischen Temperaturanstieg von 7°C bei 800 mA und 10°C bei 1000 mA Kontinuum bewältigen, wobei die Stabilität bei unterschiedlichen Umgebungsbedingungen erhalten bleibt.
5Diese einkomponente Lösung kann anstelle von zwei ETH1-230-Teilen verwendet werden, wodurch wertvoller Platzsparnis erzielt wird.
6. breiter Umgebungstemperaturbereich von-40°C bis +85°Cfür verschiedene Umweltbedingungen geeignet.
7. mitFerritKernmaterial für eine verbesserte Leistung undRoHS-konforme Endgerätefür die ökologische Nachhaltigkeit.
8. Hält bis zu drei 40-Sekunden-Reflows bei+260°C, die Haltbarkeit und Zuverlässigkeit während der Montage gewährleistet.
9. entspricht802.3af Spezifikationenmit einem minimalen Einsatzverlust und einem ausgezeichneten Rücklaufverlust über den gesamten Frequenzbereich.
|

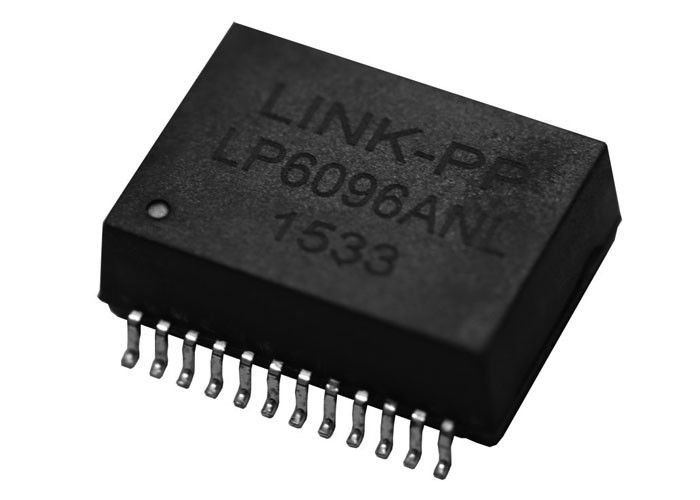

LINK-PP LP6096ANL ist gleich ETH1-460L |
|
|
LINK-PP-Teilnummer |
LP6096ANL |
|
Teilnummer des Coilcraft |
ETH1-460L |
|
Geschwindigkeit |
1000BASE-T |
|
Anwendung - LAN |
ETHERNET (PoE+) |
|
Kernmaterial |
Ferrit |
| Umdreht Ratio RX | 1CT:1CT |
| Dreht Verhältnis TX | 1CT:1CT |
| Einsetzungsverlust |
10,0 min dB von 0,1 MHz bis 100 MHz 1.2 min dB bei 125 MHz |
| Rückkehrverlust | 18 dB min von 1 MHz bis 40 MHz 16 dB min bei 50 MHz 12 dB min bei 80 MHz 10 dB min bei 100 MHz |
| Induktivität | 350 uH |
| Wicklung bis zur Wicklungsisolation | 1500 Vrs |
| Kündigung | RoHS-konform. 260°C kompatibel. Zinn-Silber-Kupfer über Zinn über Nickel über Phos-Bronz-Endungen |
|
Betriebstemperatur |
-40°C bis +85°C |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 |
|
Gewicht |
3.6 g |
|
Paket |
50/13" Rollen; Kunststoffband: 32 mm breit, 0,5 mm dick, 24 mm Taschenabstand, 10,6 mm Taschentiefe |
