Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP44009NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MASS: |
28.58x16.26x5.84mm |
Montage: |
SMT |
Proben: |
frei |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MASS: |
28.58x16.26x5.84mm |
Montage: |
SMT |
Proben: |
frei |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

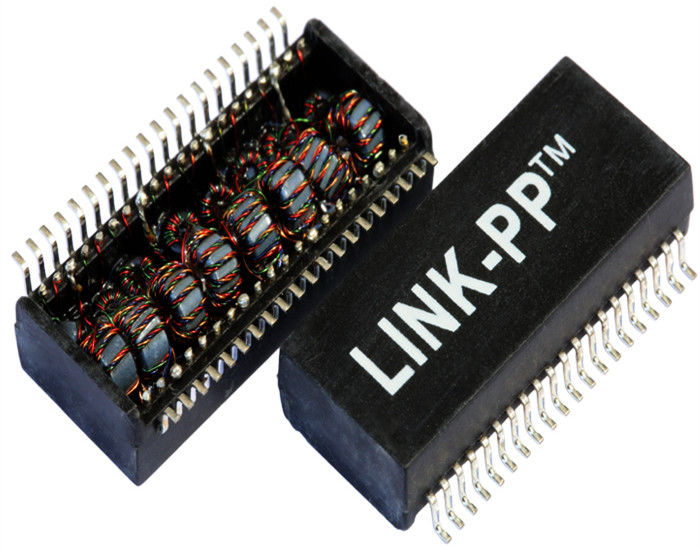

1. Ethernet 4x10/100Mbps LP44009NL
2. Isolierungs-Spannung: 1500Vrms
3.Type: SMT
4. Spulen-Struktur: Toroidal
getrennter Transformator des Ethernet-1500vrms mit einzelnem Hafen für IP-Telefon
Viererkabel-Hafen, 10/100 BASE-T Ethernet-Transformator-Module, SMD, Rohs | |
LINK-PP Teilnummer | LP44009NL |
Bothhand-Teilnummer | HF 40SS1041RX |
Geschwindigkeit | 10/100BASE-T |
Zahl von Häfen | VIERERKABEL |
Anwendung - LAN | ETHERNET (NICHT PoE) |
Paket | SMD |
Temperatur | 0 BIS + 70 |
AutomDX | JA |
Kommentar | SELBEN WIE NL-VERSION |
Konfiguration RX | T, C, S |
Konfiguration TX | T, C, S |
Bau | OFFENER RAHMEN |
Kerne pro Hafen | 16 |
Paket-Höhe (Zoll) | 0,260 |
Paket-Höhe (Millimeter) | 6,60 |
Paket-Länge (Zoll) | 1,125 |
Paket-Länge (Millimeter) | 28,58 |
Paket-Breite (Zoll) | 0,63 |
Paket-Breite (Millimeter) | 16,00 |
Drehungs-Verhältnis RX | 1CT: 1CT |
Drehungs-Verhältnis TX | 1CT: 1CT |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter,
Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Wettbewerbsvorteil:
Personal 1100,
100% Test
Flexible Lieferfrist
