Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP5012NLE
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
LP5012NLE |
P/N: |
LP5012NLE |
Montage: |
SMD |
Ethernet: |
2 x 10/100/1000Mbps |
MASS: |
28.00x15.40x7.00mm |
Proben: |
frei |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
LP5012NLE |
P/N: |
LP5012NLE |
Montage: |
SMD |
Ethernet: |
2 x 10/100/1000Mbps |
MASS: |
28.00x15.40x7.00mm |
Proben: |
frei |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

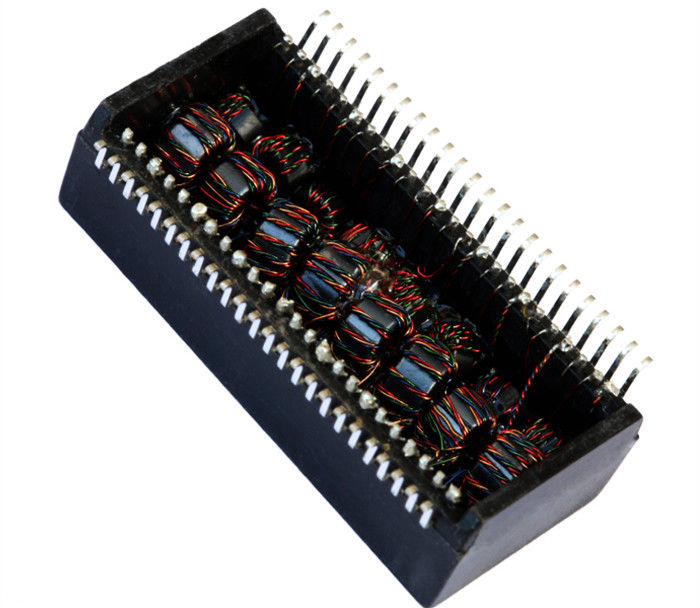

1. Gigabit mit doppeltem Auspuff LP5012NLE
2. Isolierungs-Spannung: 1500Vrms
3.Type: Magnetics SMTs 48pins
4. Spulen-Struktur: Toroidal
Basis--tDoppel-Ports Transformator-Module 1000
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte,
Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
