Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP5004NLE
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montage: |
SMD |
MASS: |
17.70x15.80x6.60mm |
Proben: |
frei |
Temperatur: |
0℃ zu +70℃ |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montage: |
SMD |
MASS: |
17.70x15.80x6.60mm |
Proben: |
frei |
Temperatur: |
0℃ zu +70℃ |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Ausführliche Information:

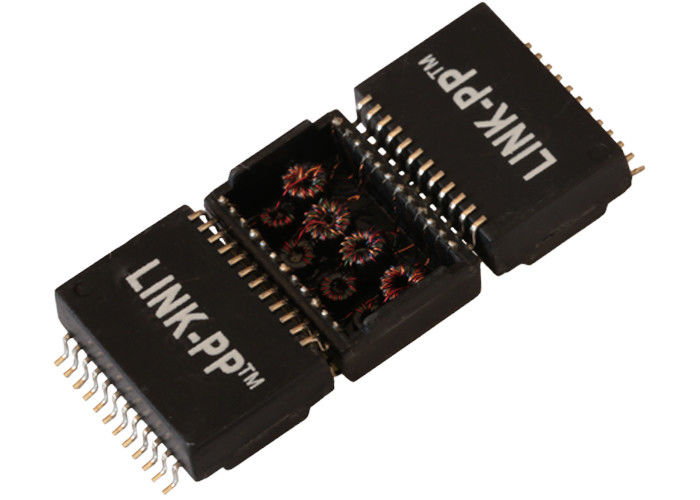

| Hafen-Aufputzmontage des LP5004NLE-Gigabit Magnetics-Transformator-1 | |
| LINK-PP Teilnummer | LP5004NLE |
| Geschwindigkeit | 1000BASE-T |
| Zahl von Häfen | EINZELN |
| Anwendung - LAN | ETHERNET (nicht PoE) |
| Paket | SMD |
| Temperatur | 0℃ ZU +70℃ |
| AutomDX | JA |
| Kommentar | SELBEN WIE NL-VERSION |
| Konfiguration RX | T, C, S |
| Konfiguration TX | T, C, S |
| Bau | OFFENER RAHMEN |
| Kerne pro Hafen | 8 |
| Paket-Höhe (Zoll) | 0,260 |
| Paket-Höhe (Millimeter) | 6,60 |
| Paket-Länge (Zoll) | 0,697 |
| Paket-Länge (Millimeter) | 17,7 |
| Paket-Breite (Zoll) | 0,496 |
| Paket-Breite (Millimeter) | 12,6 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
Warum uns wählen Sie
Der Führer-Lieferant der Welt des integrierten Verbindungsstücks RJ45 und der getrennten magnetischen Transformatoren
Berufsbescheinigung
•ISO-9001:2008
•UL-Bescheinigung
•Reichweite Cetitifaction
•RoHS-Befolgung
•Aktive Umweltpolitik
100% Garantie-Qualität
•Hergestellt unter strengen Kontrollen.
•100% geprüft (nicht gerade Reihe geprüft)
•LINK-PP ist Soem von TE (Tyco) für 9 Jahre
•Erfolgreicher Kunde: Texas Instruments Samsung Cisco Siemens und Intel…
•LINK-PP ist der bevorzugte Lieferant von TI (Texas Instruments)
•Qualitäts-Garantie: 6 Jahre
Konkurrenzfähiger Preis und Service
•Konkurrenzfähigerer Preis als Impuls Tyco Halo und Amphenol
•Lieferfrist: 2-3 Wochen nach Aufträgen
•Freie Proben sind verfügbar
•Stellen Sie neuen Entwurf für Kundenanforderungen zur Verfügung
•90% weg von den Verschiffen-Kosten durch DHL UPS DEDEX oder TNT
LINK-PP Unternehmenspolitik
•Das Unternehmensziel ist, den höchsten Stand des Kundendiensts zu erzielen
Durch ununterbrochene Verbesserungen in der Qualität, in der Lieferung und im Service
• LINK-PP wird an festgelegt und Qualitäts-Leistung von jedem Angestellten erwartet
• Die Werksnorm ist fehlerfreie Produkt und Service
| Prüfen Sie Beschreibung | Spezifikt. | 1 | 2 | 3 | PRÜFEN SIE FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (Test durch TH2818) | MINUTE 350uH | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Drehen Sie Verhältnis (Test durch TH2818) | 1CT∶1CT | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | --- | ||
| Einfügungsdämpfung (Test durch HP8712ET) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
| Rückflussdämpfung (Test durch HP8712ET) | -18dB MINUTE | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
| -16dB MINUTE | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
| -12dB MINUTE | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| -10dB MINUTE | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Übersprechen (Test durch HP8712ET) | -45dB MINUTE | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| -40dB MINUTE | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| -35dB MINUTE | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (Test durch HP8712ET) | -43dB MINUTE | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| -37dB MINUTE | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| -33dB MINUTE | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (Test durch WB2670A) | 1500Vrms | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | PRI ZU SEK | ||
