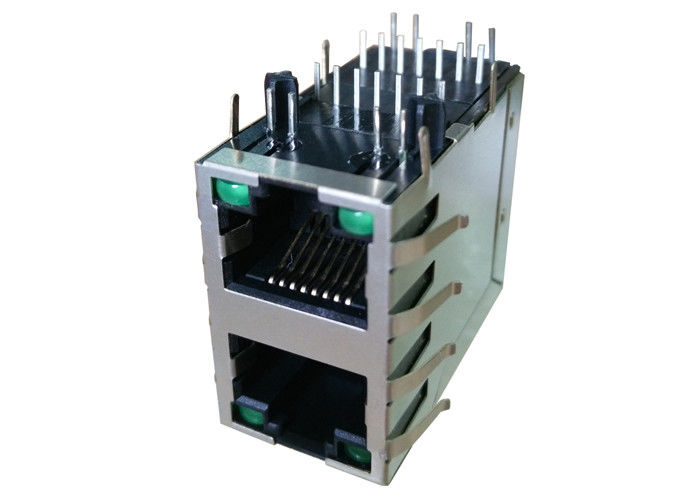

XRJD-S-21-8-8-5 Gestapelte RJ45 2x1 Ohne Magnetik-Anschluss

XRJD-S-21-8-8-5 gestapelter 2x1 RJ45-Steckverbinder ohne integrierte Magnetik. Ideal für Gigabit-Ethernet-Anwendungen, die externe Magnetik, kompaktes PCB-Design und hohe EMI-Leistung erfordern.

XRJD-S-21-8-8-5 Gestapelter RJ45-Steckverbinder ohne Magnetik Übersicht

Der XRJD-S-21-8-8-5 gestapelte RJ45-Steckverbinder ohne Magnetik entspricht den IEEE 802.3ab-Standards, was eine zuverlässige Gigabit-Netzwerkleistung gewährleistet. Dieser Steckverbinder ist in einer 2x1 gestapelten Portkonfiguration konzipiert und ermöglicht hochdichte PCB-Layouts bei gleichbleibend ausgezeichneter elektrischer und mechanischer Leistung.

Im Gegensatz zu RJ45-Buchsen mit integrierter Magnetik ermöglicht dieses Modell Ingenieuren, PHY-Layout, EMI-Kontrolle und Signalintegrität zu optimieren mithilfe externer Magnetikschaltungen – damit ist er ideal für industrielle Netzwerke, Telekommunikationsgeräte und eingebettete Systeme.

Hauptmerkmale

• Portkonfiguration: 2x1 gestapeltes RJ45
• Steckverbindertyp: RJ45-Steckverbinder ohne integrierte Magnetik
• Anwendung: Gigabit Ethernet (1000Base-T)
• Montagetyp: PCB-Durchsteckmontage (Wellenlötkompatibel)
• Betriebstemperatur: -40°C bis +85°C

XRJD-S-21-8-8-5 RJ45 2x1 Spezifikationen

1. Elektrische Spezifikationen

2. Mechanische Spezifikationen

3. Umweltspezifikationen

Warum einen RJ45-Steckverbinder ohne integrierte Magnetik wählen?

1. Designflexibilität

Die Verwendung externer Magnetik ermöglicht:

• Bessere Kontrolle über Signalrouting
• Benutzerdefinierte Filterung und EMI-Unterdrückung
• Einfachere PHY-Optimierung

2. Thermisches Management

• Die Trennung der Magnetik reduziert die Wärme konzentration
• Verbessert die allgemeine Systemzuverlässigkeit

3. Kostenoptimierung

• Geringere Steckverbinderkosten bei hoher Produktions volumen
• Flexibilität bei der Auswahl von Magnetik-Lieferanten

XRJD-S-21-8-8-5 RJ45 ohne Magnetik vs. RJ45-Steckverbinder mit integrierter Magnetik
