Modellnummer: TG1G-S031NYRL
Dokument: LP5015ANL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$0.65
Verpackung Informationen: T&R
Lieferzeit: Auf Lager. Versand innerhalb von 3 Tagen
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Artikel-P/N: |
TG1G-S031NRL |
Schnittstelle: |
1000 Basist |
Alternative: |
LP5015ANL 100 % Kreuz TG1G-S031NYRL |
Betriebstemperatur: |
0 bis 70 ℃ |
Isolationsspannung: |
1500 Vrms |
Anwendung: |
Drahtlose Produkte/ EPON/ GPON |
Artikel-P/N: |
TG1G-S031NRL |
Schnittstelle: |
1000 Basist |
Alternative: |
LP5015ANL 100 % Kreuz TG1G-S031NYRL |
Betriebstemperatur: |
0 bis 70 ℃ |
Isolationsspannung: |
1500 Vrms |
Anwendung: |
Drahtlose Produkte/ EPON/ GPON |
| Parameter | Spezifikation |
|---|---|
| Teilnummer | Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen. |
| Art der Ware | SMD LAN Isolationsmodul |
| Typ des Transformators | Ein-Port-Gigabit-Ethernet-Transformer |
| Ethernet-Standard | 10/100/1000BASE-T |
| Portkonfiguration | Einziger Hafen |
| Schaltkreistyp | Kreis A |
| Typ der Montage | Oberflächenbefestigung (SMD/SMT) |
| Paket | SMD-24 |
| Drehverhältnis | 1CT:1CT |
| Frequenzbereich | 1 MHz 100 MHz |
| Induktivität des offenen Stromkreises | 350 μH Min. @100 kHz, 0,1 Vrms, 8 mA |
| Isolationsspannung | 1500 Vrs |
| Rückkehrverlust (1 ̊40 MHz) | ≥ 18 dB |
| Rücklaufverlust (60 MHz) | ≥ 14 dB |
| Rückkehrverlust (80 MHz) | ≥ 12 dB |
| Rücklaufverlust (100 MHz) | ≥ 10 dB |
| Betriebstemperatur | 0°C bis +70°C |
| Abmessungen des Pakets | 15.24 × 13,72 × 6,35 mm |
| Verpackung | Schlauch |
| Umweltkonformität | RoHS (7a) |

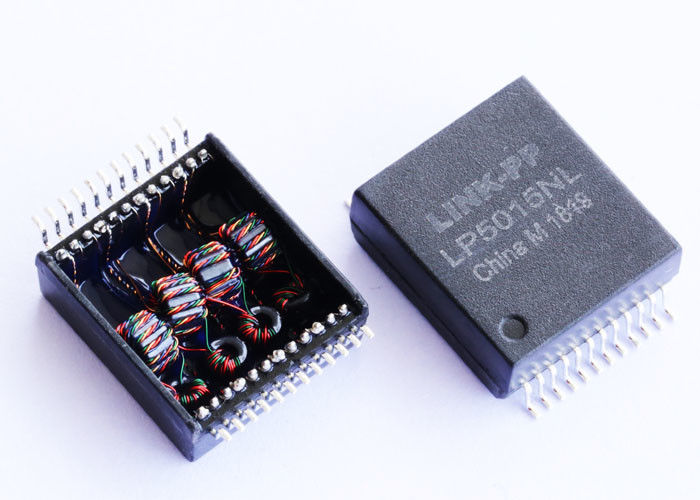

DieDie in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen.ist ein leistungsstarkerEin-Port-Gigabit-Ethernet-Transformerfür10/100/1000BASE-T Ethernet-Schnittstellen. in einem Kompaktraum untergebracht24-Pin-SMD-Paket, dieses LAN-Isolationsmodul bietet galvanische Isolation, Impedanzmatching und eine überlegene Signalkopplung zwischen dem Ethernet-PHY- und RJ45-Anschluss,Sicherstellung einer zuverlässigen Hochgeschwindigkeitsdatenübertragung in NetzwerkgerätenDas Halo-Datenblatt identifiziert dieses Gerät alsKreis ATopologie mit350 μH OCL, RoHS (7a) und einem kommerziellen Betriebstemperaturbereich von0°C bis +70°C.
Der TG1G-S031NYRL ist für die automatisierte SMT-Montage entwickelt und eignet sich für Ethernet-Switches, Router, industrielle Gateways, IP-Kameras, Embedded-Systeme, drahtlose Zugangspunkte,und andere Gigabit-Netzwerkgeräte, für die eine stabile Signalintegrität und IEEE 802 erforderlich sind.3-konforme magnetische Isolierung.
Ein Minimum350 μH OCLgewährleistet stabile magnetische Eigenschaften bei niedriger Frequenz und erfüllt gleichzeitig die Anforderungen an Gigabit-Ethernet PHY.Stabile Induktivität trägt zur Aufrechterhaltung der Wellenformintegrität bei und verbessert die Zuverlässigkeit der Kommunikation über CAT5e- und CAT6-Kabel.
Der Transformator sorgt für eine hervorragende Impedanz-Matching über das Ethernet-Betriebsspektrum.
| Häufigkeit | Mindestzinsverlust |
|---|---|
| 1 ̊40 MHz | -18 dB |
| 60 MHz | -14 dB |
| 80 MHz | -12 dB |
| 100 MHz | -10 dB |
Der geringe Rücklaufverlust minimiert Signalreflexionen und unterstützt eine zuverlässige Hochgeschwindigkeitsdifferenzübertragung.
Die integrierte Isolationsschranke trennt das PHY elektrisch vom Netzkabel, schützt sensible Schaltungen vor Bodenpotenzialunterschieden und verbessert die allgemeine Zuverlässigkeit der Ausrüstung.
Bei der Konzeption von Gigabit-Netzwerk-Schnittstellen beeinflusst die Zuverlässigkeit der Komponenten direkt die Netzwerkgeschwindigkeit und die Lebensdauer der Hardware.Kostenwirksame Lösung für die Isolierung von Netzen in kommerzieller Qualität. LINK-PP bietet wettbewerbsfähige Großhandelspreise, zuverlässige Lagerbestände und speziellen technischen Support, um Ihnen bei der Erfüllung Ihrer Produktionsfristen zu helfen.
Unsere Komponenten-Spezialisten sind bereit, mit RFQs, Vorlaufzeiten und Cross-Referenz-Kompatibilität zu helfen.
[Ein Angebot anfordern]
[ Herunterladen von TG1G-S031NYRL Datasheet (LP5015ANL.pdf) ]
