Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: RM5-1SSA9V1F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/60K
Preis: $0.11-$24
Verpackung Informationen: BEHÄLTER
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 180K/Month
Teilenummer: |
RM5-1SSA9V1F |
Massenproduktion: |
LPJG47542A47NL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
10/100/1000 Basis-t |
Montage-Art: |
Durch Loch |
Abschirmung: |
Abgeschirmt, EMS-Finger |
Teilenummer: |
RM5-1SSA9V1F |
Massenproduktion: |
LPJG47542A47NL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
10/100/1000 Basis-t |
Montage-Art: |
Durch Loch |
Abschirmung: |
Abgeschirmt, EMS-Finger |
Entwerfen des Modells: RM5-1SSA9V1F
1 entworfen für Netzwerkschnittstellekartenanwendung.
2 entwarf, IEEE802.3u-Bedingung zu erfüllen.
3 verfügbar in allen Drehungsverhältnissen verwendet durch LAN ICmanufactures.
Einfachste magnetische Komponente 4, zum von androute auf PWB zu setzen.
5 Conserves PWB-Raum herabsetzend.
Modell der Massenproduktions-6: LPJG47542A47NL

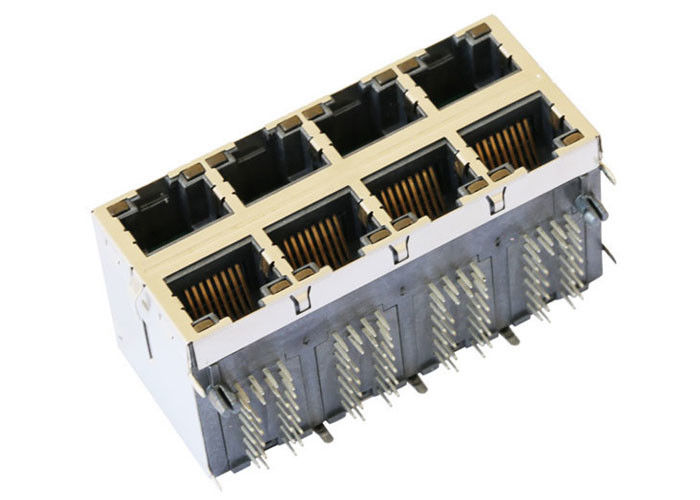

7 10/100/1000-Gigabit-Ethernet
8 Magnetics Rj45
Integrierter Magnetics 9 Rj45
10 LED optional, EMS-Finger optional
LINK-PP Teilnummer | LPJG47542A47NL |
Entwerfen des Modells | RM5-1SSA9V1F |
Anwendung-Lan | ETHERNET |
Kontakt-Steckbereich-Überzug | ““/15u/30u“ des GOLDES 6u |
Kerne pro Hafen | 12 |
LED-Wahl | GELB, GREEN/YELLOW, GRÜN |
Klinke | VORSPRUNG AUF-/AB |
Zahl von Häfen | 2X4 |
PWB-Berg-Winkel | SEITENeintritt |
Paket-Höhe (Millimeter) | 25,79 |
Paket-Länge (Millimeter) | 59,18 |
Paket-Breite (Millimeter) | 28,35 |
Schild EMS-Vorsprünge | MIT |
Geschwindigkeit | 10/100/1000 BASE-T |
Temperatur | 0 ZU 70℃ |
Drehungs-Verhältnis RX | 1CT: 1CT |
Drehungs-Verhältnis TX | 1CT: 1CT |
Beschreibung
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Seiten-Eintritt (rechtwinklig)
2. Mechanisches Zubehör:
1) Jack-Konfiguration = 2 x 4
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) Hafen-Konfiguration = multi
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün/Gelb - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün, Gelb - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70
11.Hipot:
MINUTE 1500Vrms
Anwendungen für Terminalbenutzer
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
