Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: S558-5999-BD-F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
P/N: |
S558-5999-BD-F |
festzustecken Stift: |
LP41626NL |
Stifte: |
16 |
Base: |
100 m |
Betriebstemperatur: |
0 bis 70 |
Port: |
einzelner Hafentransformator |
P/N: |
S558-5999-BD-F |
festzustecken Stift: |
LP41626NL |
Stifte: |
16 |
Base: |
100 m |
Betriebstemperatur: |
0 bis 70 |
Port: |
einzelner Hafentransformator |

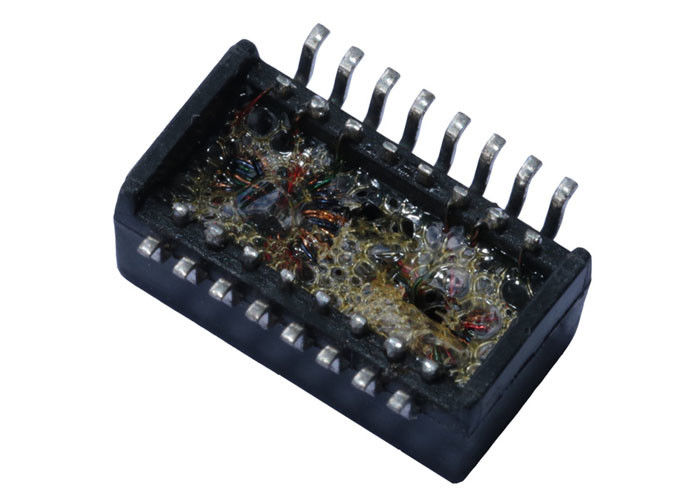

1. Einzelner Hafen Lan-Transformator
2. ColiStructure: Toroidal
3. Transformator 100base-t
4. SMD, 16 Stifte
5. Betriebstemperatur (°C) = 0 bis 70
6. Dateien: PDF/3D/ISG/Stp/Step/Datasheet
Beschreibung:
Einzelnes Basis-t ETHERNET-MAGNETISCHE TRANSFORMATOREN des Hafen-100
Anwendung | Lan-ETHERNET (PoE&NON PoE) |
AutomDX | JA |
Kommentar | RoHS konformes LP41626NL |
Konfiguration RX | T, C |
Konfiguration TX | T, C |
Bau | SPRITZPRESSEN |
Kerne pro Hafen | 4 |
Zahl von Häfen | Einzeln |
PWB | KEIN PWB |
Paket | SMT |
Paket-Höhe (Millimeter) | 6,20 |
Paket-Länge (Millimeter) | 12,70 |
Paket-Breite (Millimeter) | 7,15 |
RoHS konform | YES-RoHS-6 |
Geschwindigkeit | 100BASE-TX |
Temperatur | 0 BIS 70 |
Drehungs-Verhältnis RX | 1CT: 1CT |
Drehungs-Verhältnis TX | 1CT: 1CT |
Elektrische Spezifikationen (25):
1. Drehungs-Verhältnis 50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückflussdämpfung
1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Übersprechen
30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
1. GPIB-Expander und GPIB-Isolatoren
2. Flüssigkristall-Anzeige (LCD)-Module
3. Datenerfassungs-Computer-Bretter
4. Verkaufsstellen-und Kiosk-Computer
Wettbewerbsvorteil:
16 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
