Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: HY911130AE
Dokument: LPJG0806FBNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.05-$1.28
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4500K-PCS/Month
Anzahl der Ports: |
1x1 Port |
Verriegeln: |
Runter |
Datenrate: |
1000 Basist |
LED-Farbe: |
Grün / Gelb |
Temperatur der Wellenlötspitze: |
Maximal 260°C |
Zeit der Wellenlöterspitze: |
5 Sek Max |
Teilenummer: |
HY911130AE |
Montageart: |
Durchgangsloch (THT), rechtwinklig |
Anzahl der Ports: |
1x1 Port |
Verriegeln: |
Runter |
Datenrate: |
1000 Basist |
LED-Farbe: |
Grün / Gelb |
Temperatur der Wellenlötspitze: |
Maximal 260°C |
Zeit der Wellenlöterspitze: |
5 Sek Max |
Teilenummer: |
HY911130AE |
Montageart: |
Durchgangsloch (THT), rechtwinklig |

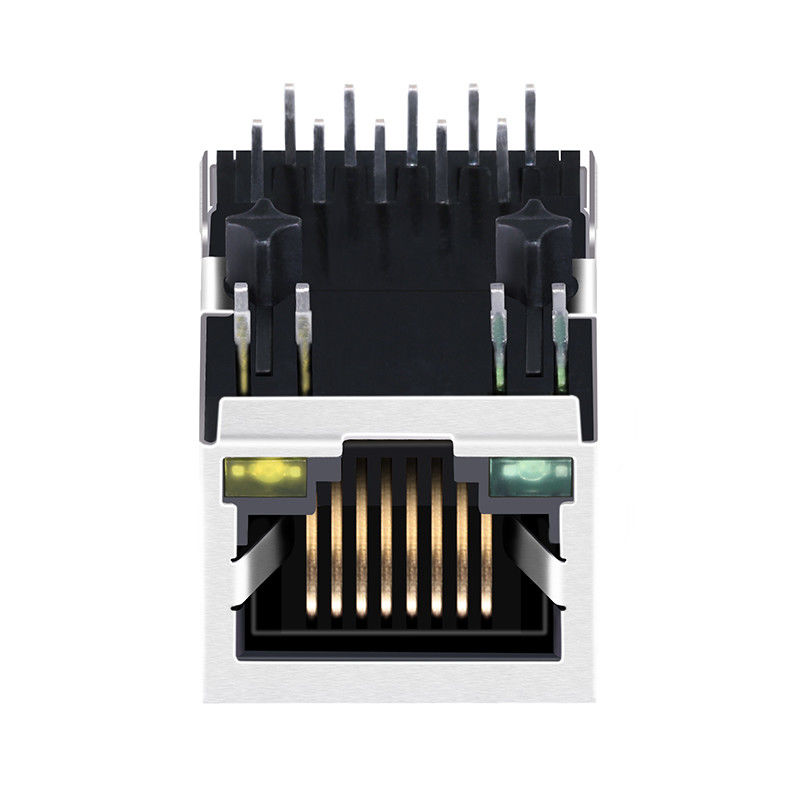

Der HY911130AE ist ein hochwertiger Gigabit-RJ45-Magnet Jack, der für eine robuste, schnelle Netzwerkverbindung für moderne Kommunikationsgeräte entwickelt wurde.Dieser ein-Port 1x1 MagJack integriert Ethernet-Magnetik in den RJ45-Anschluss, wodurch der PCB-Bereich reduziert und die Netzwerkoberflächenentwicklung vereinfacht wird.
Dieser RJ45-Anschluss unterstützt 10/100/1000Base-T-Ethernet-Anwendungen und verfügt über integrierte Transformatormodule, grüne/gelbe LED-Anzeigen und ein Tab-Down-Seiten-PCB-Montage-Design.Es ist für Ethernet-Switches geeignet, Router, industrielle Steuerungen, Netzwerk-Schnittstellenkarten und eingebettete Kommunikationsgeräte.
| Parameter | Spezifikation |
|---|---|
| Art der Ware | RJ45-Magnetbuchse |
| LINK-PP-Teilnummer | LPJG0806FBNL |
| Kompatibles Modell | HY911130AE |
| Typ des Steckers | RJ45 Jack mit integriertem Magnet |
| Portkonfiguration | Einfach-Anschluss 1x1 |
| Ethernet-Geschwindigkeit | 10/100/1000 Basis-T |
| Anzahl der Positionen | 10P8C |
| Typ der Montage | Durchs Loch |
| PCB-Stylus | Rechtswinkel / Seiteneingang |
| LED-Anzeiger | Grün / Gelb |
| Schirmung | Ohne EMI-Schild-Tab |
| Anschlussposition | Tab nach unten |
| Temperaturbereich | 0°C bis +70°C |
| PCB-Material | FR4 |
| Kontaktplattierung | Gold 6"/15"/30" |
| Drehverhältnis RX/TX | 1CT:1CT |
| PoE-Unterstützung | Nicht-PoE |
| Anwendung | Ethernet-LAN |
| Artikel | Wert |
|---|---|
| Portentyp | 1x1 RJ45 |
| Orientierung | Richtiger Winkel |
| Montierung | PCB durch Loch |
| Länge | 21.30 mm |
| Breite | 15.90 mm |
| Größe | 13.40 mm |
| LED-Farbe | Grün / Gelb |
1. Drehverhältnis ((± 2%)
1CT:1CT
3. HIPOT:1500Vrms MIN
4. Einsetzungsverlust:
-1,0dB MAX @ 1,0MHz bis 65MHz
5Rückkehrverluste:
-20dB MIN @ 1MHz bis 10MHz
-16dB MIN @ 10MHz bis 30MHz
-12dB MIN @ 30MHz bis 60MHz
-10dB MIN @ 60MHz bis 100MHz
6- Das ist nicht wahr.
-40 dB MIN @ 1MHz bis 30MHz
-35 dB MIN @ 30MHz bis 60MHz
-30dB MIN @ 60MHz bis 100MHz
7. Verweigerung der allgemeinen Anwendung:
-30 dB MIN @1MHz bis 50MHz
-20dB MIN @50MHz bis 150MHz
8. Betriebstemperatur: 0°C~70°C.
Der HY911130AE RJ45 Magnet Jack ist äußerst vielseitig.
- Gigabit-Ethernet-Switches und -Router
- Server-Mutterplatten und Netzwerk-Schnittstellenkarten (NIC)
- Industrielle PCs (IPC) und Automatisierungsteuerungen
- Smart Home-Gateways und IoT-Hubs
- Set-Top-Boxen und Smart-TVs
Ich suche einenHY911130AE kompatibel1000Base-T RJ45-Anschlussmit LED?
Kontakt LINK-PP für:
Holen Sie sich ein Angebot.und Datenblatt heute.
