Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: L22N010-0
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Einzelteil: |

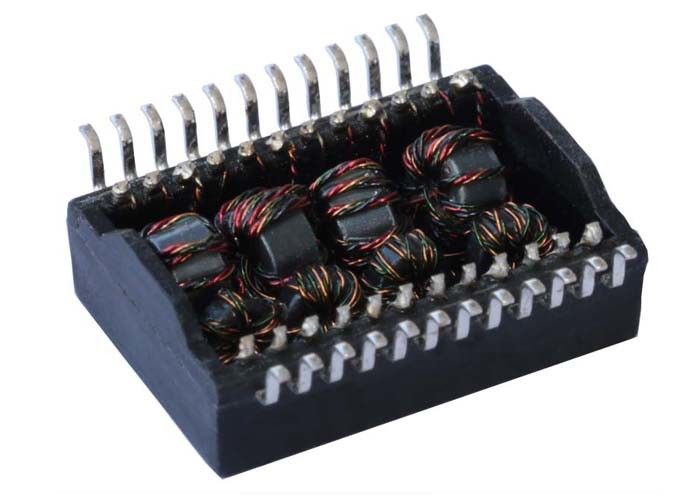

L22N010-0 |
Schnittstelle: |
Basis-t 2.5G~5G |
Äquivalent: |
L22N010-0=>LPxxxNL |
Stifte: |
24 |
Dateien: |
PDF/3D/ISG/Stp/Step/Datasheet |
Anwendung: |
Drahtlose Produkte EPON/GPON |
Montage: |
SMD |
Proben: |
frei |
Einzelteil: |
L22N010-0 |
Schnittstelle: |
Basis-t 2.5G~5G |
Äquivalent: |
L22N010-0=>LPxxxNL |
Stifte: |
24 |
Dateien: |
PDF/3D/ISG/Stp/Step/Datasheet |
Anwendung: |
Drahtlose Produkte EPON/GPON |
Montage: |
SMD |
Proben: |
frei |
| Pin zum Stift L22N010-0 | |||
| Reihe | Transformator | REICHWEITE konform: | Ja |
| Teilnummer: | L22N010-0 | EU RoHS konform: | Ja |
| Hersteller | LINK-PP | China RoHS konform: | Ja |
| Geschwindigkeit: | Basis-t 2.5G~5G | Zahl von Funktionen: | 1 |
| Paket: | SMD | Drehungs-Verhältnis (NP: Ns) | 1:1; 1:1 |
| PIN | 24 | Status: | Aktiv |
Anwendung:
1 Steif-flexible PWB-Versammlung
2 menschliche Maschinen-Schnittstellen
3 CPUkarten und -module
4 Anzeigen-Filter und Filme
1.Electrical Spezifikationen @25℃
Art: Balancentiefpass-Widerstand 100Ω
Verlust 2.Insertion
1-50MHZ ................. - 0,5 DB maximal
DB 50-125MHZ ............. - 1,0 maximal
DB 125-300MHZ ........... - 2,0 maximal
Verlust 3.Return
1-50MHz ................. - 20 DB Minload 100Ω
(Freq MHz/50MHz) minimale Last 100Ω DBs 50-200MHz ............. - 20+8*log
(Freq MHz/200MHz) minimale Last 100Ω DBs 200-300MHz ........... - 15+30*log
4.Reflected cm zu Diff-Umwandlung (Hinweis)
Minute DB-1MHZ ...................... - 30
Minute DB-50MHZ .................... - 30
Minute DB-100MHZ .................. - 27
200MHZ .................. - 24 DB-Minute
Minute DB-300MHZ .................. - 22
5.CM zu DM-Umwandlung (Hinweis)
Minute DB-1-50MHZ ................ - 35
Minute DB-125MHZ ................. - 30
Minute DB-200MHZ ................. - 27
300MHZ ................. - 24 DB-Minute
6.Reflected Diff zu cm-Umwandlung (Hinweis)
Minute DB-1-10MHZ ................ - 48
(Freq MHz/10MHz) Minute DB-10-300MHZ ............ - 48+19*log
7.CM zu cm-Verminderung (Hinweis)
Minute DB-1-200MHZ .............. - 25
Minute DB-200-300MHZ .......... - 20
Gespräch 8.Cross (Hinweis)
Minute DB-1-125MHZ .............. - 30
Minute DB-125-200MHZ .......... - 25
Minute DB-200-300MHZ .......... - 25
9.Inductance
@ 100KHz, 0.1V, NEIGUNG 160uHMin DC-8mA
Test 10.HiPot
@ Vrms 1500
Verhältnis 11.Turns
@ 1:1±5%
