Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: L22H002-L
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month

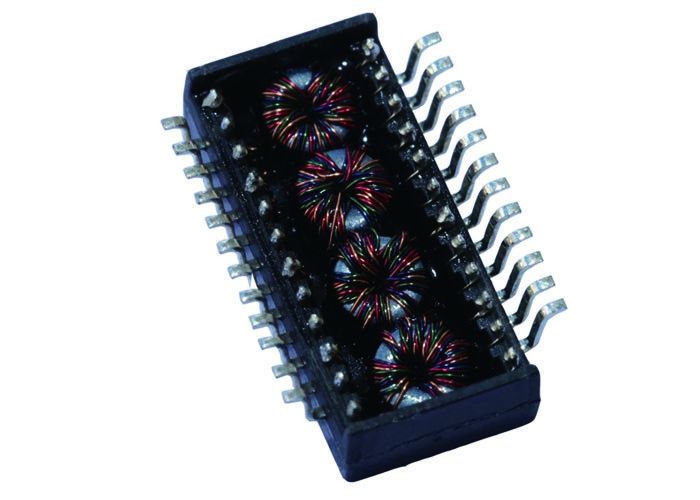

Einzelteil: |
L22H002-L |
Port: |
1 |
Schnittstelle: |
Basis-t 5G |
Stifte: |
24 |
Alternative: |
L22H002-L=>LPxxxNL |
MASS: |
L13.60xB15.00xH6.25 (Millimeter) |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Einzelteil: |
L22H002-L |
Port: |
1 |
Schnittstelle: |
Basis-t 5G |
Stifte: |
24 |
Alternative: |
L22H002-L=>LPxxxNL |
MASS: |
L13.60xB15.00xH6.25 (Millimeter) |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
SPEZIFIKATION:
1 entworfen für Basis-t des Ethernet-5G, volle einzelne Hafenanwendungen.
2 Unterstützungen 4 Paare Kategorie 6 oder größeres Kabel.
Schnittstelle mit 3 Kabeln für Isolierung und niedrige Gleichtaktemissionen.
4 entwarf, IEEE 802,3 mit 720mA ausgewogenem Strom zu treffen.
Befolgung 5 RoHS&Halogen geben Anforderungen frei.
6 Funktionieren und Lagertemperatur
Betriebstemperatur: 0°C zu +70°C
Lagertemperatur: -25°C zu +105°C
Empfindlichkeits-Niveau der Feuchtigkeits-7 (MSL): 2a
Anwendung:
1 Rahmen-Grabscher
2 Computerterminals
3 Computer-Motherboards
4 Werktische und Arbeitsplätze (industriell)
Teilnummer | L22H002-L |
Drehungs-Verhältnis (NP: Ns) | 1:1; 1:1 |
Höhe (Millimeter) | 6,25 |
Länge (Millimeter) | 13,60 |
Breite (Millimeter) | 15,00 |
REICHWEITE konform | Ja |
EU RoHS konform | Ja |
Transformator-Art | DATACOM-TRANSFORMATOR |
Montage-Eigenschaft | SMD |
Anwendung | UNIVERSELLER ZWECK |
1.Electrical Spezifikationen @25℃
Art: Balancentiefpass-Widerstand 100Ω
Verlust 2.Insertion
DB 1-50MHZ -0,5 maximal
DB 50-125MHZ -1,0 maximal
DB 125-300MHZ -2,0 maximal
Verlust 3.Return
1-50MHz -20 DB Minload 100Ω
50-200MHz -20+8*log (Freq MHz/50MHz) minimale Last 100Ω DBs
200-300MHz -15+30*log (Freq MHz/200MHz) minimale Last 100Ω DBs
4.Reflected cm zu Diff-Umwandlung (Hinweis)
1MHZ -30 DB-Minute
50MHZ -30 DB-Minute
100MHZ -27 DB-Minute
200MHZ -24 DB-Minute
300MHZ -22 DB-Minute
5.CM zu DM-Umwandlung (Hinweis)
1-50MHZ -35 DB-Minute
125MHZ -30 DB-Minute
200MHZ -27 DB-Minute
300MHZ -24 DB-Minute
6.Reflected Diff zu cm-Umwandlung (Hinweis)
1-10MHZ -48 DB-Minute
10-300MHZ -48+19*log (Freq MHz/10MHz) DB-Minute
7.CM zu cm-Verminderung (Hinweis)
1-200MHZ -25 DB-Minute
200-300MHZ -20 DB-Minute
Gespräch 8.Cross (Hinweis)
1-125MHZ -30 DB-Minute
125-200MHZ -25 DB-Minute
200-300MHZ -25 DB-Minute
9.Inductance
@ 100KHz, 0.1V, NEIGUNG 160uHMin DC-8mA
Test 10.HiPot
@ Vrms 1500
Verhältnis 11.Turns
@ 1:1±5%
