Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: PT61020L
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: 400 Stück pro Rolle
Lieferzeit: Auf Lager Versand innerhalb von 3 Tagen
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Verkäufer: |
Die Ausrüstung ist mit einer Maschine ausgestattet. |
Hersteller: |

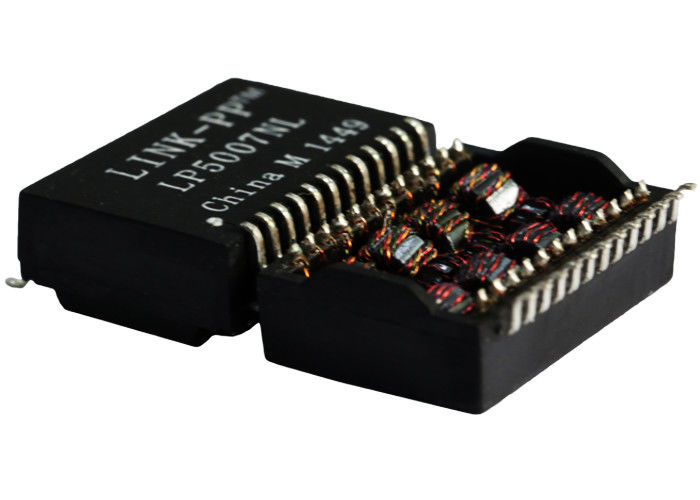

LP5007NL |
Nummer der Spitze: |
24 Stifte |
Serie: |
Ein-Port GigE-Transformator |
Endungsstil: |
Oberflächenbergpaket |
Isolationsspannung:: |
1,5 kV |
Proben: |
freies Angebot |
Poe: |
Unterstützung |
Verkäufer: |
Die Ausrüstung ist mit einer Maschine ausgestattet. |
Hersteller: |
LP5007NL |
Nummer der Spitze: |
24 Stifte |
Serie: |
Ein-Port GigE-Transformator |
Endungsstil: |
Oberflächenbergpaket |
Isolationsspannung:: |
1,5 kV |
Proben: |
freies Angebot |
Poe: |
Unterstützung |
■ Konform mit den IEEE802.3ab Draft Standards für 1000 Base-T.
■ Oberflächenmontage-Gehäuse.
■ Entwickelt für Langstrecken-Gigabit-Ethernet 10/100/1000 Base-T Vollduplex-Anwendungen.
■ Flaches Oberflächenmontage-Gehäuse für Reflow-Verarbeitung (245 °C Spitze).
■ Unterstützt 4 Paare von Kategorie 5 UTP-Kabeln.
■ Anwendbar für LAN (Local Area Network) und Ethernet
■ RoHS-konform.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | PT61020L |
| Transformator-Typ | LAN-Transformator-Modul |
| Anwendung | 10/100/1000BASE-T Ethernet |
| Montageart | Oberflächenmontage (SMD) |
| Betriebstemperatur | -40°C bis +85°C |
| Verpackung | Tape & Reel |
| RoHS-konform | Ja |
| REACH-konform | Ja |
| Anschlussausführung | Zinn |
| PoE-Unterstützung | Bis zu 640 mA für 1000BASE-T |
| Windungsverhältnis | 1CT : 1CT ±5% |
| Abmessung | Größe |
|---|---|
| Länge | 17,62 mm |
| Breite | 16,00 mm |
| Höhe | 6,00 mm |
| Parameter | Spezifikation |
|---|---|
| Induktivität | 350 µH min @ 100 kHz, 0,2 V, 8 mA DC Vorspannung |
| Streuinduktivität | 0,50 µH max @ 100 kHz, 0,2 V |
| Zwischenwicklungskapazität | 25 pF typ @ 100 kHz, 0,2 V |
| Gleichstromwiderstand (DCR) | 0,90 Ω max |
| Einfügedämpfung | -1,1 dB max (0,3–100 MHz) |
| Rückflussdämpfung (dB min) | 0,3–30 MHz: -18 dB 40 MHz: -14,4 dB 50 MHz: -13,1 dB 60–80 MHz: -12 dB |
| Übersprechen (dB min) | 0,3–30 MHz: -35 dB 60–100 MHz: -28 dB |
| Gleichtaktunterdrückung (CMRR) | 0,3–30 MHz: -40 dB 60 MHz: -35 dB 80–100 MHz: -30 dB |
| Hi-Pot-Isolationsspannung | 1500 VAC, 1 mA, 1 Sekunde |
