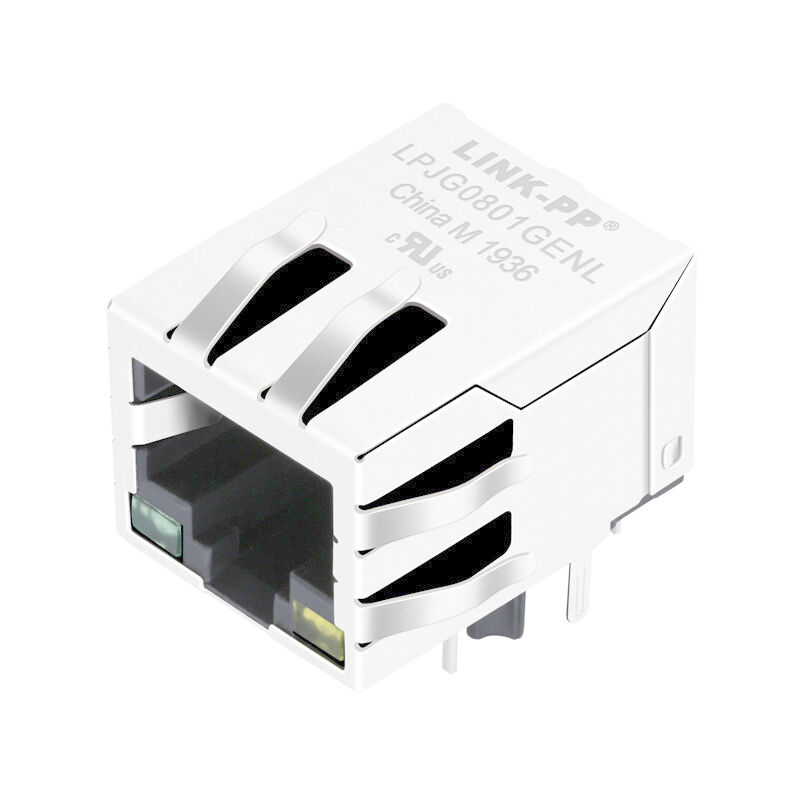

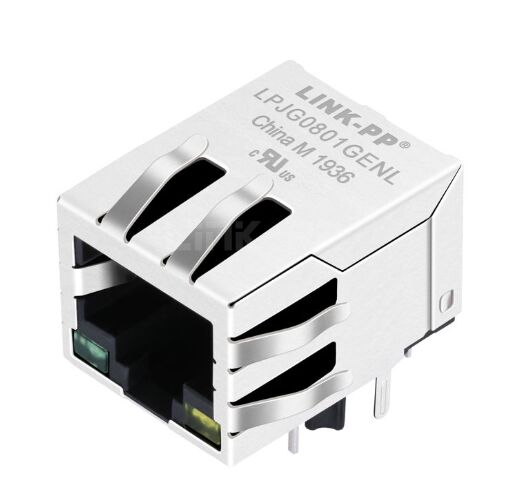

48F-01GYD2NL 1000BASE-T RJ45 Magnet Jack Einfachanschluss durch Loch

48F-01GYD2NL ist ein 1000BASE-T RJ45 MagJack mit einem Port und integrierter Magnetik, Durchsteckgehäuse, RoHS-Konformität und 6u-Zoll-Vergoldung für zuverlässige Ethernet-Konnektivität.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Überblick

Der48F-01GYD2NL RJ45 1000BASE-T MagJackist einModularer Ethernet-Anschluss mit einem Port und integrierten MagnetelementenEntwickelt für eine stabile Gigabit-Netzwerkleistung. DasRJ45-Buchse mit Durchgangslochist für anspruchsvolle LAN-Anwendungen konzipiert, bei denen es auf Signalintegrität, EMI-Leistung und langfristige Haltbarkeit ankommt.

MitRoHS-Konformität,6u-Zoll-Vergoldung, und ein robusterDurchsteckmontagedesign, Die48F-01GYD2NLeignet sich gut für die Vernetzung von Geräten, die Zuverlässigkeit erfordern1000BASE-T-Ethernet-Konnektivitätin einem kompakten und produktionsfreundlichen Format.

Warum sollten Sie sich für 48F-01GYD2NL RJ45 MagJack entscheiden?

Der48F-01GYD2NL 1000 BASE-T RJ45 MagJackvereint die Funktionen Modular Jack und Magnettransformator in einer integrierten Komponente. Dies trägt dazu bei, das PCB-Design zu vereinfachen, den Platinenplatz zu reduzieren und die Montageeffizienz zu verbessern.

Zu den wichtigsten Vorteilen gehören:

• Integrierte Magnete für1000BASE-T-Ethernet
• Einzelport RJ45Design für kompakte Grundrisse
• Durchsteckgehäusezur sicheren Leiterplattenmontage
• RoHS-Versionfür umweltgerechte Designs
• 6u-Zoll-Vergoldungfür eine verbesserte Kontaktsicherheit
• LED-Unterstützung für Verbindungs-/Aktivitätsanzeige
• Entwickelt für einen stabilen Betrieb in Industrie- und Netzwerkumgebungen

48F-01GYD2NL RJ45 mit Magnetik Spezifikationen

Technische Spezifikationen

Elektrische Spezifikationen bei 25 °C

Entwickelt für zuverlässige Gigabit-Ethernet-Übertragung48F-01GYD2NL RJ45-Stecker mit Magnetikliefert starke elektrische Leistung über den erforderlichen Frequenzbereich.

1. Windungsverhältnis:1CT:1CT (±5%)

2. Induktivität:Mindestens 350 μH bei 100 kHz, 0,1 V, 8 mA

3. Einfügedämpfung:-1,2 dB max (0,3–100 MHz)

4. Rückflussdämpfung:

• -16 dB min. (1–30 MHz)
• -13,5 dB min. (40 MHz)
• -11,5 dB min. (50 MHz)
• -10 dB min. (60–80 MHz)

5. Übersprechen:

• -40 dB min. (30 MHz)
• -36 dB min. (60 MHz)
• -30 dB min. (100 MHz)

6. Gleichtaktunterdrückung:

• -35 dB min. (30 MHz)
• -32 dB min. (60 MHz)
• -30 dB min. (100 MHz)

7. Hi-Pot / Isolationsspannung:1500 Vrms / 0,5 mA / 60 Sek. oder 1650 Vrms / 0,5 mA / 2 Sek

48F-01GYD2NL Datenblatt

48F-01GYD2NL RJ45 Datenblatt – Mechanisch

48F-01GYD2NL RJ45-Stecker Datenblatt – Schema

48F-01GYD2NL Material und Konstruktion Einzelheiten

Der48F-01GYD2NL MagJackist aus langlebigen Materialien gefertigt, um eine lange Lebensdauer und eine gleichbleibende elektrische Leistung zu gewährleisten.

Hauptmaterialien

• Gehäusematerial:Nylon 66, UL94V-0, schwarz
• Einlegematerial:Phosphorbronze C5210 EH, 0,35 mm Dicke
• Basis einfügen:PBT GF, UL94V-0
• Plattenmaterial:PBT GF, UL94V-0
• Kontaktmaterial:Phosphorbronze C5210 EH, 0,35 mm Dicke
• Metallschild:Messing C2680 mit Vernickelung

Überzug

• Nickel
• 100 % Zinn
• Vergoldung erhältlich bei3u“ bis 50u“, mit6u“für diese Version angegeben

LED- und Pin-Layout

DasEinzelport RJ45 MagJackEnthält LED-Unterstützung für die Netzwerkstatusanzeige. Die Zeichnung zeigtlinke LEDUndrechte LEDDadurch eignet es sich für Designs, die ein klares visuelles Link-/Aktivitätsfeedback benötigen.

Der Schaltplan weist außerdem auf integrierte Transformatoranschlüsse und Schirmerdung hin, was die praktische PCB-Implementierung für Gigabit-Ethernet-Schnittstellen unterstützt.

Empfohlenes Wellenlötprofil

Für die Montage gelten folgende empfohlene Wellenlötbedingungen:

• Spitzentemperatur (TP):250 ± 10°C
• Zeit der Spitzentemperatur:Maximal 5 Sekunden

Diese Bedingungen tragen dazu bei, eine zuverlässige Lötleistung während der Produktion zu unterstützen.

FAQ zum 48F-01GYD2NL Through Hole RJ45 MagJack

Wenn Sie auf der Suche nach einem sindzuverlässiger 1000BASE-T RJ45 MagJack, Die48F-01GYD2NLbietet eine starke Kombination aus integrierten Magneten, Durchgangslochstabilität, RoHS-Konformität und langlebiger Kontaktbeschichtung. Es ist eine praktische Wahl für Gigabit-Ethernet-Designs, die zuverlässige Signalleistung, klare LED-Anzeige und lange Lebensdauer benötigen.

1. Was ist 48F-01GYD2NL?

Der48F-01GYD2NList einEinzelport RJ45 MagJackmit integrierter Magnetik für1000BASE-T-EthernetAnwendungen.

2. Ist der 48F-01GYD2NL für Gigabit-Ethernet geeignet?

Ja. Es ist für konzipiert1000BASE-TLeistung, wodurch es für Gigabit-Ethernet-Designs geeignet ist.

3. Unterstützt dieser RJ45-Anschluss LEDs?

Ja. Die mechanische Zeichnung zeigtlinke und rechte LEDUnterstützung für die Anzeige des Netzwerkstatus.

4. Ist der 48F-01GYD2NL RoHS-konform?

Ja. Diese Version wird als a angegebenRoHS-Version.

5. Was ist die Montageart?

Der48F-01GYD2NL MagJackverwendet aDurchgangslochPaket zur sicheren Leiterplattenbefestigung.
