Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 7499010122
Dokument: LPJD5011BENL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.09-$1.25
Verpackung Informationen: Tube/Karton
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Teilenummer: |
7499010122 |
Portkonfiguration: |
1x1 |
Montageart:: |
Durch Loch |
Montagewinkel: |
Vertikale |
Betriebstemperatur:: |
0°C bis +70°C |
hipot Test: |
2250 V Gleichstrom für 1 Minute |
Teilenummer: |
7499010122 |
Portkonfiguration: |
1x1 |
Montageart:: |
Durch Loch |
Montagewinkel: |
Vertikale |
Betriebstemperatur:: |
0°C bis +70°C |
hipot Test: |
2250 V Gleichstrom für 1 Minute |

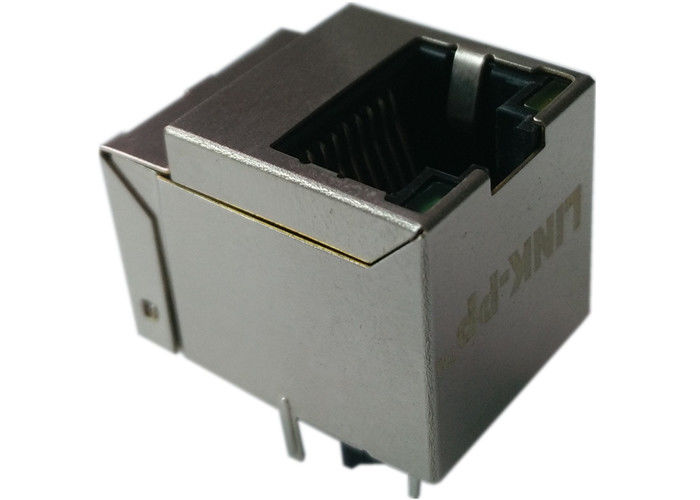

Entdecken Sie den 7499010122 Vertical RJ45 Connector mit integriertem LAN-Transformator für 10/100 Base-T-Anwendungen.und zuverlässige elektrische Leistung.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | 7499010122 |
| Art der Ware | Integrierte RJ45-Verbindung mit LAN-Transformator |
| Ausstattung | 1x1 (einziger Hafen) |
| Anzahl der Positionen | 8P8C |
| Anzahl der Häfen | 1 |
| Anzahl der Zeilen | 1 |
| Typ der Montage | Durchs Loch |
| Montagewinkel | Vertikal |
| Endungsstil | Lötmittel |
| Schirmung | Schild |
| Leistungskategorie | Kategorie 5 |
| Höhe über dem Brett | 16.90 mm (0,665") |
| LED-Anzeiger | - Ja, das ist es. |
| LED-Farbe | Gelb / Grün |
| Anwendungen | 10/100 Basis-T, Auto MDIX |
| Einhaltung der Vorschriften | IEEE 802.3u |
| UL-Datei | E472316 |
| Parameter | Spezifikation |
|---|---|
| Wohnmaterial | für die Verwendung in Kraftfahrzeugen mit einer Leistung von mehr als 50 kW |
| Ausgangsmaterial | Ferrit |
| Kontaktplattierung | 30 μ" Gold auf dem Kontaktbereich |
| Schildmaterial | Kupferlegierung |
| Schildplattierung | 50 μ" Nickel |
| Typ des Drahtes | QPN180 |
| Parameter | Prüfbedingungen | Wert | Einheit | Toleranz |
|---|---|---|---|---|
| Induktion (OCL) | 100 kHz / 100 mV @ 8mA Gleichspannungsverzögerung | ≥ 350 | μH | - Ich weiß. |
| Drehverhältnis (Tx/Rx) | 100 kHz / 100 mV | 11 / 1:1 | - Ich weiß. | ± 2% |
| Einsetzungsverlust | 1 ̊65 MHz | ≤ -1.0 | dB | - Ich weiß. |
| Rückkehrverlust | 1 ̊30 MHz | ≥ -18 | dB | - Ich weiß. |
| 30° 45 MHz | ≥ -16 | dB | - Ich weiß. | |
| 45-60 MHz | ≥ -14 | dB | - Ich weiß. | |
| 60 ∼ 80 MHz | ≥ -12 | dB | - Ich weiß. | |
| Ablehnung des allgemeinen Modus | 1 ‰ 100 MHz | ≥ -35 | dB | - Ich weiß. |
| Überspannung | 1 ‰ 100 MHz | ≥ -35 | dB | - Ich weiß. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0°C bis +70°C |
| Hypotest | 2250 VDC / 1 Minute |
| Parameter | Spezifikation |
|---|---|
| Vorwärtsspannung | 1.8V 2.5V |
| Vorwärtsstrom | 20 mA |
Der 7499010122 Vertical RJ45 Connector ist für eine stabile elektrische Leistung in 10/100 Base-T-Schaltkreisen ausgelegt.
1. Induktivität:350 μH min.
2- Dreht sich Verhältnis:11 (Tx) / 1 (Rx), ±2%
3Einfügungsverlust:-1,0 dB max. bei 1 ‰ 65 MHz
4Rückkehrverlust:
-18 dB min. bei 1 ̊30 MHz
-16 dB min. bei 30°45 MHz
-14 dB min. bei 45-60 MHz
-12 dB min. bei 60~80 MHz
5- Verweigerung des allgemeinen Modus:-35 dB min. bei 1 ‰ 100 MHz
6Übertragung:-35 dB min. bei 1 ‰ 100 MHz
Wenn Ihr Projekt eineVertikaler RJ45-Anschluss mit integrierter Magnetisierung, die 7499010122 bietet eine zuverlässige Lösung für10/100Base-TXEs ist einedurchlöchrige vertikale Struktur,abgeschirmtes Bauwerk, undLeistung der Kategorie 5die PCB-Anlage zu einer praktischen Wahl für Hersteller machen, die eine stabile Konnektivität und eine effiziente PCB-Integration benötigen.
Nummer des Teils7499010122Dies ist insbesondere für Ingenieure, Beschaffungsgruppen und Käufer, die nach einemvertikal integrierter RJ45-Anschlussdie Ethernet-Anwendungen mit gleichbleibender Leistung und zugelassener Materialkonstruktion unterstützt.
Die7499010122 Vertikaler RJ45-Anschlussist eine kompakte, abgeschirmte, integrierte Ethernet-Lösung für10/100 Basis-TAnwendungenAuto-MDIX-Unterstützung, IEEE 802.3u-Konformität, vertikale Durchlöchermontage und zuverlässige elektrische Eigenschaften, ist eine intelligente Wahl für Netzwerkhardware, die eine langlebige und effiziente RJ45-Schnittstelle benötigt.
Die 7499010122 wird in10/100 Basis-T-Ethernet-Anwendungenwo einmit einer Breite von nicht mehr als 10 mm,ist für Netzwerkentwürfe auf Vorstandsebene erforderlich.
Ja, die 7499010122 ist einmit geschütztem RJ45-Anschluss, was zum besseren Schutz vor elektromagnetischen Störungen beiträgt.
Ja, dieser Stecker ist...Automatisierte MDIX-Aktivierung, so dass es für flexible Ethernet-Verbindungen in kompatiblen Systemen geeignet ist.
Es verwendet eineDurchlöcher, vertikale Montageartmit Lötvorrichtung.
Ja, es ist alsLeistungskategorie Kategorie 5Anschluss.
