Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH,RoHS
Modellnummer: J0C-0003NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 720pcs
Preis: $0.85
Verpackung Informationen: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Spezifikation: |
J0C-0003NL |
Teile-Nr: |
LPJ19113DNL |
Serie: |
RJ45-Anschluss mit integriertem Magnet |
Ethernet: |
10/100BASE-TX |
Montage: |
Oberflächenbefestigung (SMT) |
Isolationsspannung: |
1500 Vrms |
Kurvenverhältnis: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Spezifikation: |
J0C-0003NL |
Teile-Nr: |
LPJ19113DNL |
Serie: |
RJ45-Anschluss mit integriertem Magnet |
Ethernet: |
10/100BASE-TX |
Montage: |
Oberflächenbefestigung (SMT) |
Isolationsspannung: |
1500 Vrms |
Kurvenverhältnis: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

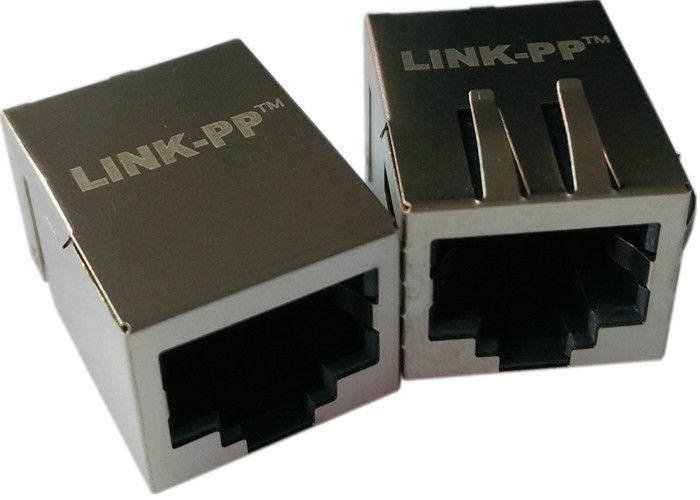

J0C-0003NL ist ein RJ45-Steckverbinder mit einem Port und integrierter Magnetik (MagJack), der für 10/100Base-TX Ethernet-Anwendungen.
Er gehört zur PulseJack J0C-Serie und integriert Ethernet-Isolationstransformatoren und Gleichtaktfilter im Steckverbindergehäuse, was das PCB-Design vereinfacht und die EMI-Leistung verbessert.
Das Gerät verwendet einen Oberflächenmontage-Footprint (SMT) und eine flache Bauweise, wodurch es sich für kompakte Netzwerkgeräte wie Router, Set-Top-Boxen und Industrie-Controller eignet.
| Parameter | Spezifikation |
|---|---|
| Übersetzungsverhältnis | 1CT:1 (TX), 1CT:1 (RX) |
| Steckverbinder-Ausrichtung | Tab nach oben |
| LED-Anzeigen | Grün / Gelb |
| EMI-Finger | Ja |
| BST-Schaltung | Nein |
| Frequenz | Einfügedämpfung (Max) |
|---|---|
| 1 – 65 MHz | -1,0 dB |
| Frequenz | Rückflussdämpfung (Min) |
|---|---|
| 1 – 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 – 80 MHz | -12 dB |
| Frequenz | Nebensprechen (Min) |
|---|---|
| 1 – 10 MHz | -40 dB |
| 30 – 60 MHz | -35 dB |
| 60 – 100 MHz | -30 dB |
| Frequenz | CMR (Min) |
|---|---|
| 1 – 50 MHz | -30 dB |
| 50 – 130 MHz | -20 dB |
| Parameter | Spezifikation |
|---|---|
| Hi-Pot-Isolationsspannung | 1500 Veff @ 60 Hz |
| Parameter | Spezifikation |
|---|---|
| Steckverbindertyp | RJ45 mit integrierter Magnetik |
| Port-Konfiguration | 1 × 1 |
| Anzahl der Kontakte | 8P8C |
| Montagetyp | Oberflächenmontage (SMT) |
| Ausrichtung | Rechtwinklig (90°) |
| Abschirmung | Abgeschirmt |
| Gehäusematerial | Hochtemperatur-Thermoplast |
| Kontaktmaterial | Phosphorbronze |
| Kontaktbeschichtung | Gold über Nickel |
| Höhe über PCB | ~13,6 mm |
Der J0C-0003NL wird in 10/100Base-TX Ethernet-Schnittstellen verwendet, wo ein kompakter RJ45-Steckverbinder mit integrierter Magnetik erforderlich ist.
Typische Anwendungen umfassen Router, Switches und eingebettete Netzwerkgeräte.
Ja.
Der Steckverbinder integriert LAN-Isolationstransformatoren und Gleichtaktfilter, wodurch externe Magnetik überflüssig wird.
Der Steckverbinder unterstützt 10-Mbit/s- und 100-Mbit/s-Ethernet (10/100Base-TX)-Netzwerke.
Das Gerät ist für die SMT-PCB-Montage konzipiert, was es für die automatisierte Fertigung geeignet macht.
Im Vergleich zu separaten Transformator- + RJ45-Lösungen bieten integrierte MagJack-Steckverbinder wie der J0C-0003NL mehrere Vorteile:
Ethernet-Transformatoren sind im Steckverbindergehäuse integriert, was den Platzbedarf auf der Platine reduziert.
Designer können die Ethernet-PHY direkt mit der MagJack-Schnittstelle verbinden, ohne komplexe Transformator-Leitungsführung.
Integrierte Gleichtaktfilter verbessern die Unterdrückung elektromagnetischer Störungen.
Weniger externe Komponenten reduzieren die Komplexität der Fertigung und die Montagekosten.
Der J0C-0003NL integrierte MagJack-Steckverbinder bietet eine kompakte und zuverlässige Lösung für 10/100Base-TX Ethernet-Schnittstellen.
Mit integrierter Magnetik, starker EMI-Leistung und Standard-RJ45-Konnektivität vereinfacht er das Ethernet-Hardware-Design und erfüllt gleichzeitig die IEEE-Netzwerkstandards.
Dies macht ihn zu einer ausgezeichneten Wahl für eingebettete Netzwerksysteme, Router, Switches und industrielle Ethernet-Geräte.
