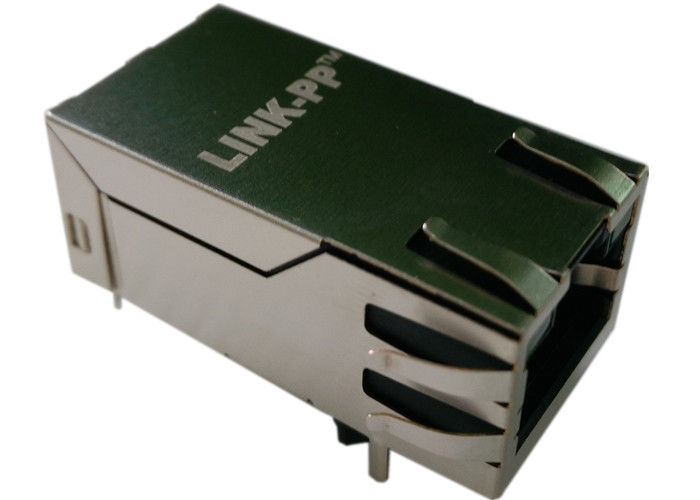

LPJK0036AONL 1x1 RJ45 ICM integrierte Magnetics-Duplex-LED-Anzeige

Das LINK-PP LPJK0036AONL ist ein erstklassiges integriertes 10/100/1000 Base-T (1G) Gigabit-Ethernet-Steckverbindermodul (ICM), das für moderne Netzwerkhardware, Smart Homes, Telekommunikationsgeräte und Embedded-Systeme entwickelt wurde. Durch die Kombination eines Hochleistungs-LAN-Übertragers mit einer robusten modularen RJ45-Buchse in einem einzigen Tab-Up-, Side-Entry- (90°-Winkel) THT-Gehäuse spart dieses Modul wertvollen Platz auf der Leiterplatte und gewährleistet gleichzeitig eine hervorragende Signalintegrität.

Hergestellt unter strengen ISO 9001- und ISO 14001-Qualitätsmanagementsystemen, ist das LPJK0036AONL vollständig konform mit den IEEE 802.3-, UL-, RoHS- und REACH-Standards. Es ist für einen zuverlässigen Betrieb in kommerziellen Temperaturbereichen von 0°C bis 70°C ausgelegt.

Hauptmerkmale des 10/100/1000 Base-T RJ45-Steckverbinders

• High-Speed-Gigabit-Fähigkeit: Unterstützt volle 10/100/1000 Base-T-Datenraten und eignet sich somit ideal für bandbreitenintensive Unternehmens- und Endverbraucheranwendungen.
• Platzsparendes Side-Entry-Design: Verfügt über eine rechtwinklige 90-Grad-THT-Side-Entry-Grundfläche (Abmessungen: 33,02 mm L x 16,60 mm B x 13,50 mm H) und optimiert so den vertikalen Freiraum auf dicht bestückten Multi-Port-Leiterplatten.
• Erweiterte EMI/EMV-Unterdrückung: Ausgestattet mit integrierter Metallabschirmung und EMI-Laschen für eine robuste Erdung und geringe Anfälligkeit gegenüber elektromagnetischen Störungen.
• Zweifarbige visuelle Diagnose: Integrierte orange/grüne und gelbe LEDs bieten eine Echtzeit-Statusanzeige für Verbindungsgeschwindigkeit und Netzwerkaktivität.
• Anpassbare Goldkontaktbeschichtung: Erhältlich mit 6µ", 15µ" oder 30µ" Vergoldung im Kontaktbereich zur Gewährleistung langfristiger Korrosionsbeständigkeit und hoher Steckzyklenfestigkeit.

Technische Daten

Elektrische Spezifikationen und Datenblatt des LPJK0036AONL 1x1 RJ45

Elektrische Spezifikationen bei 25℃ 1. Übersetzungsverhältnis: TX=1:1 RX=1:1 2. INDUKTIVITÄT (@100KHz, 100mV, 8mA DC BIAS): J1-J2;J3-J6;J4-J5;J7-J8: 350uH min 3. Einfügedämpfung: 0.3～100MHz:-1.2dB Max 4. Rückflussdämpfung (dB Min. Last 100Ω): 1～30MHz:-16 40MHz:-13.5 50MHz:-11.5 60～80MHz:-10 5. Übersprechen (dB Min): 30MHz:-40 60MHz:-36 100MHz:-30 6. Gleichtaktunterdrückung (Differential to Common Mode): 30MHz:-35dB Min 60MHz:-32dB Min 100MHz:-30dB Min 7. Isolationsspannung: 1500Vrms 8. Betriebstemperaturbereich: 0℃～70℃.

Häufig gestellte Fragen

1. Wie gewährleistet das LPJK0036AONL die Signalintegrität bei Hochfrequenz?

In Gigabit-Ethernet-Anwendungen können Signaldämpfung und Rückflussdämpfung zu Paketverlusten führen. Das LPJK0036AONL integriert präzise gewickelte interne LAN-Übertrager mit einem Übersetzungsverhältnis von 1CT:1CT, wodurch eine korrekte Impedanzanpassung und eine hohe Gleichtaktunterdrückung über alle 4 differentiellen Paare sichergestellt werden.

2. Ist die THT-Side-Entry-Bauweise bei mechanischer Beanspruchung zuverlässig?

Ja. Das Modul verfügt über ein robustes Haltestift-Design (T-Post) für Leiterplatten in Kombination mit langlebigen, lötzinnbeschichteten Schirmlaschen. Diese mechanische Verankerung absorbiert physische Steck- und Zugkräfte von Ethernet-Kabeln und schützt interne Lötstellen vor thermischer und mechanischer Ermüdung.

3. Unterstützt das LPJK0036AONL Power over Ethernet (PoE)?

Nein, das LPJK0036AONL ist als Non-PoE-Steckverbinder spezifiziert. Für Anwendungen mit PoE- oder PoE+-Versorgung wählen Sie bitte die speziellen PoE-Serien von LINK-PP (z. B. LPJT oder vergleichbare Varianten).

4. Kann ich 3D-Modelle und PDF-Zeichnungen für das PCB-Layout-Design erhalten?

Ja! LINK-PP stellt sowohl offizielle PDF-Zeichnungen als auch 3D-CAD-STEP-Modelle für das LPJK0036AONL bereit, um Hardware-Entwickler bei der präzisen Modellierung von Footprints und Gehäuseabständen zu unterstützen.

5. Sind kostenlose Muster zum Testen verfügbar?

Qualifizierte Unternehmens- und Geschäftskunden können kostenlose Entwicklungsmuster zur Evaluierung anfordern, bevor eine Serienfertigung beauftragt wird.
