Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168
Modellnummer: LPJ19911ADNL
Dokument: LPJ19911ADNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 60pcs
Preis: $0.75
Verpackung Informationen: 60pcs/tray oder Spulen-Paket
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 50 Millionen Stück/Monat
Kompatible Marken: |
Wurth |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
mit |
EMI-Tabs: |
mit |
Montageart: |
smt |
Löttyp: |
Rückflut |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Kompatible Marken: |
Wurth |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
mit |
EMI-Tabs: |
mit |
Montageart: |
smt |
Löttyp: |
Rückflut |
Betriebstemperaturbereich: |
-40°C bis +85°C |
LPJ19911ADNL SMT RJ45 mit integrierter 10/100BASE-T-Magnetik, EMI-Federkontakt, LED-Option, reflow-kompatibel, -40–+85°C. Datenblatt & Querverweise.

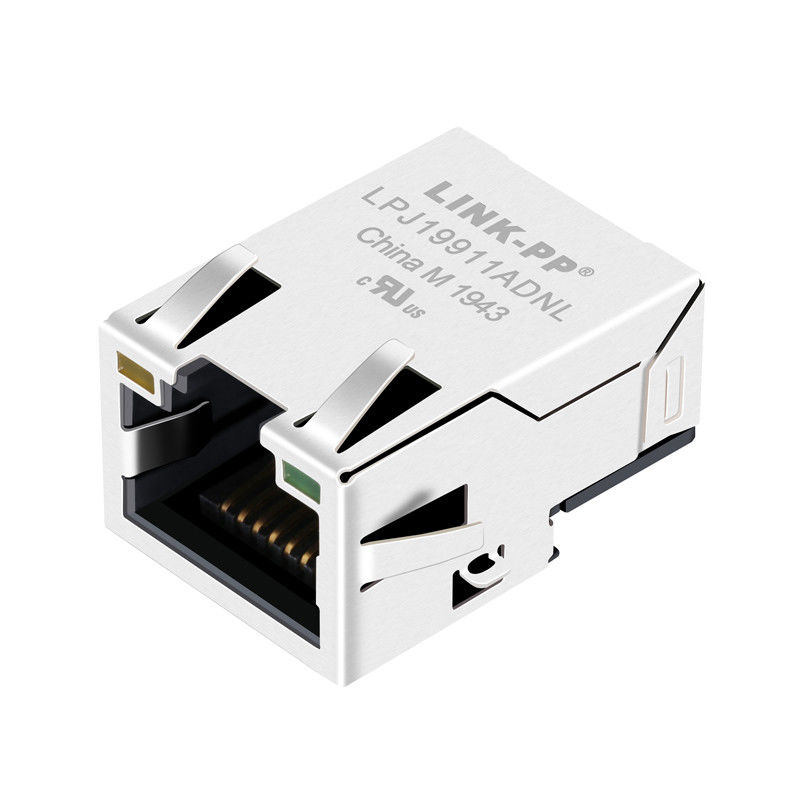

Der LPJ19911ADNL ist ein flacher SMT-RJ45-Steckverbinder mit einem Port und integrierter 10/100BASE-T-Magnetik sowie LED-Anzeigen. Er integriert Gleichtaktfilter und Transformatorwicklungen (Übersetzungsverhältnis 1CT:1CT), die die typischen Isolations- und Kopplungsanforderungen für Fast Ethernet erfüllen. Die EMI-Federkontakte an den Abschirmungsfahnen bieten Erdungsoptionen für das Gehäuse zur Reduzierung von Abstrahlungen. Der Steckverbinder ist für die SMT-Reflow-Bestückung mit dem empfohlenen IR-Reflow-Profil optimiert und für den Betrieb von -40 °C bis +85 °C ausgelegt, was ihn für industrielle, Telekommunikations- und eingebettete Netzwerkanwendungen geeignet macht, bei denen eine robuste thermische Leistung und automatisierte Produktion erforderlich sind.

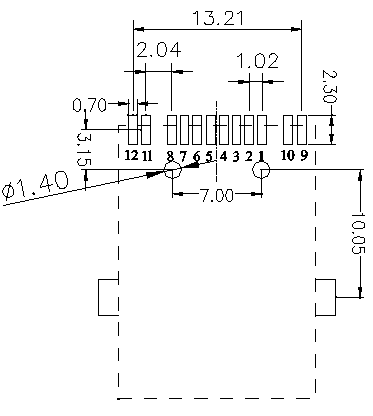

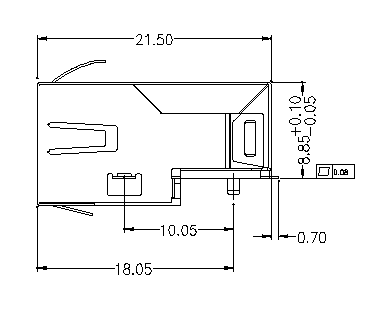

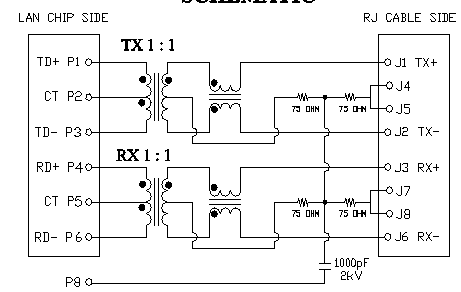

| Parameter | Spezifikation |
|---|---|
| Teilenummer | LPJ19911ADNL |
| Steckverbindertyp | SMT RJ45-Steckverbinder mit integrierter Magnetik |
| Anzahl der Ports | 1 × 1 |
| Verriegelungsrichtung | Oben (Lasche oben) |
| Montagetyp | Oberflächenmontage (SMT) |
| Löttyp | Reflow |
| Datenrate | 10/100BASE-T |
| PoE-Unterstützung | Nicht-PoE |
| LED-Option | Ja (Link / Aktivität) |
| EMI-Abschirmung | EMI-Federkontakt / EMI-Fahnen |
| Betriebstemperatur | -40 °C bis +85 °C |
| Konformität | RoHS-konform |
| Abmessung | Größe |
|---|---|
| Länge | 21,60 ± 0,5 mm |
| Breite | 15,6 mm |
| Höhe (vorne) | 11,35 mm |
| Höhe (hinten) | 8,9 mm |
| Parameter | Spezifikation |
|---|---|
| Übersetzungsverhältnis | 1CT : 1CT ±5% |
| Leerlaufinduktivität (OCL) | ≥ 350 µH @ 100 kHz, 0,1 V, 8 mA DC-Bias |
| Einfügedämpfung | ≤ 1,2 dB (1–100 MHz) |
| Rückflussdämpfung* | Siehe Datenblatt (frequenzabhängig) |
| Nebensprechen | ≤ -30 dB (1–100 MHz) |
| Gleichtaktunterdrückung (CMR) | ≤ -30 dB (1–100 MHz) |
| Isolation (PHY zu Leitung) | 1500 Vrms |
| Betriebstemperatur (elektrisch) | -40 °C bis +85 °C |
* Die Werte für die Rückflussdämpfung sind frequenzabhängig; bitte beachten Sie das offizielle Datenblatt für die vollständige Tabelle der Rückflussdämpfung.
| Artikel | Spezifikation |
|---|---|
| Vorwärmtemperatur | 150 – 200 °C |
| Vorwärmzeit | 60 – 180 s |
| Halte-/Soak-Temperatur | 217 °C |
| Zeit über 217 °C | 60 – 150 s |
| Spitzentemperatur | 250 °C (+0 / −5 °C) |
| Zeit bei Spitze | Max. 5 s |
| Aufheizrate | ≤ 3 °C/s |
| Abkühlrate | ≤ 6 °C/s |
| Gesamt-Reflow-Zeit | ≤ 6 Minuten |
| Hersteller | Kompatible Teilenummer |
|---|---|
| Würth Elektronik | 7498011122AR |
| Würth Elektronik | 7498011122 |
Der LPJ19911ADNL ist ein SMT-RJ45-Steckverbinder mit einem Port und integrierter 10/100BASE-T-Magnetik, LED-Status, EMI-Federkontakten (Abschirmungsfahnen) und einem SMT-Reflow-kompatiblen Footprint. Entwickelt für platzsparende LAN-Schnittstellen auf Consumer-, Industrie- und Embedded-PCBs, ist das Teil für zuverlässige Signalintegrität, breiten Temperaturbereich (-40 °C bis +85 °C) und automatisierte SMT-Bestückung ausgelegt.
