Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: SI-51005-F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive & Discounted
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Etwa 1-2 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Magjack-Modul: |
SI-51005-F |
Kategorie: |
ICMs-integriertes Anschlussmodul |
Geschwindigkeit: |
1000base-t |
Hipot: |
1500V |
Proben: |
Kostenlos verfügbar |
In China hergestellt: |
LPJG17332AWNL |
Magjack-Modul: |
SI-51005-F |
Kategorie: |
ICMs-integriertes Anschlussmodul |
Geschwindigkeit: |
1000base-t |
Hipot: |
1500V |
Proben: |
Kostenlos verfügbar |
In China hergestellt: |
LPJG17332AWNL |

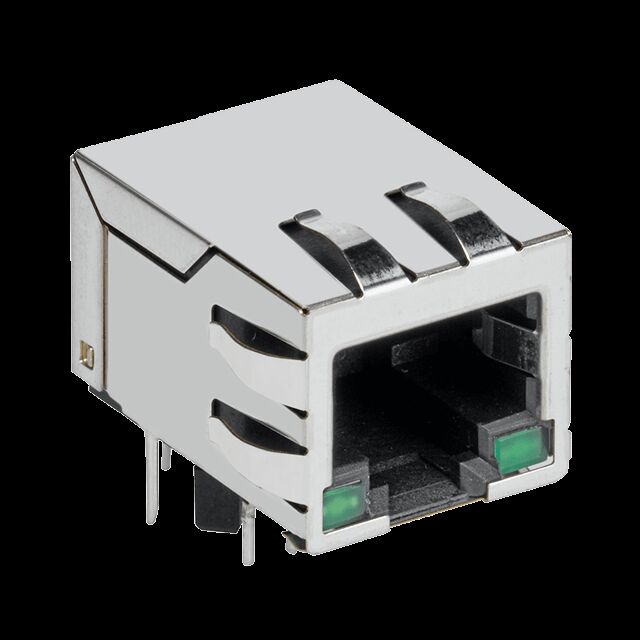

SI‑51005‑F ist eine Einzelport-RJ45-Buchse mit integrierter Magnetik, abgeschirmtem EMI-Gehäuse, goldbeschichteten Kontakten und rechtwinkliger Durchgangsbohrung — ideal für Gigabit-Ethernet, Industrieschalter, Router, Medienkonverter und eingebettete Netzwerkgeräte, die ein kompaktes Design und zuverlässige EMI-Leistung erfordern.
Der SI-51005-F ist ein Hochleistungs-1×1 RJ45 Integrated Connector Module (ICM) für 10/100/1000Base-T Ethernet-Anwendungen.
Es integriert die RJ45-Schnittstelle, Magnetik (Transformator, Drosseln), EMI-Komponenten, LEDs und Abschirmung in einem kompakten Modul, wodurch die Komplexität des Leiterplattenlayouts erheblich reduziert und die Signalintegrität verbessert wird.
Dieser Stecker ist ideal für Netzwerkgeräte, die hohe Zuverlässigkeit, starke EMI-Unterdrückung und effizientes Leiterplattendesign erfordern, einschließlich Switches, Routern, Industriesteuerungen, IoT-Gateways und eingebetteten Ethernet-Systemen.
| Parameter | Beschreibung |
|---|---|
| Ethernet-Geschwindigkeit | 10/100/1000Base-T |
| Magnetik | Integrierter Transformator + EMI-Komponenten |
| LEDs | Grün / Grün (Link & Aktivität) |
| Isolationsspannung | 1500 Vrms (typ.) |
| Parameter | Beschreibung |
|---|---|
| Steckertyp | RJ45, 1×1, 8P8C |
| Montageart | Durchgangsbohrung, rechtwinklig |
| Abschirmung | Ja, Metallabschirmung mit EMI-Fingern |
| Kontaktmaterial | Kupferlegierung |
| Kontaktbeschichtung | 50 µin Gold |
| Gehäusematerial | Thermoplast, UL 94V-0 |
| Leiterplattenhöhe | 0,550 Zoll (13,97 mm) |
| Parameter | Wert |
|---|---|
| Betriebstemperatur | −40°C bis +85°C |
| Lagertemperatur | −40°C bis +85°C |
| RoHS | Konform |
