Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH163
Modellnummer: J3006G21DNL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 200 PCS
Preis: verhandelbar
Verpackung Informationen: 50 PC/Behälter, 24tray /carton/32 *30*31, 9 KG/1200pcs/carton
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Teilenummer: |
J3006G21DNL |
In China hergestellt: |
LPJ3094ABNL |
Anwendung: |
10/100 Basis-TX, AutoMDIX |
Montageart: |
Oberflächenmontage |
Portkonfiguration: |
1 × 1 |
Hipot: |
1500V |
Teilenummer: |
J3006G21DNL |
In China hergestellt: |
LPJ3094ABNL |
Anwendung: |
10/100 Basis-TX, AutoMDIX |
Montageart: |
Oberflächenmontage |
Portkonfiguration: |
1 × 1 |
Hipot: |
1500V |

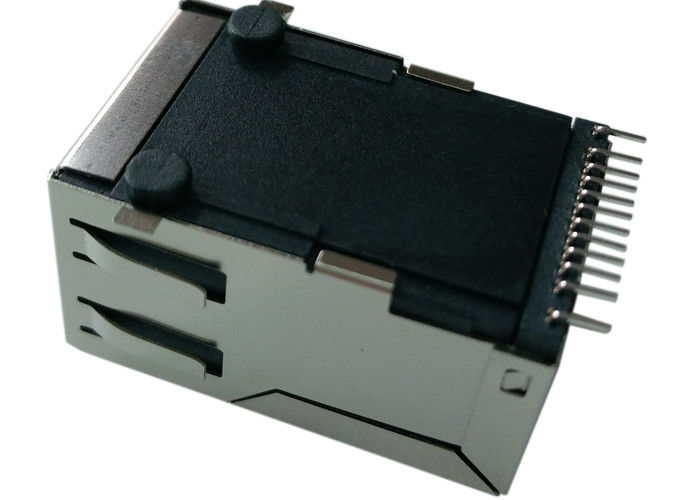

J3006G21DNL PulseJack RJ45 MagJack 1x1 Surface Mount-Steckverbinder mit integrierter Magnetik, Grün/Gelbe LEDs, Auto-MDIX-Unterstützung, EMI-Abschirmung und 1500Vrms-Isolation für 10/100Base-TX Ethernet-Anwendungen.
Der J3006G21DNL PulseJack RJ45-Steckverbinder ist ein 1x1 integrierter RJ45-Steckverbinder mit Magnetik (MagJack), der für 10/100Base-TX Ethernet-Netzwerkanwendungen entsprechen.
Dieser Surface-Mount (SMT) RJ45-Steckverbinder integriert LAN-Magnetik, EMI-Abschirmung und Dual-LEDs in einem kompakten Gehäuse, was eine zuverlässige Ethernet-Konnektivität ermöglicht und gleichzeitig Platz auf der Leiterplatte und Komplexität bei der Montage reduziert.
Der J3006G21DNL unterstützt Auto-MDIX-Funktionalität, entspricht den IEEE 802.3 Ethernet-Standards und bietet 1500Vrms-Isolation, was eine robuste Signalintegrität und eine hervorragende EMI-Unterdrückung in Netzwerkgeräten wie Routern, Switches und eingebetteten Ethernet-Systemen gewährleistet.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | J3006G21DNL |
| Steckverbindertyp | RJ45 MagJack |
| Port-Konfiguration | 1 x 1 |
| Ethernet-Geschwindigkeit | 10/100Base-TX |
| Montagetyp | Surface Mount (SMT) |
| Ausrichtung | Rechtwinklig (90°) |
| Tab-Richtung | Oben |
| LED | Grün / Gelb |
| Abschirmung | Abgeschirmt mit EMI-Fingern |
| Höhe über PCB | 13,61 mm |
| Anzahl der Kerne | 4 |
| Betriebstemperatur | 0°C bis +70°C |
| Parameter | Spezifikation |
|---|---|
| Übersetzungsverhältnis | 1CT:1CT (TX/RX) |
| Einfügedämpfung | ≤ -1,0 dB (1–65 MHz) |
| Rückflussdämpfung | ≥ -20 dB (1–10 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (60–80 MHz) | |
| Nebensprechen | ≥ -40 dB (1–10 MHz) |
| ≥ -35 dB (30–60 MHz) | |
| ≥ -30 dB (60–100 MHz) | |
| Gleichtaktunterdrückung | ≥ -30 dB (1–50 MHz) |
| ≥ -20 dB (50–130 MHz) | |
| Isolationsspannung | Mindestens 1500 Vrms @ 60 Hz |
| Komponente | Material |
|---|---|
| Gehäuse | Hochtemperatur-Thermoplast |
| Entflammbarkeit | UL94-V0 |
| Abschirmung | Messing mit Nickelbeschichtung |
| Kontaktmaterial | Phosphorbronze |
| Kontaktbeschichtung | Gold über Nickel |
| Kontaktdicke | 15 µin Gold |
| Testpunkt | Spezifikation |
|---|---|
| Haltbarkeit | 750 Steckzyklen |
| Steckkraft | ≤ 5 lbs (2,27 kg) |
| Aussteckkraft | ≤ 5 lbs (2,27 kg) |
| Steckerhalt | ≥ 20 lbs (9,07 kg) |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0°C bis +70°C |
| Spitzen-Reflow-Temperatur | 245°C |
| RoHS-Konformität | Ja |
| MSL-Klasse | Level 1 |
Der J3006G21DNL PulseJack MagJack ist so konzipiert, dass er wichtige Ethernet- und regulatorische Standards erfüllt:
Der J3006G21DNL RJ45 MagJack-Steckverbinder wird häufig in Ethernet-Netzwerkgeräten eingesetzt, darunter:
Der J3006G21DNL bietet eine kompakte und kostengünstige SMT-Alternative zu größeren integrierten RJ45-Steckverbindern, während er gleichzeitig eine hohe Signalperformance und EMI-Schutz beibehält.
Zu den Hauptvorteilen gehören:
Ein PulseJack ist ein RJ45-Steckverbinder, der Ethernet-Magnetik (Transformatoren und Gleichtaktfilter) direkt in das Steckverbindergehäuse integriert. Dieses Design vereinfacht das Leiterplattenlayout und verbessert die EMI-Leistung.
Der J3006G21DNL unterstützt 10Base-T und 100Base-TX Ethernet-Anwendungen, die den IEEE 802.3 Standards entsprechen.
Ja. Der Steckverbinder ist für Ethernet-PHY-Schnittstellen konzipiert, die Auto-MDIX unterstützen, was eine automatische Crossover-Erkennung zwischen Netzwerkgeräten ermöglicht.
Die integrierte Magnetik bietet eine Mindestisolation von 1500Vrms, die die Sicherheits- und Signalintegritätsanforderungen für Ethernet erfüllt.
