Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: Die in Absatz 1 genannte Bestimmung gilt nicht.
Dokument: LPJG0843GENL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.39-$0.85
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 250000-320000/Month
PN: |
Die in Absatz 1 genannte Bestimmung gilt nicht. |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |
PN: |
Die in Absatz 1 genannte Bestimmung gilt nicht. |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |

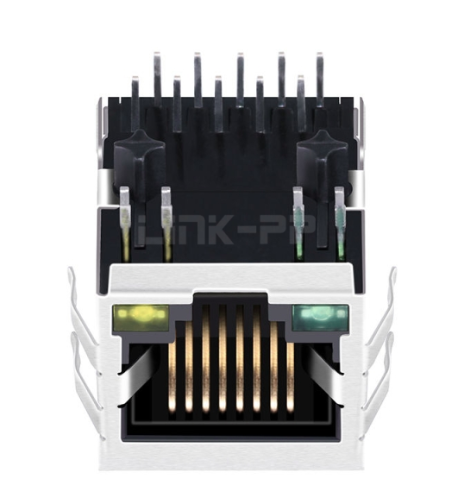

Entdecken Sie den LINK-PP LPJG0843GENL Gigabit RJ45-Anschluss, einen Single-Port 10/100/1000 Base-T Tab-Down-RJ45-Anschluss mit integrierter Magnetik, grünen/gelben LEDs, EMI-Tabs und RoHS-Konformität.
Der LINK-PP LPJG0843GENL ist ein hochwertiger, leistungsstarker Gigabit-RJ45-Anschluss mit integrierter 1000-Base-T-Magnetik.Dieser Single-Port (1x1) -Anschluss sorgt für eine zuverlässige Ethernet-Verbindung für Nicht-PoE-AnwendungenMit einem platzsparenden Tab-Down, einem seitlichen Eintrittsdesign mit integrierter EMI-Schirmung und grünen/gelben LED-Indikatoren ist es die ideale Netzwerkkomponente für SOHO-Geräte, Motherboards, Hubs,und Schalter.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | LPJG0843GENL |
| Hersteller | LINK-PP INT'L TECHNOLOGY CO., LIMITED ist ein Unternehmen mit Sitz in Deutschland. |
| Status des Teils | Aktiv |
| Typ des Steckers | RJ45-Anschluss mit integriertem Magnet |
| Anwendung | LAN-Ethernet (nicht PoE) |
| Anzahl der Häfen | 1x1 Einzelhafen |
| Netzwerkgeschwindigkeit | 10/100/1000 Basis-T |
| Typ der Montage | Durchs Loch |
| Aufbau von PCBs | Seiteneingang |
| Orientierung | 90° Rechtswinkel |
| Verriegelung | Tab nach unten |
| Schirmung | Mit EMI-Tabs |
| LED-Anzeiger | Grün / Gelb |
| Betriebstemperatur | 0°C bis +70°C |
| Abmessungen (L × W × H) | 0.837" × 0,627" × 0,524" (21,25mm × 15,93mm × 13,30mm) |
| Einhaltung der Vorschriften | RoHS (2011/65/EU) |
| Elektrische Parameter | Prüfbedingungen / Frequenzbereich | Leistung |
|---|---|---|
| Drehverhältnis | Primär: Sekundär | 1CT:1CT (± 2%) |
| OCL (Open Circuit Induktivität) | @100KHz, 0,1V, 8mA Gleichspannungsverzögerung | 350 μH Min. |
| Hypotische Isolationsspannung | - | 1500 Vrs Min. |
| Einsetzungsverlust | 1 ~ 65 MHz | -0,5 dB Max |
| Einsetzungsverlust | 65 ~ 100 MHz | -0,8 dB Max. |
| Einsetzungsverlust | 100 ~ 125 MHz | -1,2 dB Max. |
| Rückkehrverlust (100Ω Belastung) | 1 ~ 30 MHz | -16 dB Min. |
| Rückkehrverlust (100Ω Belastung) | 30 ~ 40 MHz | -13,5 dB Min. |
| Rückkehrverlust (100Ω Belastung) | 40 ~ 50 MHz | - 11,5 dB Min |
| Rückkehrverlust (100Ω Belastung) | 60 ~ 80 MHz | -10 dB Min. |
| Kreuzgespräche | 1 ~ 100 MHz | -30 dB Min. |
| Ablehnung des allgemeinen Modus | 1 ~ 100 MHz | -30 dB Min. |
| LED-Parameter | Die Situation | Spezifikation |
|---|---|---|
| Linke LED-Farbe | - | Grün |
| Linke LED-Wellenlänge | - | 565 nm |
| Farbe der rechten LED | - | Gelb |
| LED-Wellenlänge auf der rechten Seite | - | 585 nm |
| Vorwärtsspannung (VF) | @ 20mA | 1.8V ~ 2.6V |
| Umgekehrter Leckstrom (IR) | @ 5V | 10 μA max. |
Der LPJG0843GENL Gigabit-RJ45-Anschluss ist aus industriellen Materialien hergestellt, um eine mechanische Langlebigkeit und eine stabile elektrische Leistung zu gewährleisten.
| Materialkomponente | Spezifikation |
|---|---|
| Wohnmaterial | Thermoplastische PBT + 30% Glasfaser |
| Flammbarkeit | UL94V-0 |
| Kontaktmaterial | Phosphor Bronze (C5210R-EH), 0,35 mm |
| Kontaktplattierung | Gold über Nickel, Min 6 μ" Gold |
| Material der Nadel | Messing (C2680R-H), 0,35 mm |
| Schutzmaterial | Edelstahl (SUS 201-1/2H), 0,2 mm |
| Wellenlötertemperatur | 265°C Max für 5 Sekunden |
Die Verwendung eines RJ45-Anschlusses mit integrierter Magnetisierung bietet im Vergleich zu diskreten Transformatorlösungen mehrere Vorteile:
Für Gigabit-Ethernet-Anwendungen bieten integrierte magnetische RJ45-Anschlüsse wie der LPJG0843GENL eine effiziente und kostengünstige Netzwerkoberflächenlösung.
Der LPJG0843GENL ist ein Single-Port-RJ45-Anschluss mit integrierter 1000-Base-T-Magnetik, der für Gigabit-Ethernet-Netzwerkanwendungen entwickelt wurde.
Er unterstützt 10/100/1000 Base-T Ethernet-Übertragung.
Nein, dieses Modell ist für LAN-Ethernet-Anwendungen ohne PoE vorgesehen.
Es verwendet eine durchlöchrige Seiten-Eingang-PCB-Montagekonfiguration mit einer 90° rechten Winkelrichtung.
Es enthält EMI-Tabs und einen Edelstahlschild für einen verbesserten EMI-Schutz.
Der Steckverbinder enthält grüne und gelbe LED-Anzeigen.
